¿Cómo funciona la cúpula de goma?

Número Navegar:0     Autor:Editor del Sitio     publicar Tiempo: 2021-09-02      Origen:motorizado

Domo de goma

Domos de gomatambién se conocen como cauchointerruptores de domoy domos de silicona.Está hecho de material de caucho de silicona y es pequeño y flexible.La cúpula de goma es una tecnología de conmutación del teclado de membrana.

Generalmente, las cúpulas de caucho moldeadas conpastilla de carbono conductor, o necesita una impresión conductora después del moldeado.

Esto significa que la cúpula de goma actúa como un interruptor dentro del teclado de membrana, proporcionando resistencia y retroalimentación táctil.

cúpula de goma

Cuando presiona la tecla, la pastilla de carbón conductor o la impresión conductora toca la placa de circuito, completa el circuito y luego funciona el teclado de membrana.Cuando se suelta la tecla, la cúpula de goma recupera su forma original y vuelve a su estado de reposo original. .

Las cúpulas de goma colapsan bajo presión, a menudo de manera abrupta en lugar de gradualmente. Este choque repentino proporciona retroalimentación táctil.

La cúpula de goma actúa como resorte de retorno para cada llave.

Interruptores de domo de goma

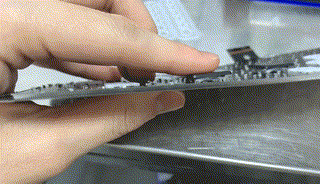

fuerza de actuación de la cúpula de goma

La mayoría de los teclados de membrana fabricados en la actualidad utilizan cúpulas de goma, mientras que la mayoría de las computadoras portátiles y algunos teclados de escritorio utilizan cúpulas de goma discretas, mientras que los teclados de escritorio de estilo más tradicional suelen utilizar una hoja de cúpula de goma.

Ventajas de la cúpula de goma

-Es barato Comparado concúpula de metal,el precio de la cúpula de goma será mucho más barato.

-Menos ruido al escribir.

-Tiene una respuesta táctil bastante buena.Los teclados de cúpula de goma tienen una sensación táctil más suave y cómoda queteclados mecánicos

-Resiste las fugas y la corrosión porque la capa de goma del domo cubre el sustrato crítico.

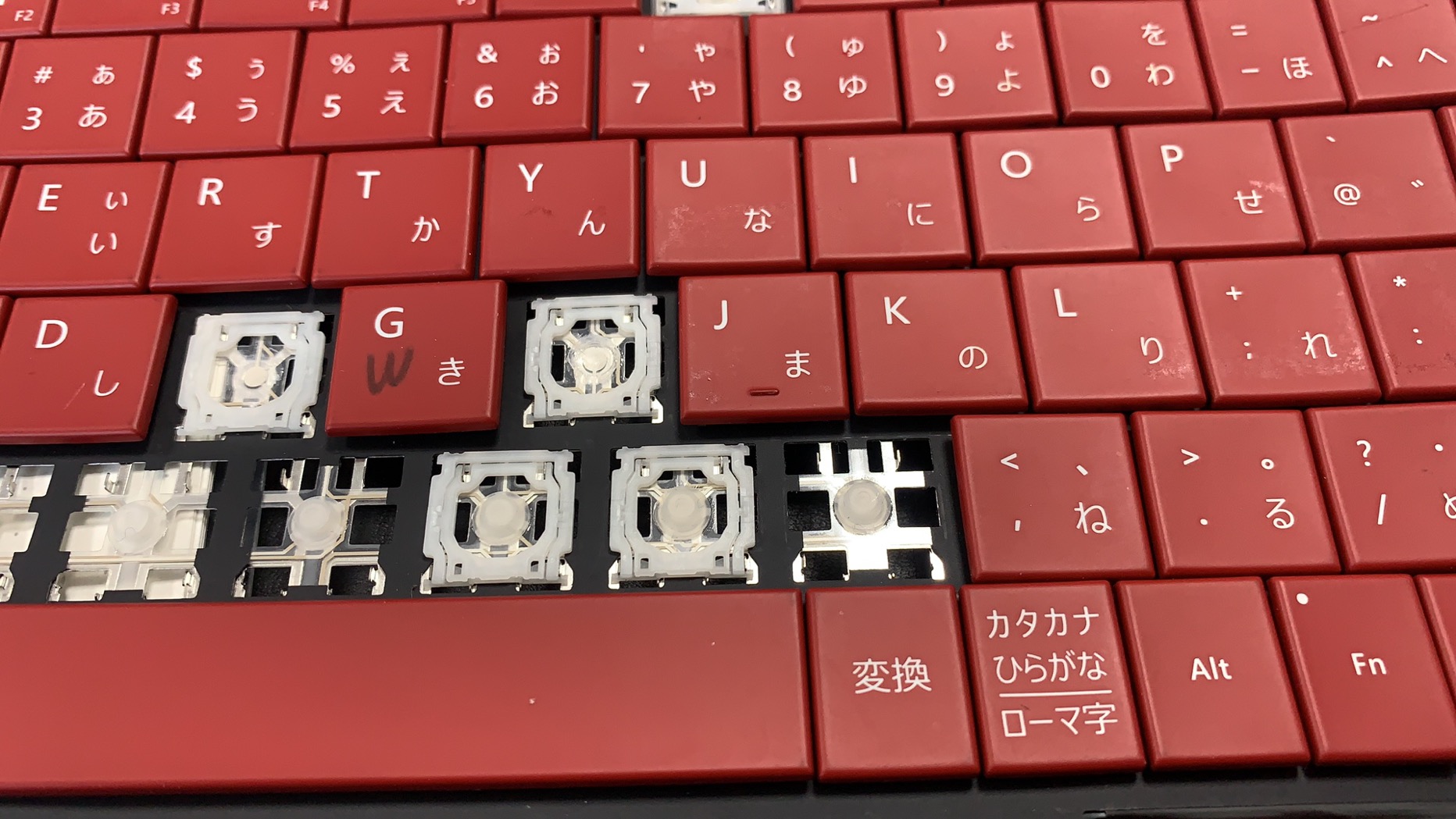

teclado de membrana de cúpula de goma

Desventajas de la cúpula de goma:

-losprincipalLa desventaja de los teclados de cúpula de goma es que el comportamiento de la goma de silicona cambia con la edad, lo que limita la vida útil del teclado..

-Rdomos ubbertambién lo haráse endurecen con la edad y requieren cada vez másfuerzapara presionar elteclas; Los teclados muy antiguos pueden requerir una fuerza excesiva para funcionar.

-Algo inusual es que las cúpulas de goma se han debilitado mucho..

-Otro problema es quereemplazandocauchodomos es mucho más difícil que reemplazar los resortes helicoidales.Si el teclado de membrana utilizadiscretodomos de goma, solo necesitan reemplazar la cúpula de goma defectuosa. Pero si el teclado de membrana usa una pieza completa de lámina de cúpula de goma, deben reemplazar toda la pieza, lo cual es costoso.


Guía de diseño de domos de goma

Un solo domo de goma como resorte de retorno y actuador.Puede ser una cúpula de goma discreta o una lámina de cúpula de goma continua.

Igual queestructura de diseño de teclado de silicona estándar, la mayoría de los domos de goma están diseñados con contacto conductor y cincha de llave.Como resorte de retorno y actuador para el teclado de membrana, elfuerza de actuaciónde la cúpula de goma es crucial.

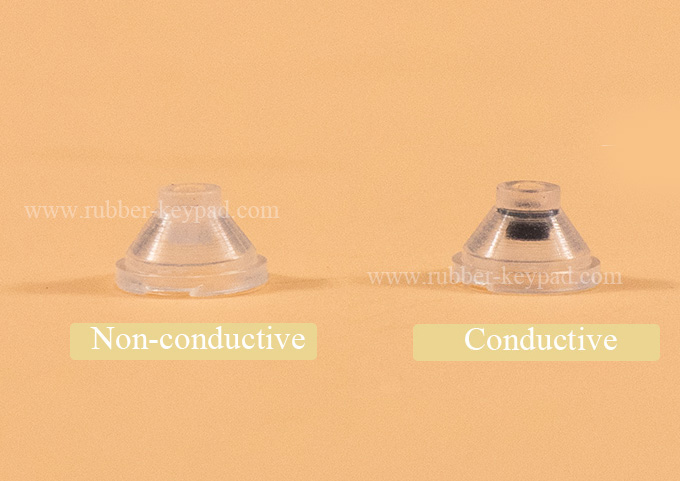

mini botón de cúpula de goma botón de cúpula de membrana

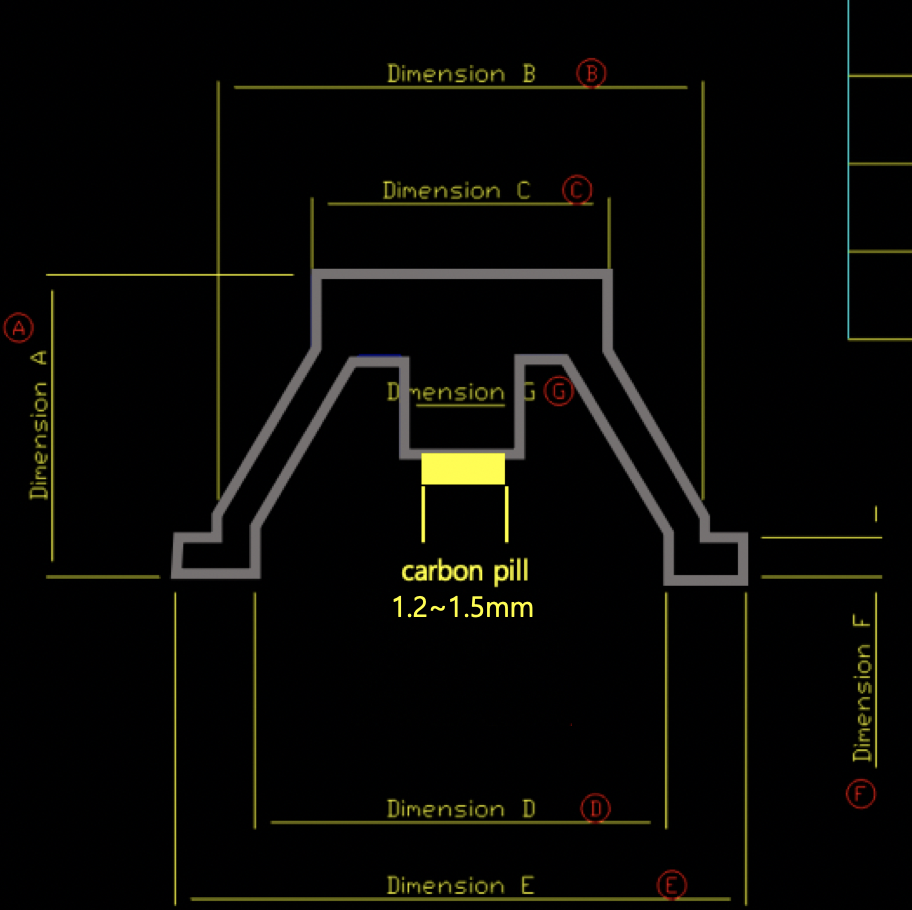

botón de cúpula de goma


En términos generales, el teclado de membrana se escribe normalmente, por lo que la fuerza de actuación del teclado de membrana debe ser baja, alrededor de 40-90 g, con una tolerancia de aproximadamente 10 g.

Para la cúpula de goma que hemos hecho, la fuerza de actuación es de 65g +/- 5g. Para lograr una fuerza de actuación tan baja, debemos elegir material de acero para moldes de alta calidad y material de caucho de silicona de alta resistencia y buena resiliencia.


Diseño diferente de cúpula de goma:

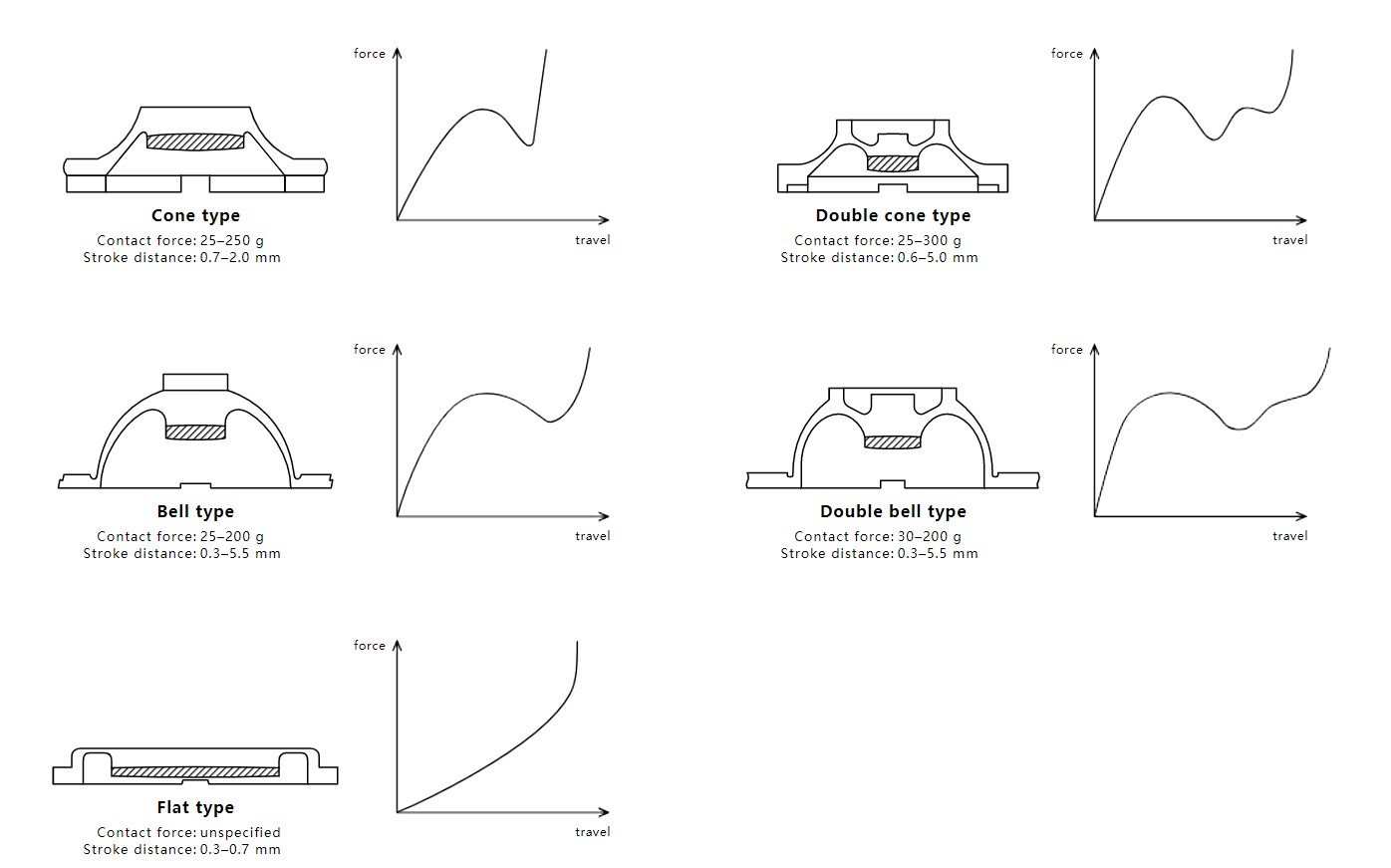

La respuesta táctil exacta del teclado depende en parte del perfil de las cúpulas de goma.En Electronic Engineers Master 1985–86 Volumen 2 (página B · 1734), Moxness ilustró cinco perfiles diferentes de cúpula de goma, junto con la curva de fuerza que produciría cada uno:

directriz de diseño de domo de goma

Proceso de fabricación de domos de goma
