Introducción al teclado de elastómero: ¿Qué es el teclado de elastómero?

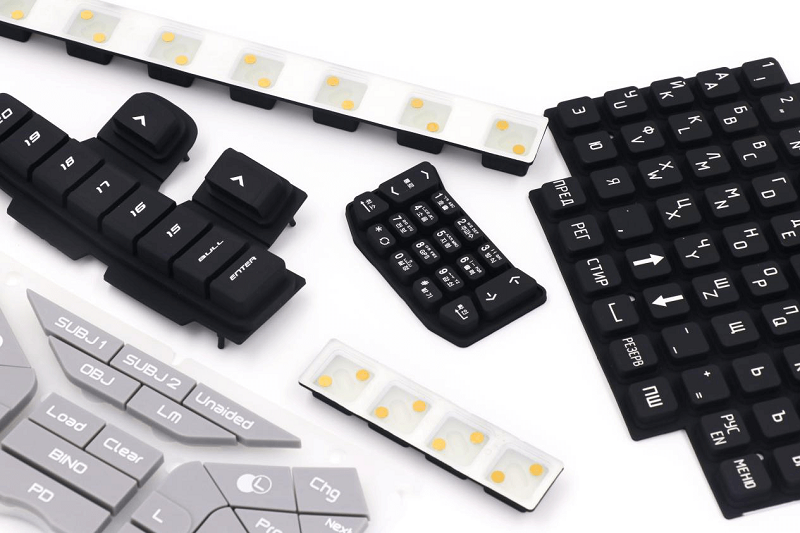

Teclado de elastómero(también conocido como botones de elastómero, interruptor de elastómero, almohadilla de goma / botón o botón de silicona, teclado de silicona) está hecho de caucho de silicona, que es un tipo de material sintético elastomérico translúcido. La estructura molecular \"Silicona-Oxígeno \" que se muestra a continuación le proporciona una buena resistencia al calor y las bajas temperaturas, resistencia al envejecimiento y excelentes propiedades eléctricas.

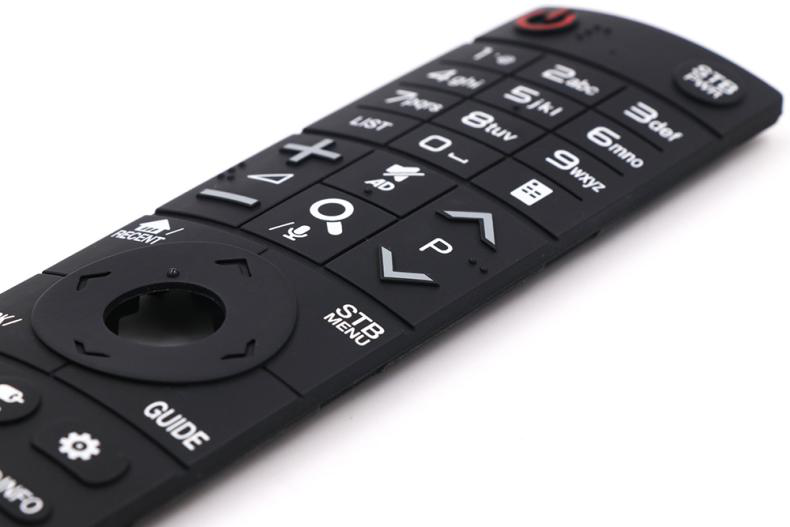

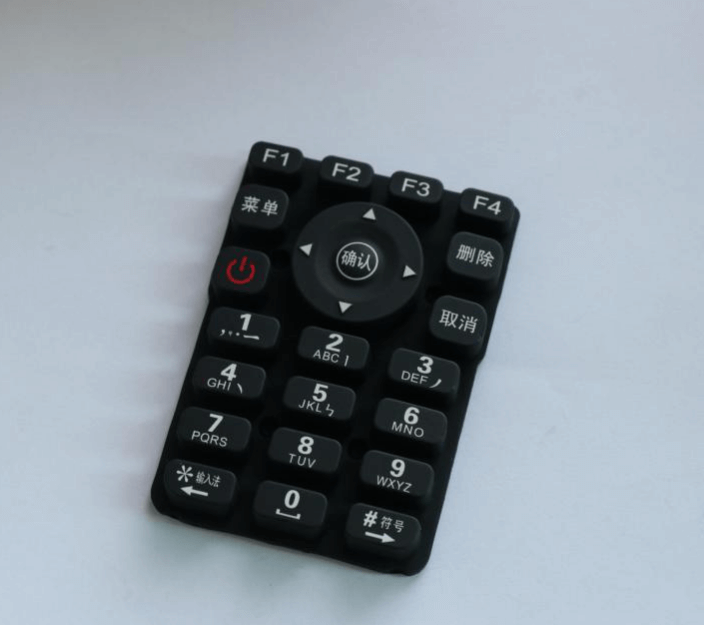

Los teclados de elastómero se utilizan ampliamente para la electrónica, incluidas las calculadoras electrónicas, controles remotos, teléfonos, juguetes electrónicos, teclados de computadora, botones de máquinas de aprendizaje, botones de codificación y botones de productos digitales. Las siguientes son algunas de las características de los botones de elastómero:

①Apoya el diseño de varios estilos y colores

②Prevención de contaminación e impermeable

③Rentable

Estructura del teclado de elastómero: ¿Cómo funcionan los botones de silicona?

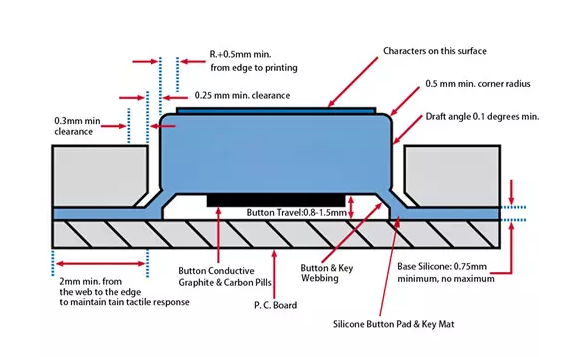

Estructura basica:

① Botón / tecla de silicona

② Botones de silicona / Alfombrilla

③ Correas de teclas y botones / Correas elásticas

④ Botón de recorrido

⑤ Pastilla conductora (Área de contacto)

La estructura básica y la mecánica de la mayoría de los teclados de silicona son similares. En la parte superior, es el botón de cambio. Debajo del botón, es un contacto conductor. Debajo del contacto conductor, habrá una placa PCB. Las correas de las teclas se pueden encontrar entre el contacto conductor y el tapete de las teclas. Cuando presionamos un botón de silicona, la tecla webbingse forzará a deformarse, entonces el contacto conductor tocará la placa PCB. La acción se realizará al presionar un botón. Debido a la fuerza de actuación, el botón rebotará a su posición original cuando se elimine la presión del botón.

Proceso de fabricación de botones: ¿Cómo hacer un teclado de silicona?

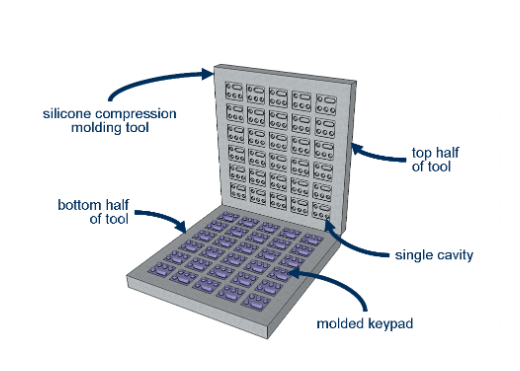

Los teclados de elastómero se forman utilizando moldes de compresión.

Primero, el material de silicona bruta mezclada y pigmentada debe cortarse en tamaños, espesores y pesos específicos iguales para garantizar que su volumen llene adecuadamente la cavidad.

En segundo lugar, las piezas cortadas deben colocarse en un molde precalentado correctamente y el molde debe estar cerrado. En ocasiones se suele utilizar el teflón para colocar el material.

En tercer lugar, bajo cierta presión, temperatura y tiempo, estas piezas cortadas se transformarán en la forma de la cavidad. El proceso de vulcanización endurecerá el material y lo transformará permanentemente en su forma final. La formación de diferentes tipos y diseños de teclados de silicona necesita diferentes presiones, temperaturas de calor y tiempo. El teclado de silicona moldeado con flash debe retirarse del molde manualmente. El flash se puede arrancar a mano fácilmente.

En cuarto lugar, es posible que parte del material catalizador residual de la silicona en bruto no se haya vulcanizado completamente y eso afectará gradualmente la función del teclado. Dadas las circunstancias, el botón debe colocarse en un horno para calentar y evaporar el material catalizador residual.

¿Qué afecta la fuerza de actuación / fuerza de presión de la almohadilla de caucho de silicona?

① Fuerza de retorno de la materia prima

Fuerza de retorno, también conocida como resiliencia de rebote, que se define como la fuerza que ayuda al botón a regresar a una posición no accionada. La materia prima con buena resistencia al rebote tendrá una mejor fuerza de actuación.

② Material colocado en la cavidad

El material colocado en la cavidad debe tener el mismo tamaño y peso. El peso de una pieza cortada depende del peso de un teclado de silicona. Si las piezas cortadas pesan más, la fuerza de actuación del botón aumentará.

③ Dureza del material

El material de silicona con mayor dureza proporcionará eteclados de lastomercon mayor fuerza de actuación hasta cierto punto. Si la fuerza de actuación no puede cumplir con el requisito, una opción es cambiar la dureza de la materia prima.

④ Correas de botones

Las correas de los botones son el factor importante que afectará la fuerza de actuación del botón de silicona. Un botón de silicona con una correa de llave más gruesa proporcionará al botón una fuerza de actuación mayor. Por lo general, las correas de los botones se harán más delgadas primero porque engrosar las correas de las teclas es más fácil y rentable que adelgazarlas.

⑤ Recubrimiento de protección

El revestimiento de protección es para proteger los símbolos / leyendas de la superficie de la abrasión, que incluye revestimiento de aceite y revestimiento de PU. La fuerza de actuación aumentará si el teclado de silicona está revestido.

¿Por qué está atascado el teclado de silicona?

① La banda de la llave es demasiado delgada, por lo que la fuerza de actuación es demasiado pequeña para rebotar. Además, el grosor desigual de las correas del botón también puede hacer que el botón de silicona se atasque.

② El estrecho espacio entre el botón de silicona y su estructura de acoplamiento provocará el atasco del teclado.

③ Si el botón de silicona se inclina hacia un lado al presionarlo y luego se atasca, puede ser causado por la pérdida de las patas de posicionamiento del molde, su posicionamiento incorrecto o la colocación desigual del material.

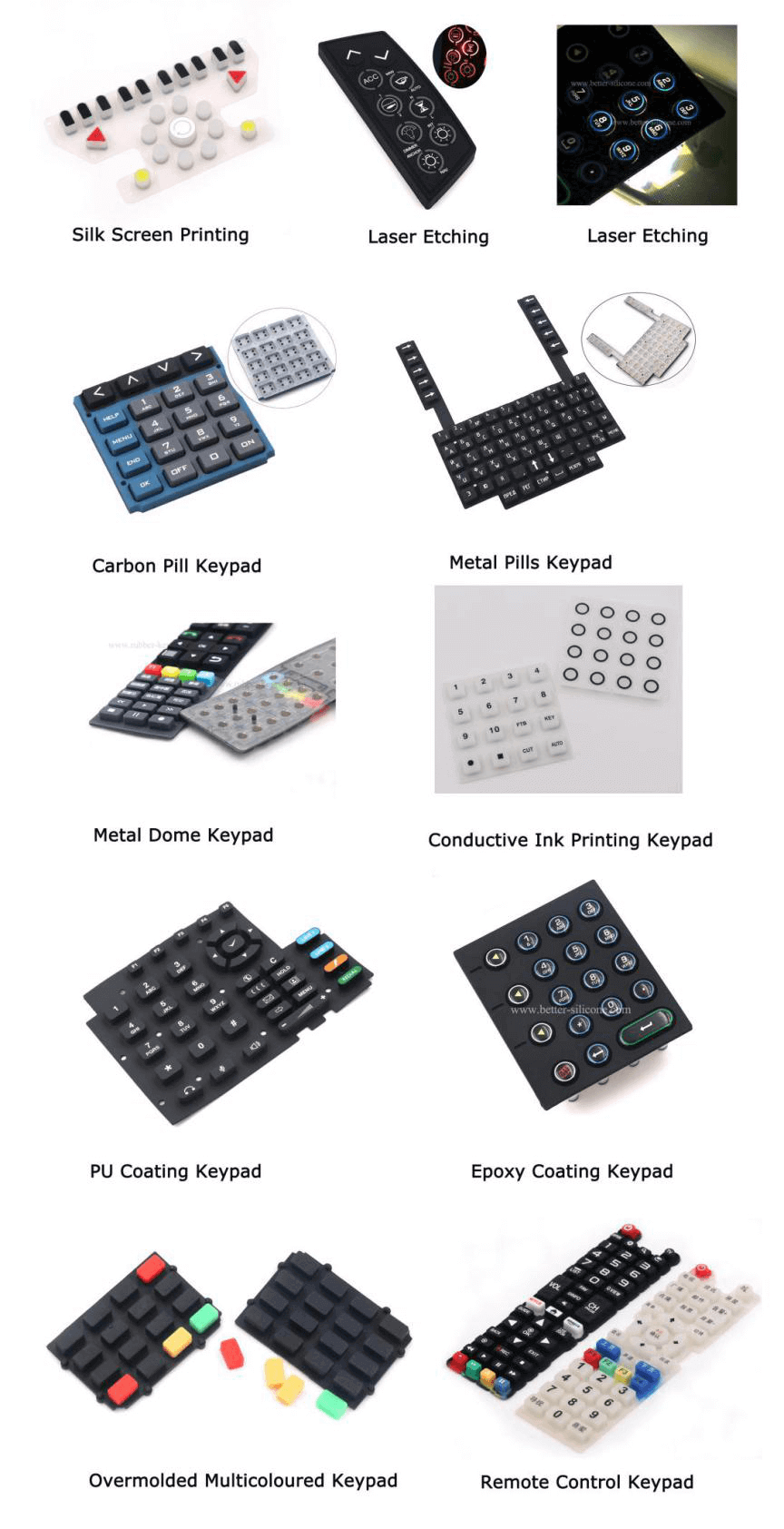

ElastómeroBotón de silicona Clasificación

Símbolos / leyendas de la superficie del teclado de elastómero:

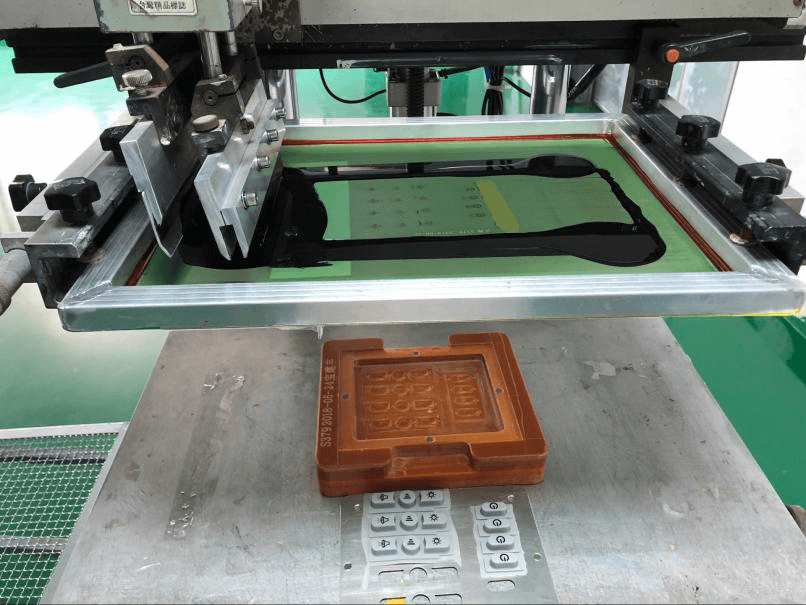

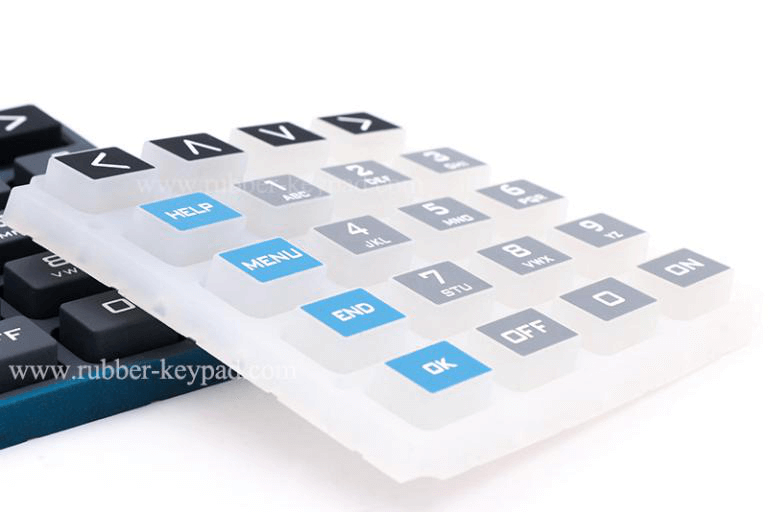

① Serigrafía: es un proceso que consiste en exprimir la pintura a través de una serigrafía para imprimir símbolos en la superficie del botón. Usar serigrafía sobre silicona transparente es una forma económica de lograr el efecto de luz de fondo.

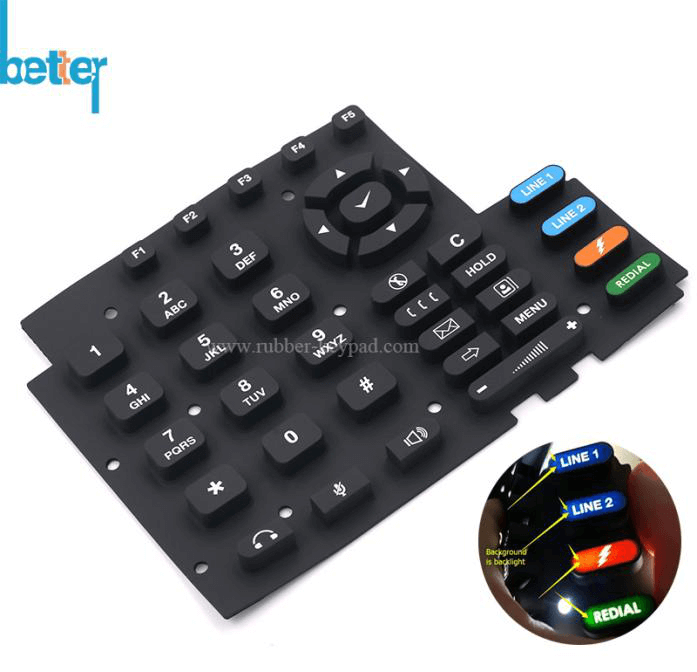

②Grabado láser / grabado: El grabado con láser es el proceso que elimina el recubrimiento de color (generalmente de color negro) en la capa superior para revelar el blanco translúcido de silicona debajo. Tiene un gran efecto retroiluminado.

③ Símbolos moldeados en relieve y en relieve: la leyenda es parte del molde. Los símbolos en relieve o en relieve es la forma más rentable. La marca no desaparecerá es su mayor ventaja. Sin embargo, la suciedad se atrapa fácilmente en las esquinas o huecos.

Recubrimiento de elastómero de protección del teclado:

①PU coating: El revestimiento de PU tiene un buen efecto protector y resistencia a la abrasión. Ofrece una excelente relación rendimiento sobre costo.

②Recubrimiento de aceite / Recubrimiento liso mate: El recubrimiento de aceite tiene una buena sensación táctil y es barato. Para la mayoría de las aplicaciones de botones de silicona, se sugiere un revestimiento liso mate.

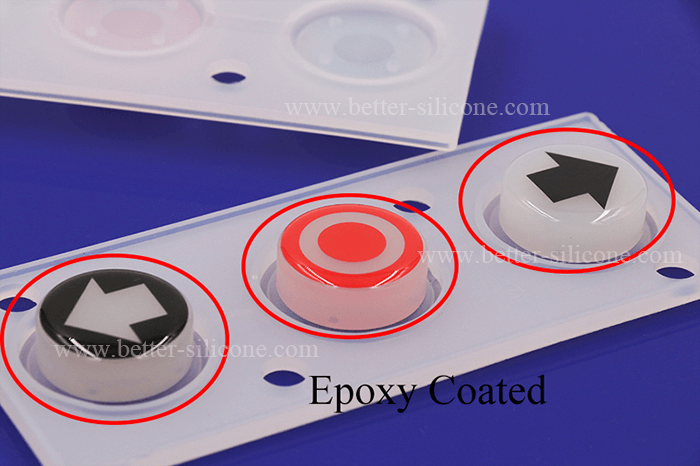

③Recubrimiento epoxi: Epoxy es grueso y brillante, lo queSe aplicaría a mano. Parece plástico. Este recubrimiento es extremadamente duradero pero caro.

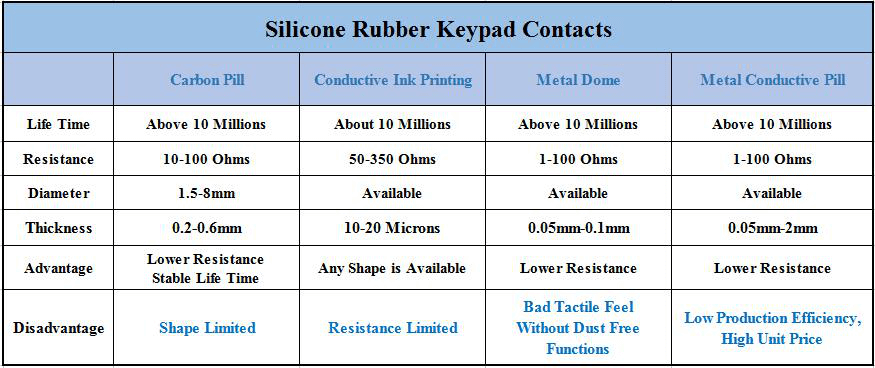

Teclado de goma conductora(Material conductor):

①Pastillas de carbono / pastillas de grafito

②Impresión de tinta conductiva

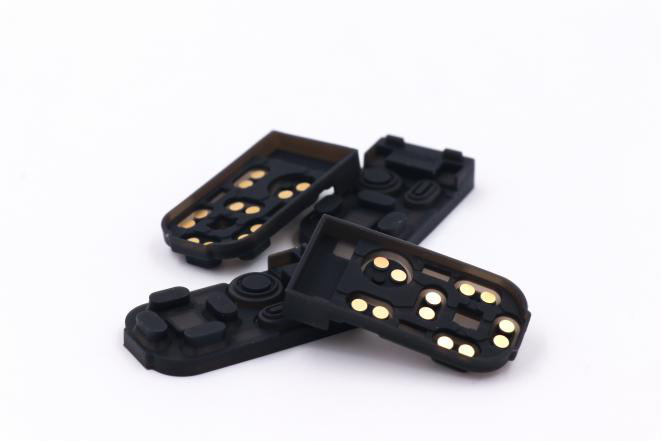

③Pastillas de níquel

④Pastillas de oro y pastillas de Cooper

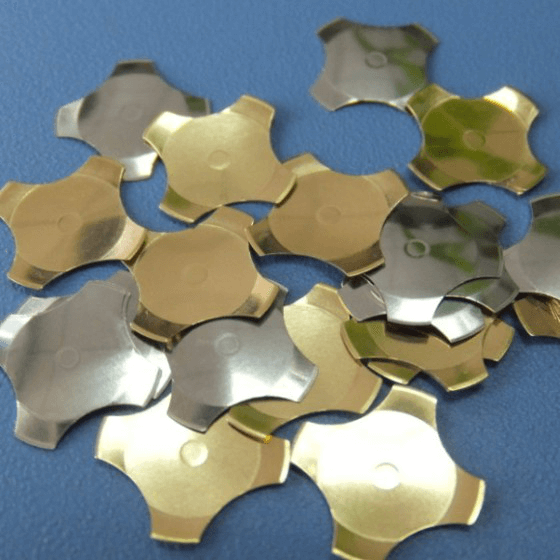

⑤Domos de metal

Xiamen Better Silicone Rubber Co., Ltdcomo fabricante y proveedor confiable de teclados de caucho de silicona, ofrece varios diseños de botones de silicona y ofrece un servicio profesional para usted.
