Proceso de sobremoldeo de botones de goma

Sobremoldeo de cauchoIntroducción

Sobremoldeo de cauchoes el proceso para conectar dos o piezas de goma de varios colores, piezas de silicona de diferente dureza o piezas de material de goma diferentes juntas en un producto de goma final completo mediantemoldeo por compresión, o moldeo por inyección de silicona líquida. Además de la combinación de diferentes materiales de caucho, el sobremoldeo de caucho también puede ser una combinación de caucho sobre metal o caucho sobre plástico. Pero el adhesivo de imprimación debe aplicarse primero a la superficie del metal u otras partes posteriores, para una combinación más fuerte de dos materiales diferentes.

In botones de goma sobremoldeadosproducción, los botones multicolores o los botones de doble dureza están sobremoldeados en un teclado de goma colorido y funcional. Los botones de goma sobremoldeados pueden tener una apariencia hermosa, ya que las líneas de separación de los botones de colores son claras sin que el color cambie. Además, el teclado de goma sobremoldeado con doble dureza puede tener una mejor respuesta al tacto para cumplir con los diferentes requisitos de fuerza de actuación de los clientes.

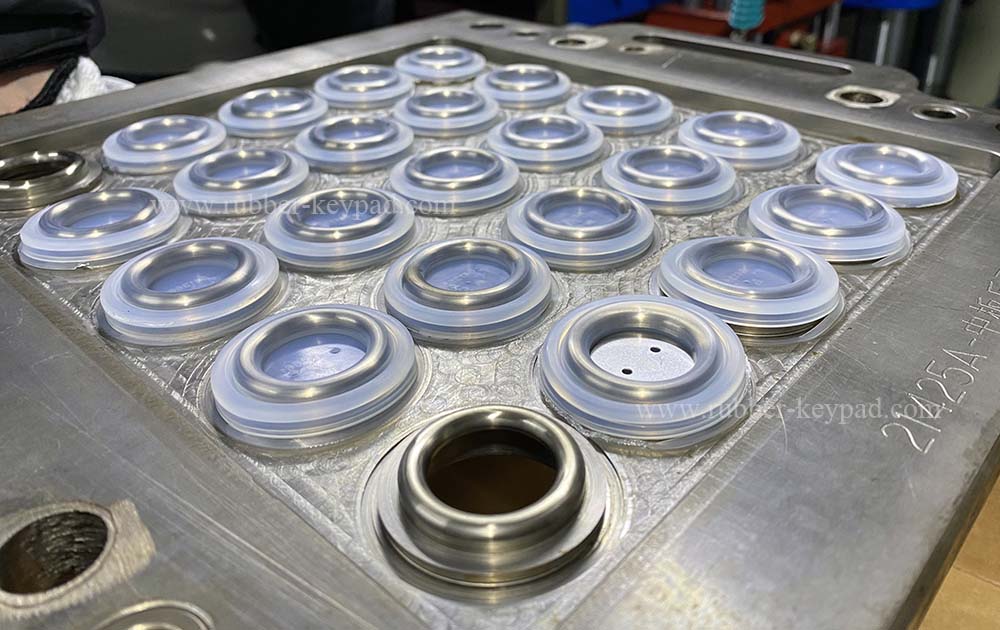

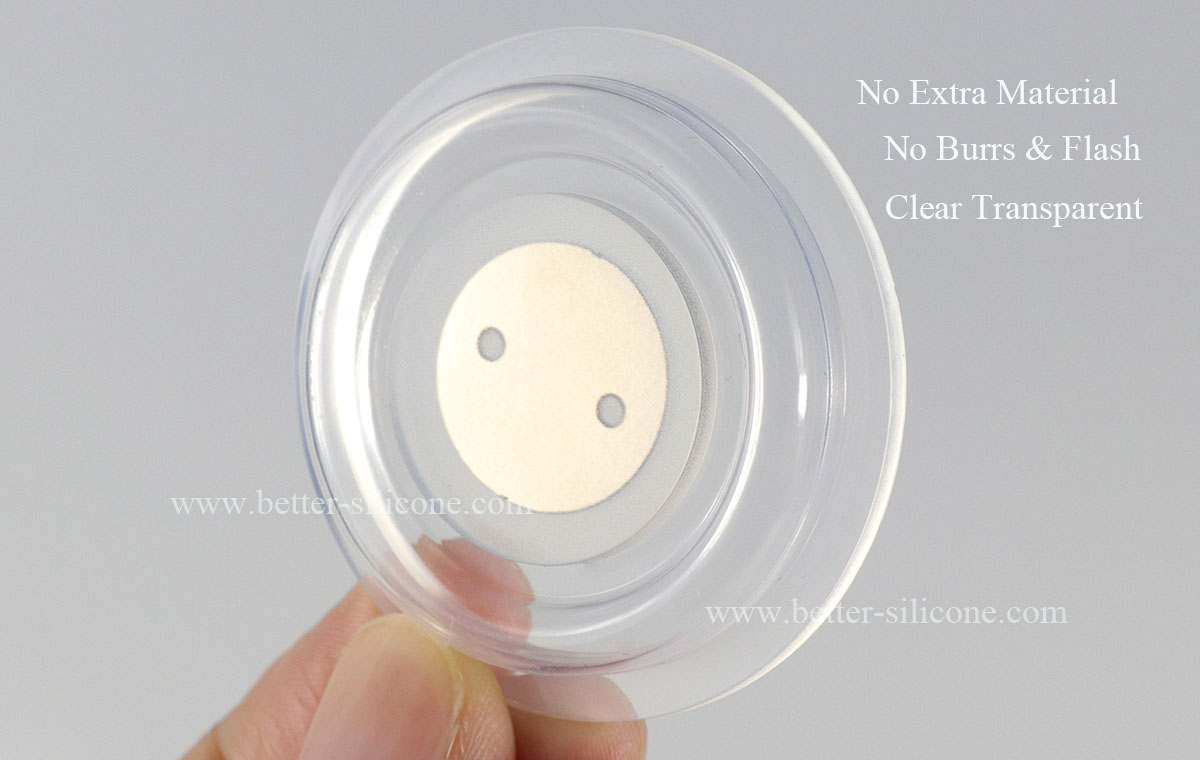

Sobremoldeo de diafragma de caucho a metal

Tipos de sobremoldeo de caucho

El sobremoldeo de caucho incluye tres tipos, según la clasificación del material de sobremoldeo.

Caucho sobre sobremoldeo de caucho

Esta El sobremoldeo de caucho se realiza mediante dos juegos de moldes de compresión, uno para el componentes de goma de colores o de doble dureza, otro para moldear estos separar los componentes en un solo producto.

Los botones de dos colores o los teclados de doble dureza son los productos típicos.

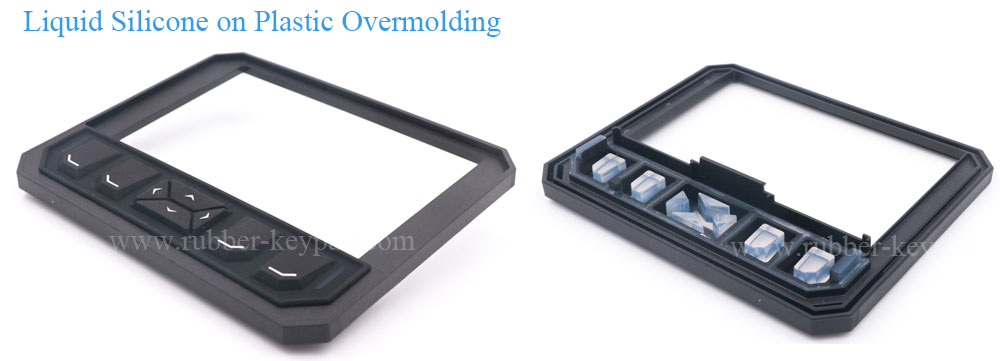

Inyección de sobremoldeo de piezas de caucho con plástico

El plastico Los componentes se moldean primero y luego se insertan en piezas de goma o conectar con piezas de silicona. Plástico con proceso de sobremoldeo de caucho es por moldeo por inyección de plástico y moldeo por inyección de silicona líquida. Debido a que la mayoría de los materiales plásticos no pueden resistir temperaturas muy altas, evitar que las piezas de plástico se derritan en el proceso de sobremoldeo, requiere baja curado a temperatura. Por lo tanto, se elige el moldeo por inyección de silicona líquida. para plástico deshuesado con sobremoldeo de caucho, como moldeo por inyección LSR La temperatura de curado es de aproximadamente 90-120 ° C. El producto más común es líquido. biberón de silicona moldeado con abertura de anillo PPSU y goma plástica teclado para electrónica.

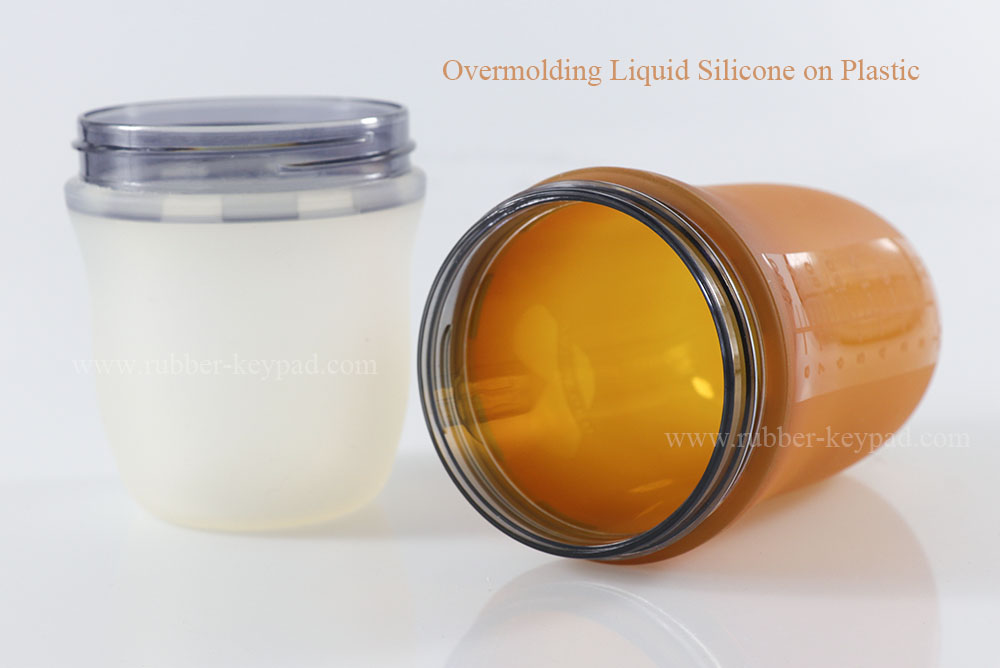

Botella de sobremoldeo LSR (plástico sobre silicona líquida)

Piezas de goma con sobremoldeo metálico

Esta El tipo de sobremoldeo también se puede llamar moldeo por inserción. Las piezas de metal son insertado en piezas de goma. El metal con sobremoldeado de caucho puede ser moldeo por inyección de transferencia y moldeo por compresión. Diferente de sobremolde de caucho con plástico, no tenemos que preocuparnos por que el metal se derrita proceso de sobremoldeo, ya que puede resistir un alto proceso de curado. Pero necesitamos Asegúrese de que las piezas de metal estén firmemente fijadas en las cavidades y no se puedan mover su posición. Para asegurar una fuerte unión entre caucho y metal, generalmente las piezas de metal se imprimen primero antes de colocarlas a las cavidades del molde de goma.

Proceso de sobremoldeo de botones de goma

Botones de goma Los procedimientos de sobremoldeado son más complicados que la producción de teclados numéricos.

Uno Una de las características más destacadas de los botones de sobremoldeo es la línea divisoria de diferentes áreas de color es claro. Mientras está configurando el teclado de goma, diferentes colores sangrarán en diferentes áreas.

Comparación del proceso de sobremoldeo del teclado de goma y los botones de silicona de ajuste de teclas

Caucho El sobremoldeo del teclado requiere dos juegos de herramientas de compresión, uno para botones de diferentes colores, uno para el sobremoldeo del teclado completo y tecla posicionar herramientas. El propósito de la herramienta de posición clave es arreglar diferentes botones de color en las cavidades del molde para sobremoldear con almohadilla para botones. Si se es el teclado de silicona conductora con pastillas de carbono, un juego de También se requieren herramientas de posición de píldoras. Por lo tanto, el sobremoldeo de caucho El proceso es de moldeo de dos disparos.

Caucho El teclado de configuración de teclas es solo una moldura de una sola vez, lo que significa que El teclado solo necesita un juego de molde de compresión. En producción, diferentes el material de color se coloca en las cavidades del molde del teclado al mismo tiempo, y luego comprimido al mismo.

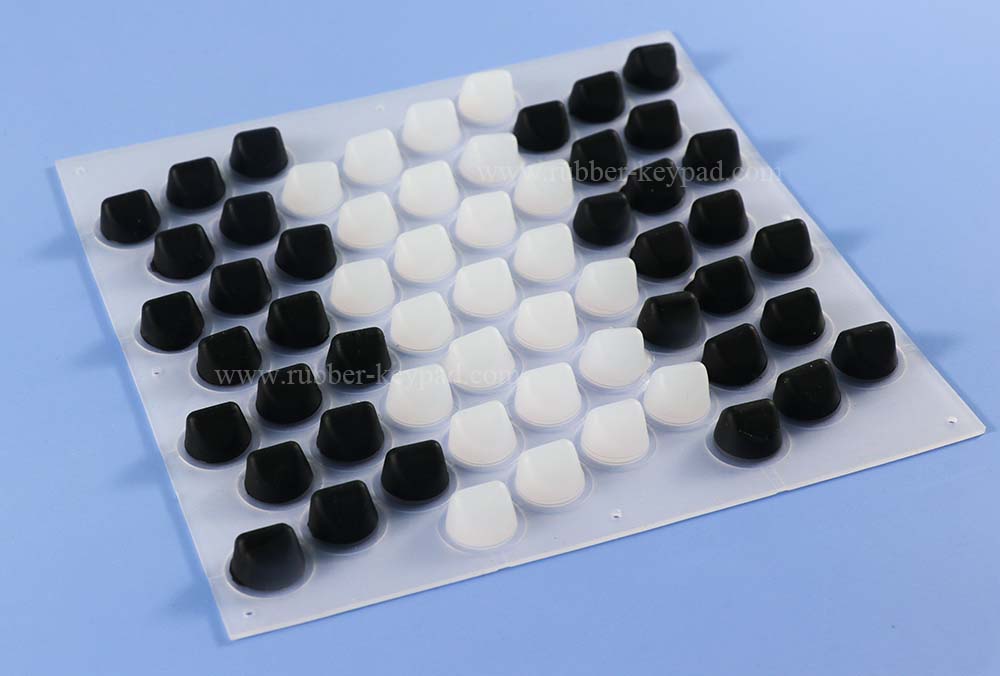

Teclado de silicona de Overmold

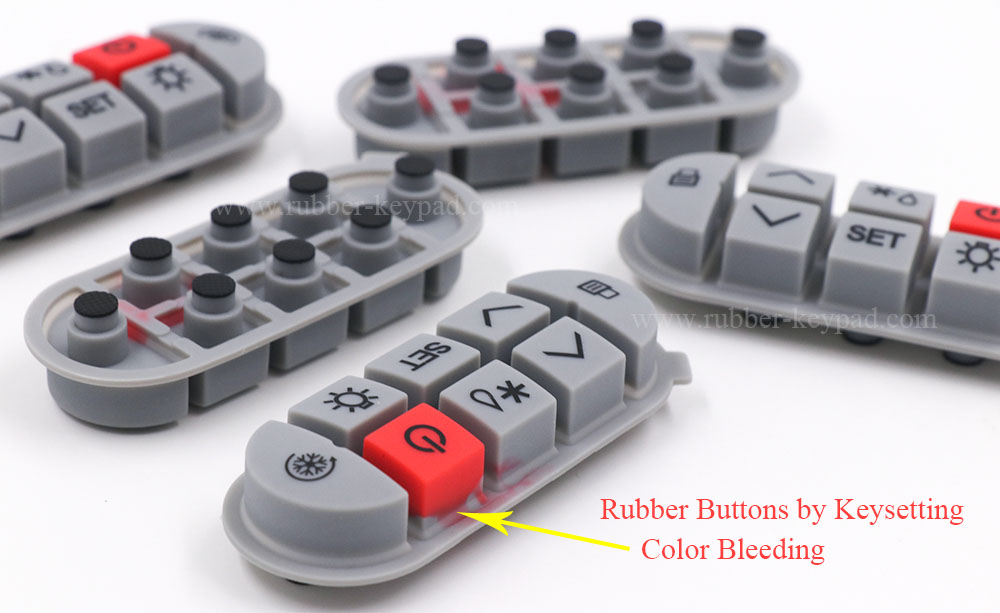

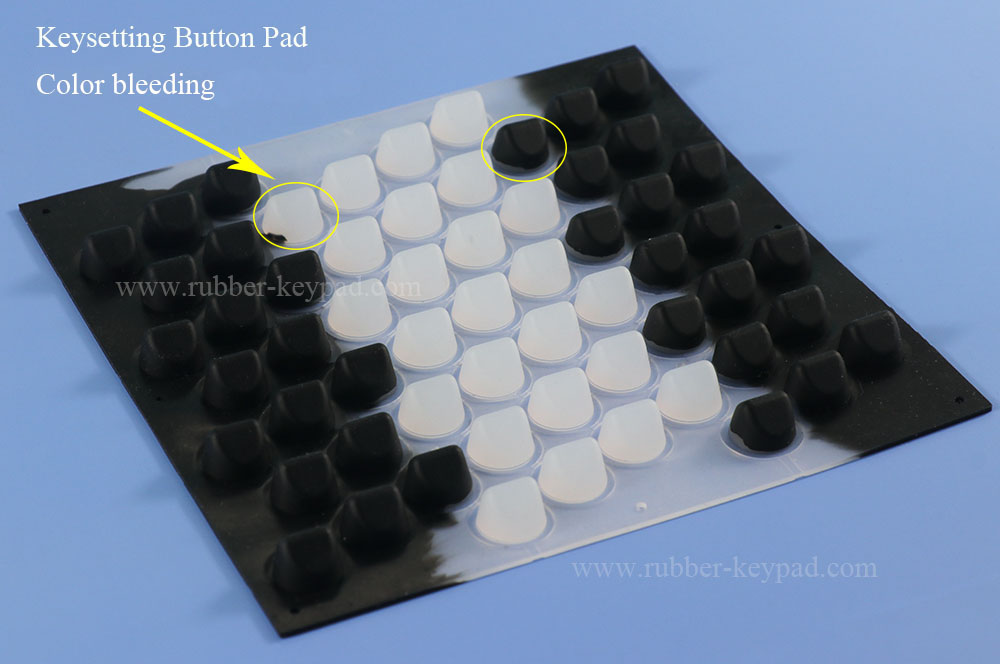

Almohadilla de goma para botones por teclado

Proceso de sobremoldeo de caucho

El sobremoldeo de caucho requiere una máquina de moldeo por compresión.

1. Diferente las formas de las teclas de colores deben moldearse por compresión de forma independiente. Estas teclas de color de silicona pueden ser de diferentes colores Pantone o colores RAL, o con durómetro diferente.

2. Una vez que todas las teclas de colores estén listas, colóquelas en función de su posición en las herramientas de posición de las teclas.

3. Si El teclado de silicona tiene pastillas de carbono conductor, las pastillas de carbono deben coloque primero en las cavidades del molde del teclado mediante la posición de las pastillas de carbono herramienta.

4. Usando las herramientas de posición de botones de varios colores para fijar todas las teclas de color de goma en Posiciones correctas de la cavidad de la moldura de goma del teclado.

5. Coloque la materia prima de caucho en el molde del teclado.

6. Cerrar y sujete las placas de goma del molde del teclado y comience a curar. Sobremoldeo La temperatura de los botones de goma es de aproximadamente 170 ° C. Temperatura de curado y El tiempo de curado debe coincidir con el grosor y las geometrías del teclado. Si el El teclado de goma es grueso, el tiempo de curado debe ser más largo para evitar que no esté maduro. de material.

7. Cuando la almohadilla de goma del botón está completamente curada, sale el moho. Toma la goma sobremoldear la almohadilla del botón de las cavidades y comenzar el siguiente curado.

Ventajas del sobremoldeo de caucho

Agregue flexibilidad a los componentes rígidos

Haz que la apariencia de las piezas de goma sea más hermosa

Reducir el tiempo de montaje y los costes de producción

La combinación de sobremoldeo será más fuerte que las piezas pegadas.

Problemas comunes en la producción de sobremoldeo de teclados de caucho

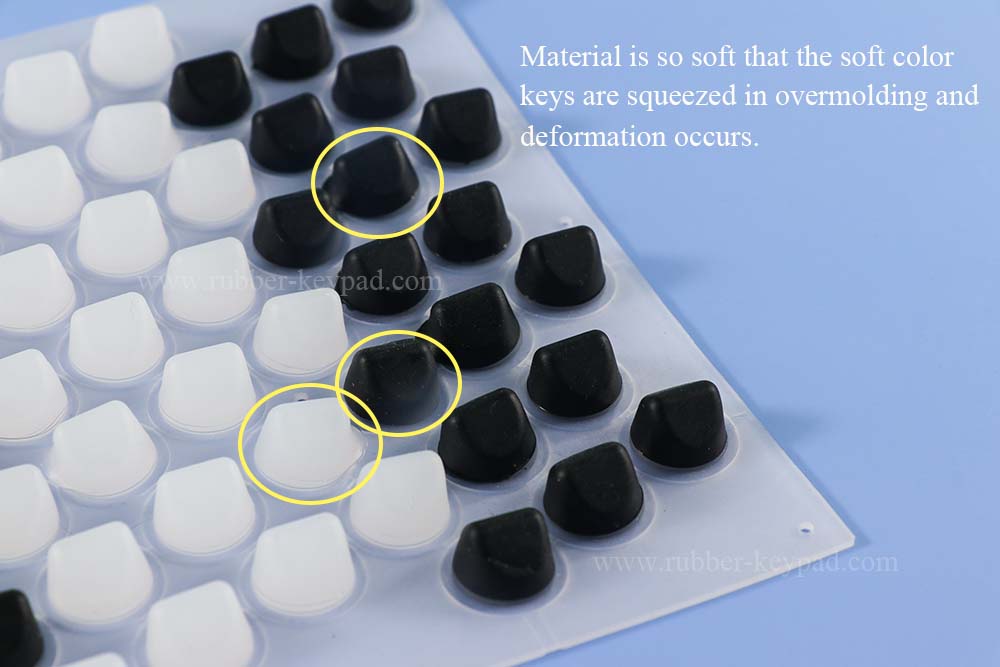

Si el material es demasiado blando, no es fácil fijar los botones de silicona blanda a las cavidades. Una vez que estos botones de goma blanda se hayan curado con otro material en sobremoldeo, se pueden apretar las teclas de los botones blandos y el material de goma en bruto fluirá hacia el vacío y cubrirá estos botones blandos apretados. Esto da como resultado una hemorragia de color.

¿Dónde dividir la línea de separación entre dos colores en la almohadilla de botones de goma sobremoldeada?

La cinta de botones es el límite para separar la almohadilla de goma con botones de colores. En el diseño de sobremoldeado de teclado de goma, las correas de los botones deben dejarse para conectar con la almohadilla de goma, mientras que se mantienen solo las teclas de botones simples para un molde de compresión adicional.
