¿Cómo funciona la válvula unidireccional?

Aválvula de una víaes un flujo de fluido solo a lo largo de la entrada, y el medio de salida no puede fluir hacia atrás, comúnmente conocido como una válvula unidireccional. La válvula unidireccional también se llamala válvula de retenciónoválvula de retenciónSe utiliza en el sistema hidráulico para evitar el flujo de aceite o para evitar el flujo inverso de aire comprimido en el sistema neumático. Las válvulas unidireccionales son de tipo directo y rectangular. La válvula unidireccional se instala en tubo por conexión roscada. Rectangularválvula de una víaTiene conexión de rosca, conexión de placa y conexión de brida de tres formas.

La válvula unidireccional también se llamala válvula de retencióno válvula de retención. Se utiliza en el sistema hidráulico para evitar el flujo de aceite o para evitar el flujo inverso de aire comprimido en el sistema neumático.

Las válvulas unidireccionales tienen tipos directos y rectangulares.válvula de una víase instala en el tubo mediante conexión roscada. La válvula unidireccional rectangular tiene conexión de rosca, conexión de placa y conexión de brida de tres formas. La válvula unidireccional de control de líquido también se conoce como la válvula de bloqueo cerrada o la válvula de retención, que es la misma como la válvula unidireccional para evitar el flujo inverso de aceite. Pero cuando el flujo de aceite en el circuito hidráulico se puede utilizar para controlar la presión del aceite, abra la válvula unidireccional, para que el flujo de aceite pueda fluir en ambos La válvula unidireccional de control de líquidos adopta un núcleo de válvula cónico, por lo que el rendimiento de sellado es bueno. La válvula se puede usar como un bloqueo unidireccional en el circuito de aceite para proteger el circuito de aceite cuando se requiere sellar el circuito de aceite. Hay dos tipos de fugas y fugas de aceite de control de válvula unidireccional de control de líquido. La fuga interna se puede utilizar para revertir la contrapresión del flujo de aceite. De lo contrario, es necesario usar una descarga externa para reducir el control de la presión de aceite.

Características de laválvula de una vía

Una válvula unidireccional es una válvula de control direccional que fluye en una dirección pero no en la otra. Su principio de funcionamiento es el mismo que la válvula hidráulica unidireccional. El aire comprimido ingresa desde el puerto de P, supera la fuerza del resorte y el fuerza de fricción para abrir el puerto de la válvula unidireccional, y el aire comprimido fluye de P a A; cuando el P no tiene aire comprimido, bajo la fuerza del resorte y A (cavidad); el puerto de la válvula está en un estado cerrado, haciendo no fluye de A a P. La válvula de verificación se aplica para no permitir que el flujo de aire, como el compresor de aire al tanque se infle, entre el tanque e instale una válvula de retención en el compresor de aire, cuando el compresor deja de funcionar, puede evitar la compresión el aire en el tanque vuelve al compresor de aire. La válvula unidireccional también se usa en la válvula de mariposa de un solo sentido y la válvula de secuencia.

Las válvulas de retención son ampliamente utilizadas y existen muchos tipos de válvulas de retención.

1. Tipo de resorte: el líquido sale del fondo y la válvula de la válvula con el control del resorte está bajo presión. Cuando la presión desaparece, la fuerza del resorte presionará el disco y cerrará el líquido para revertir el flujo. Válvulas de retención regulares para tamaños más pequeños.

2. Tipo de gravedad: similar al resorte, dependiendo de la gravedad del disco para evitar el reflujo.

3. Tipo de oscilación: el líquido está conectado directamente en el cuerpo de la válvula, con la presión en el lado abierto del disco giratorio, y cuando se pierde la presión, el disco se basa en la posición de auto-resolución de retorno, la presión inversa del líquido disco de sellado.

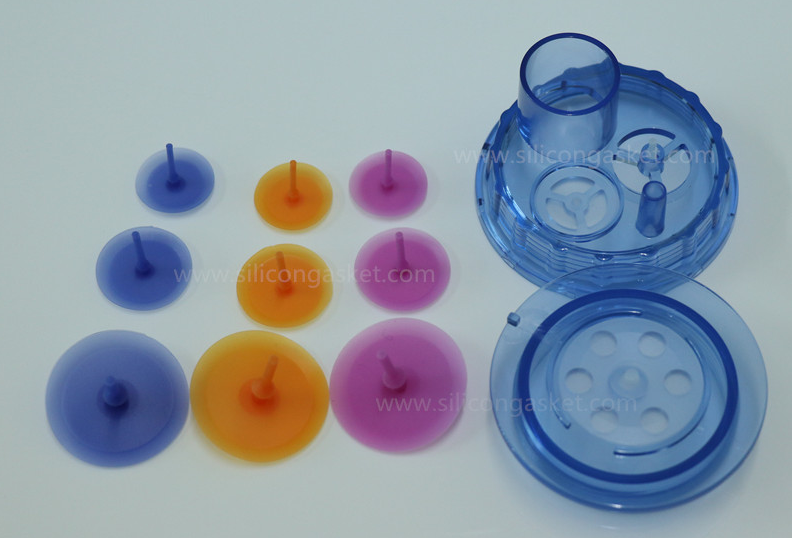

4. Diafragma de plástico: la carcasa y el diafragma son de plástico. El caparazón general es ABS, PE, PP, NYLON, PC. El diafragma tieneresina de silicona, resina de flúor etc.

Otras válvulas unidireccionales (válvulas de retención), como las válvulas de retención de purga, las válvulas de seguridad y el uso de válvulas de retención son del mismo principio.

El efecto de laválvula de retención inversaes solo permitir que el medio fluya en una dirección y evitar el flujo inverso. Normalmente, esta válvula se opera automáticamente, y bajo una presión de fluido que fluye en una dirección, el disco se abre; cuando el fluido está en la dirección opuesta, el disco de superposición automática de la presión del fluido y el disco ACTUAN en el asiento, cortando así el flujo. La válvula de retención de rosca interna, la válvula de retención de mariposa está en este tipo de válvula, que incluye válvulas de retención de oscilación y de retención. La válvula de retención oscilante tiene un mecanismo de bisagra, y una válvula tipo compuerta puede descansar libremente sobre la superficie inclinada del asiento. Para garantizar que cada disco se asiente en la ubicación adecuada, en las agencias de bisagras de diseño de válvula, de modo que el disco con suficiente espacio de un columpio, real y completo, y el contacto del asiento de la válvula. El disco puede estar hecho completamente de metal y puede incrustarse en el metal con cuero, goma o cobertura sintética dependiendo de los requisitos de rendimiento. Cuando la válvula de retención del columpio está completamente abierta , la presión del fluido es casi impermeable, por lo que la caída de presión a través de la válvula es relativamente pequeña. La aleta de la válvula de retención de elevación se encuentra en el sello del asiento en el cuerpo de la válvula. Además de esta válvula de retención, se pueden mover libremente, como el resto de la válvula de corte, la presión del fluido desde el asiento de la válvula, la superficie de sellado se eleva, el retorno medio condujo al disco de vuelta al asiento y corta el flujo. Dependiendo de las condiciones de uso, el disco puede ser totalmente metálico estructura o en forma de una almohadilla de goma o anillo de goma en el estante del disco. Como una válvula de corte, el fluido a través del canal de la válvula de retención de elevación es estrecho, por lo que la válvula de retención de elevación a través de la caída de presión que las válvulas de retención oscilantes son más grandes , y las válvulas de retención oscilantes son muy pocas restricciones.
