¿Cómo funciona un teclado conductivo de caucho de silicona?

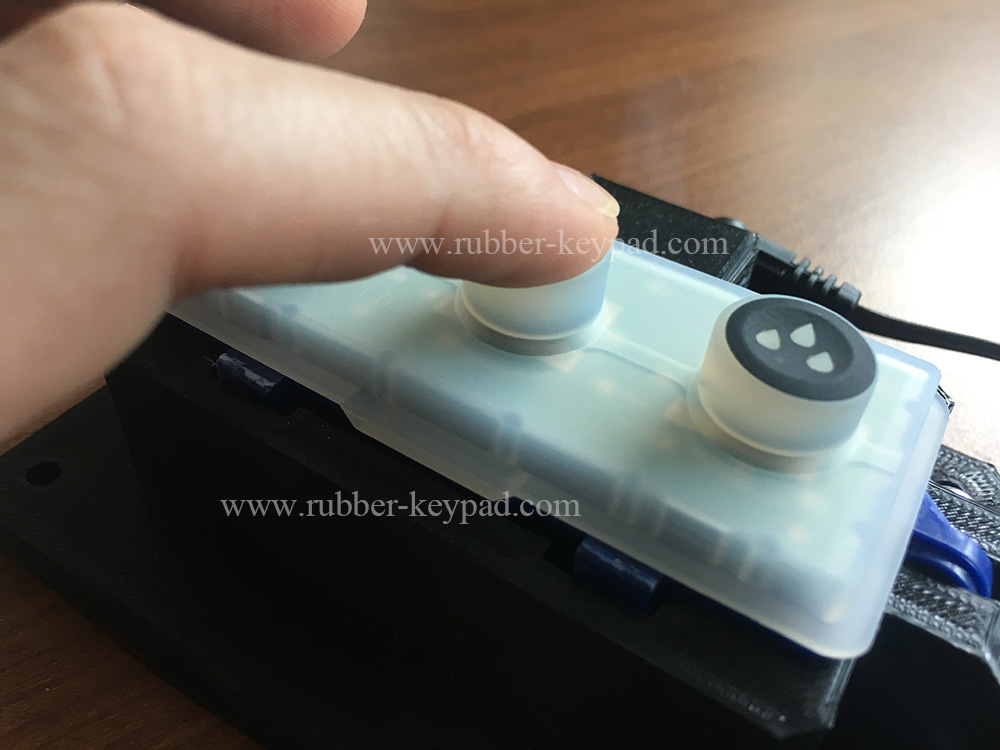

Todos los teclados de silicona funcionan de manera diferente. Cuando presiona un botón de goma en un teclado de silicona, la cinta se deforma. Cuando se deforme, tendrá retroalimentación táctil. Luego, cuando suelte el botón presionado, el teclado de silicona volverá a su forma original sin retroalimentación táctil.

Actualmente, no todos los productos electrónicos usan teclado de silicona. Pero debido a que el teclado de goma de silicona está hecho de goma de silicona, que al igual que una \"máscara \" que evita que la suciedad y el polvo entren en la electrónica.

Como un teclado de membrana separado, ¿cómo funciona un teclado de goma de silicona sin ningún dispositivo de cierre de circuito?

Un diseñador debe comprender el proceso general mediante el cual los teclados de silicio convierten la entrada del usuario en señales que operan electrónica y maquinaria.

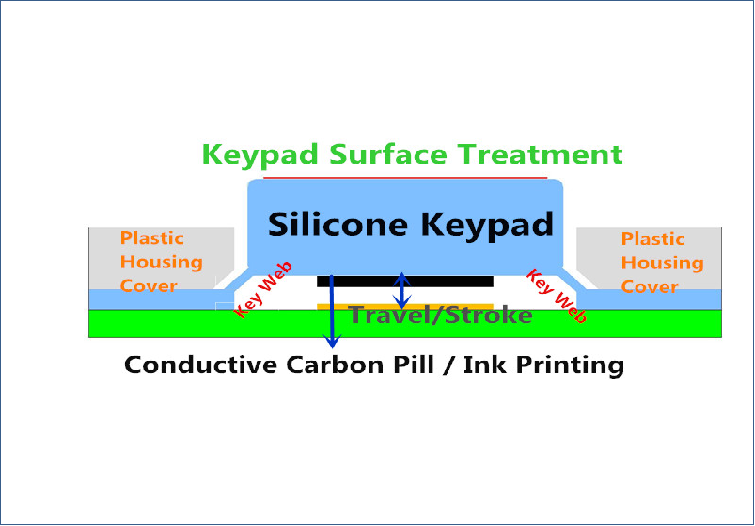

Primero, debe conocer la estructura de un botón de goma de silicona común.

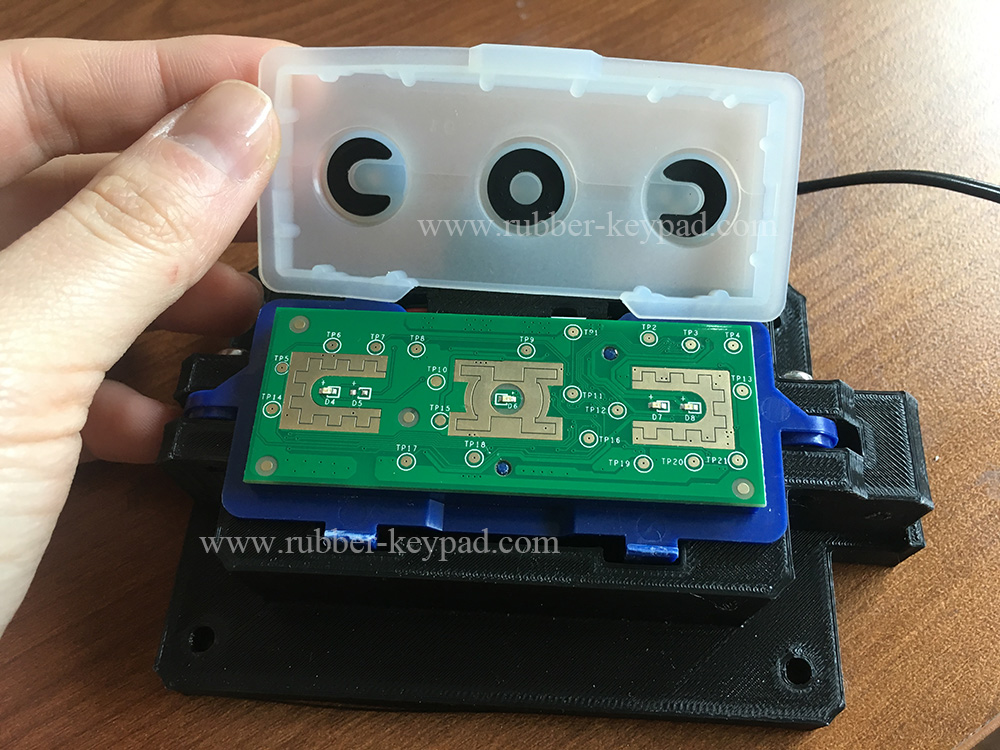

El teclado de goma tiene un anillo conductor o una píldora de carbono conductora en la parte inferior. Cuando se presiona el caucho desde arriba, el anillo conductor, las píldoras de carbono u otra píldora conductora entran en contacto con el PCB y luego cierran el circuito. El efecto se completa. Estos contactos de interruptor son extremadamente simples, lo que significa que son rentables y muy duraderos. A diferencia de muchos otros dispositivos de entrada, la vida efectiva de un teclado de silicona es efectivamente infinita.

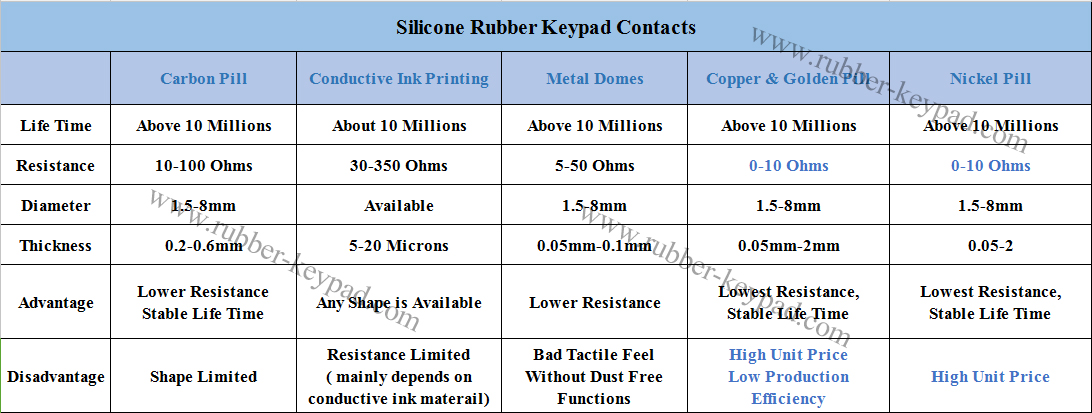

El contacto conductor puede ser de diferentes maneras:

1. Impresión de tinta conductiva.

2.Píldoras de carbono conductivas eléctricas.

3.Cúpula metálica.

4.Píldora de oro conductiva.

5.Píldoras de níquel.

1.Impresión de tinta conductora de electricidad, también llamada pintura conductiva,

impresión de grafito conductivo, que generalmente se crea al infundir grafito,

negro de carbón u otro material conductor (oro, plata, cobre y polvo de carbono)

en tinta, también mezclando material de unión, solvente y aditivos.

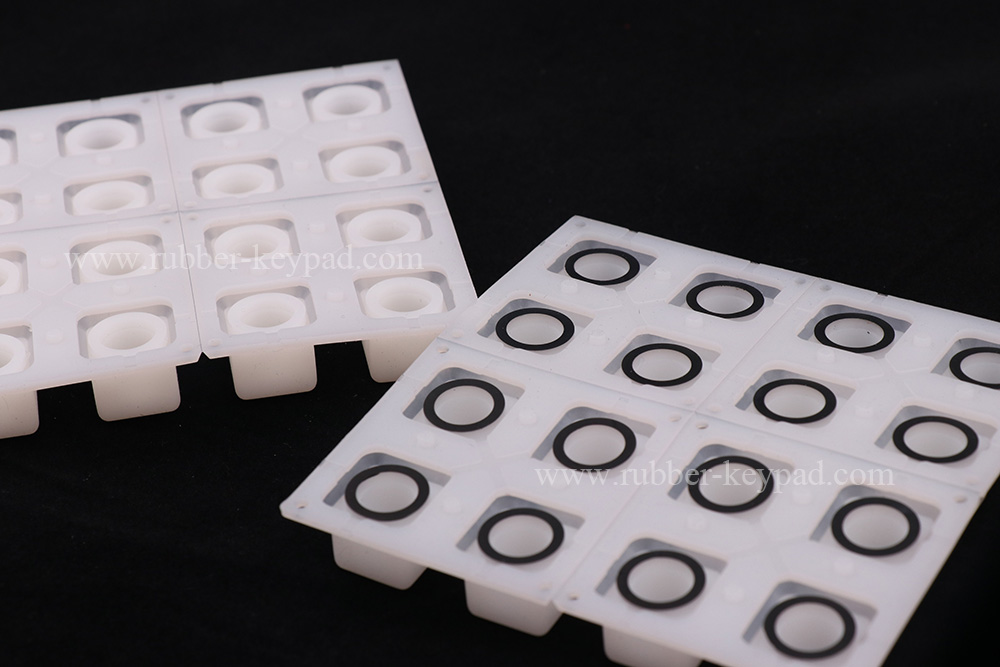

La impresión conductiva es la forma más común de almohadilla de botón de goma de silicona conductiva.

Para el área conductora puede tener forma de libertad, y es la más rentable.

Solo se necesitan herramientas de posicionamiento. Si los requisitos de resistencia no son altos,

La impresión por transferencia conductiva eléctrica es la mejor opción.

2. Pastillas de carbono conductivas, también llamadas pastillas de grafito conductivas,

píldoras de carbono eléctricas, que generalmente están hechas con 60% de VMQ y 40% de negro de carbón conductor,

producido por moldeo por troquelado y moldeo por compresión. Goma de silicona conductora.

botón con pastillas de carbono, su resistencia puede ser de 10 a 100 ohmios.

son ampliamente utilizados para productos de dispositivos de control en sistemas de interruptores como botones de silicona para teléfonos,

teclado de control remoto cuyos requisitos de resistencia son mayores.

Si elige píldoras de carbono eléctricas, también necesita herramientas de succión.

El costo de las píldoras de carbono es más alto, no solo el costo del material, sino también el costo y las herramientas de laber.

Hay otras formas de conducir la electricidad: pastillas de metal, cúpula de metal y pastillas de níquel.

Los clientes eligen las mejores soluciones según sus requisitos. Si no sabe cómo elegir, puede decirnos las demandas del producto, como la aplicación de teclado conductivo, nuestro equipo le sugerirá la mejor manera.
