¿Por qué los botones de goma de silicona se atascan en el controlador?

Botones de goma de silicona Tablero de PCB pegado y cubierta de plástico

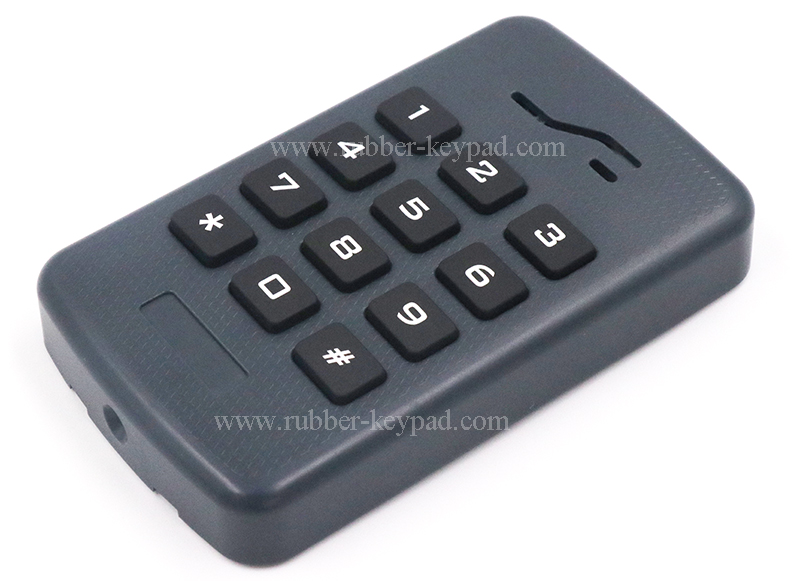

A veces podemos encontrar que los botones de goma se atascan y no pueden recuperarse. Nuestro cliente de Australia ha encontrado este problema recientemente. Este negroteclado de goma de siliconaEstá hecho en nuestra fábrica. Pero cuando se ensambla con PCB y carcasa de plástico, elbotones de gomaatascarse cuando presionamos la tecla.

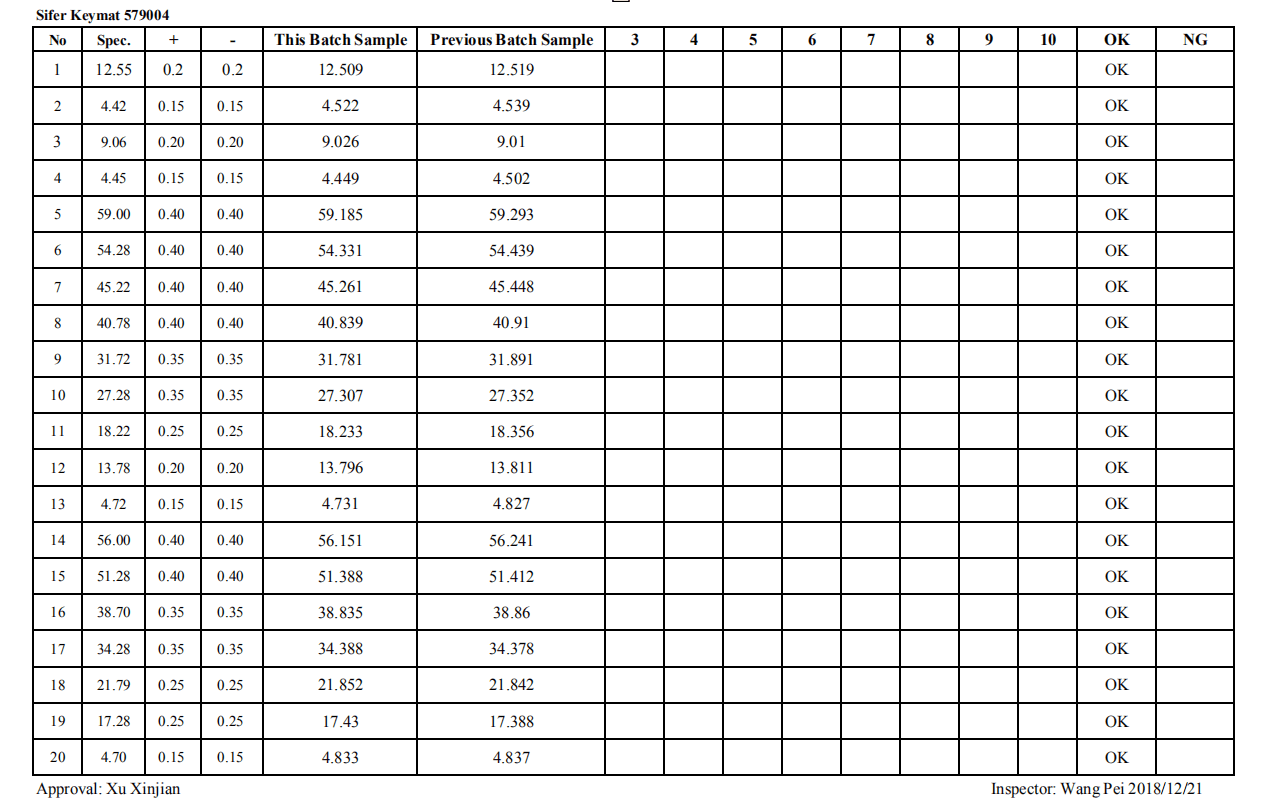

El cliente se pregunta si elfuerza de actuaciónes demasiado grande para causar el problema atascado. Quería que disminuyéramos la fuerza de actuación.En realidad, no se debe a la actuación.Hicimos este teclado de goma de acuerdo con el dibujo de diseño en 3D proporcionado por el cliente, y todos los teclados de silicona han pasado porcontrol de calidady prueba de dimensión. Las dimensiones y la fuerza de actuación están dentro de la tolerancia del teclado de goma. En el siguiente informe de prueba de dimensión, podemos ver que no hay ningún problema en eldimensiones del teclado de goma.

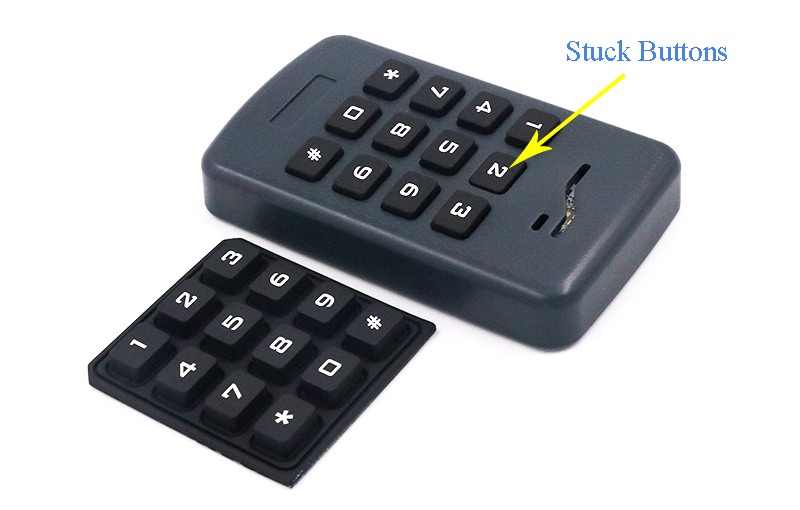

Entonces, el cliente envió un conjunto de dispositivos ensamblados para nuestra evaluación. Probamos las dimensiones de la cubierta de la carcasa de plástico y comparamos las dimensiones del orificio del botón con las dimensiones del botón de goma. Resulta que el atascadobotón de gomaes porque el espacio libre (entre el botón de goma y los orificios de la carcasa de plástico) es demasiado estrecho. El espacio libre estrecho causará una sensación de mal tacto y los botones de goma de silicona se atascarán en la cubierta de la carcasa.

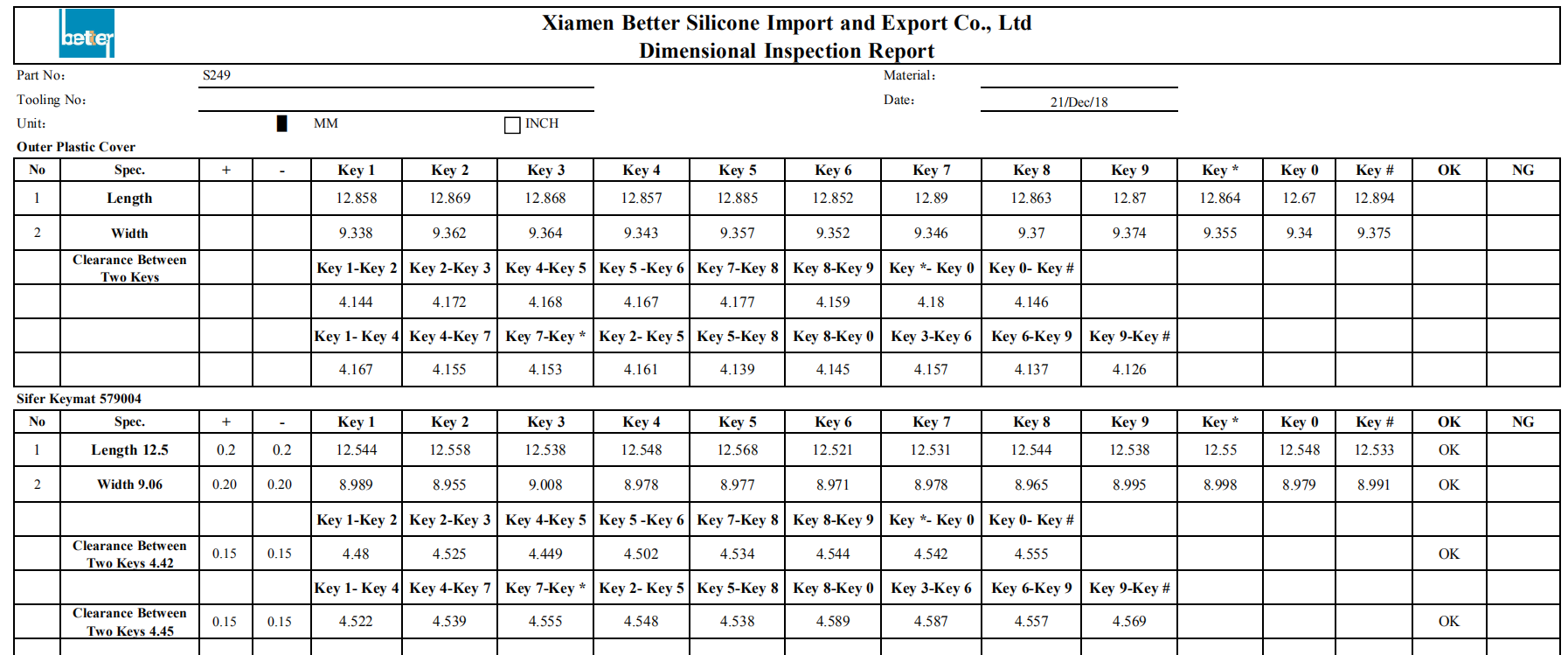

Del siguiente informe de prueba, podemos ver que la separación entrebotón de gomay la caja de plástico mide aproximadamente 0,15 mm por lado. Este teclado de silicona es un teclado de grabado láser con revestimiento de PU. El espacio libre de 0,15 mm no es suficiente para el revestimiento de PUbotones de silicona'rebote.

Indiseño de teclado de goma, también se debe tener en cuenta el espacio libre de la carcasa de la carcasa y los botones de silione. En general, el espacio libre debe dejarse aproximadamente 0.3-0.4 mm a cada lado para asegurarse de que los botones de goma puedan rebotar con flexibilidad. En base a los datos de dimensiones anteriores, decidimos reparar las herramientas del molde disminuyendo la dimensión de las llaves de goma.

Después de reparar el molde del teclado, el botón de goma atascado no volvió a ocurrir. Además, la sensación conmovedora es mejor que antes.

Nota: el espacio libre no debe ser demasiado grande porque también causará una sensación de mal tacto y polvo.

Además del espacio libre, hay otros factores que causarán un botón de goma atascado.

1. Recorrido inadecuado del botón

Botones de goma de siliconageneralmente está diseñado para 1.2-1.5 mm

2. Pequeña fuerza de actuación

3. Las llaves de goma son iregulares y grandes.
