¿Qué causa los defectos del teclado de la píldora de carbono conductora eléctrica?

El teclado de goma de silicona se puede dividir en un teclado de goma conductor y un teclado de silicona no conductor.

El botón de silicona conductiva es el botón de silicona con función conductora para cumplir con los requisitos de rendimiento eléctrico del dispositivo. Hay dos formas de lograr la función conductora de los botones de goma de silicona. Una es hacer píldoras de carbono conductivas durante el moldeo, y la otra es hacer una impresión conductiva de tinta o una pintura conductora de serigrafía después del moldeo. Ambos procesos tienen defectos durante la producción. Compartamos las razones de la mala conductividad del botón de silicona y las medidas de mejora.

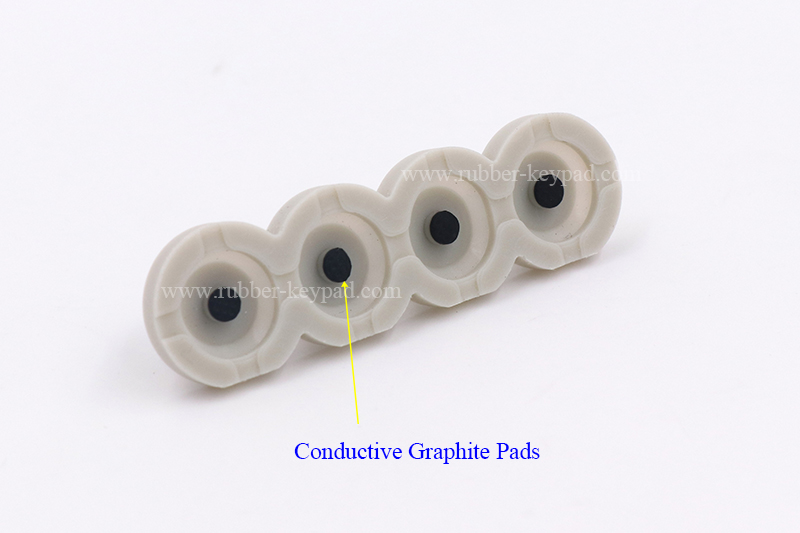

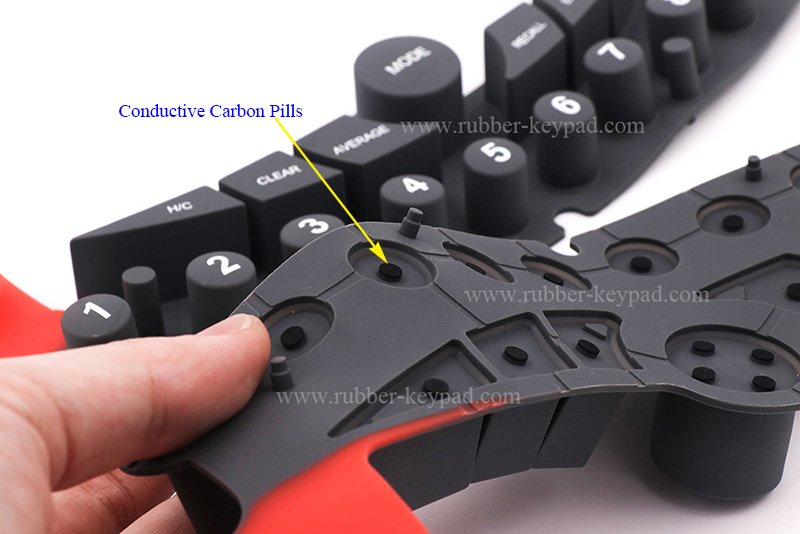

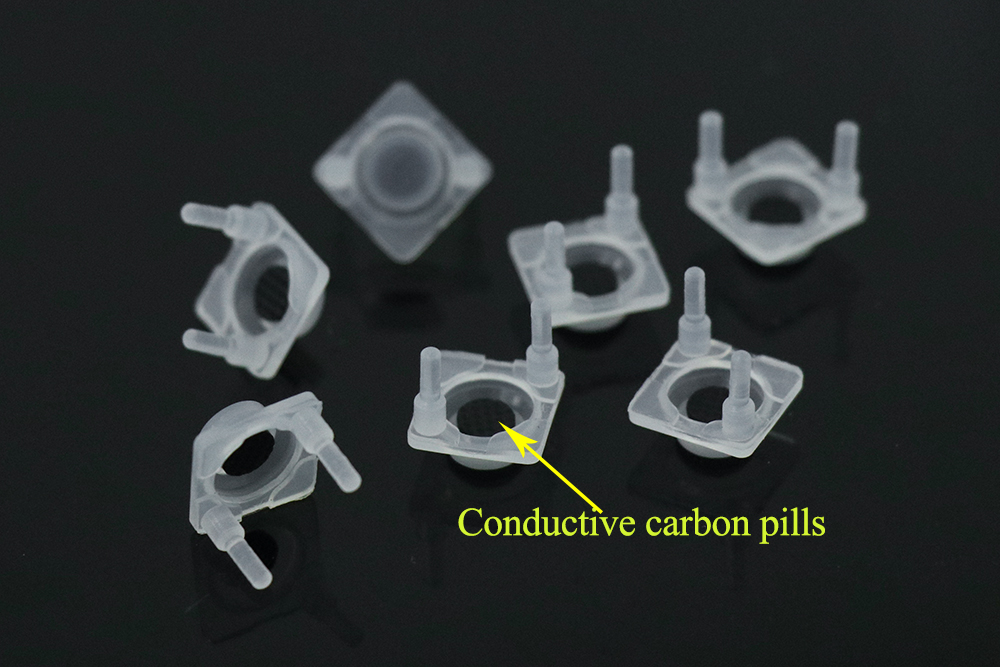

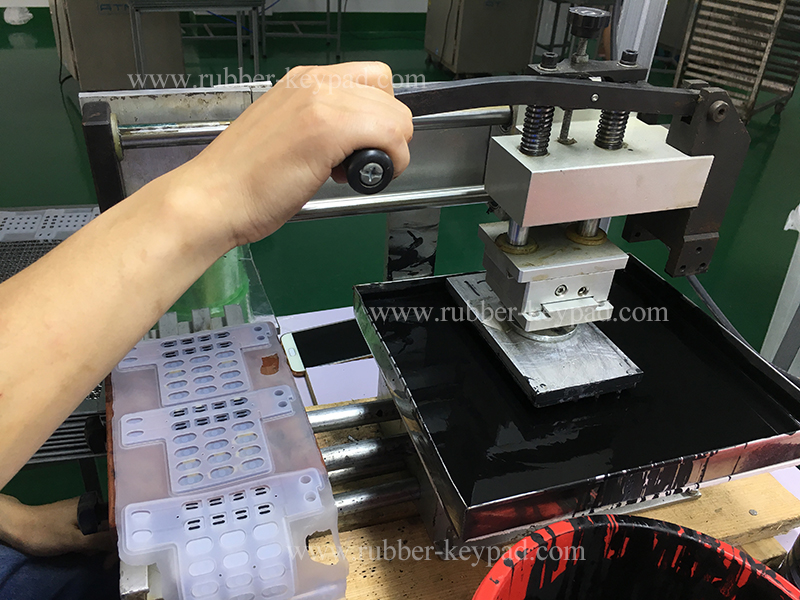

Botones de goma de pastillas de carbono conductivas Teclado de silicona para impresión de tinta conductiva

Proceso de fabricación del teclado de goma de silicona

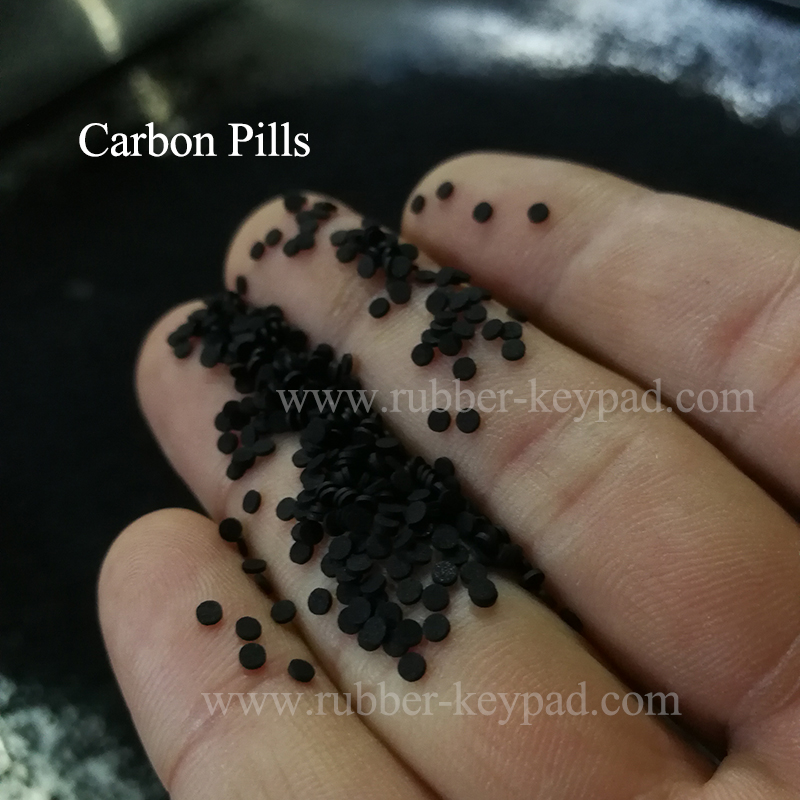

Defectos de las pastillas de carbono.

1.Las píldoras de carbono se caen después del moldeo por compresión

(1)Razón:La temperatura más baja del molde es baja, lo que hace que las almohadillas de grafito del teclado de silicona conductora se caigan.

Las píldoras conductoras de carbono negro se caen cuando se desechan ligeramente a mano, y no hay rastros de píldoras conductoras de carbono en la base conductora del botón de goma. Además, la parte inferior del botón conductor de goma es suave.

Solución:Aumente la temperatura más baja del molde.

(2)Razón:El material de goma se mantiene demasiado tiempo.

Después de mezclar el material de goma, debe usarse dentro de 72H. Si el tiempo de almacenamiento es demasiado largo, el agente vulcanizante del caucho se volatilizará y la fluidez del caucho será pobre.

Las píldoras conductoras de carbono negro se desprenden cuando se desechan ligeramente a mano, y no hay rastros de píldoras conductoras de carbono en la base conductora del botón de goma. Y llenado incompleto de los botones de goma de silicona.

Soluciones:Remezcle el material de caucho de silicona agregando la cantidad adecuada de agente vulcanizante.

(3)Razón:Tiempo de curado insuficiente.

Las píldoras conductoras de carbono negro se desprenden cuando se desechan ligeramente a mano, y no hay rastros de píldoras conductoras de carbono en la base conductora del botón de goma.

Y relleno incompleto de los botones de goma de silicona. Los botones de goma son suaves y tienen burbujas de aire.

Soluciones:Tiempo de curado prolongado.

(4)Razón:Las píldoras de carbón se ensucian y se humedecen debido al almacenamiento inadecuado, lo que provoca una adhesión deficiente de las píldoras de carbón y las almohadillas de goma.

Soluciones:Reemplace las almohadillas de grafito negro limpio o úselo después del secado.

2.La deformación de las almohadillas de grafito conductor (inclinación)

(1)Razón:La posición de la deformación de las pastillas de carbono (inclinación) es fija o básicamente no cambia. En general, el recorrido de escape del botón de silicona es demasiado grande o las píldoras conductoras de carbono son irregulares, y la posición del orificio de la píldora de carbono de las herramientas es grande, lo que hará que la píldora de carbono se caiga.

Soluciones:Reduzca el recorrido del escape del molde y reemplace las píldoras de carbón, o repare las herramientas.

(2)Razón:La posición de la deformación de las pastillas de carbono (inclinación) no es fija o irregular. Esta situación generalmente es causada por demasiadas veces de escape durante el moldeo. Además, una temperatura demasiado alta del molde inferior causará tales defectos.

Soluciones:Reduzca el tiempo de escape y la temperatura.

3. Posición de desviación de la píldora de carbono conductora

(1) La posición de desviación de la píldora de carbono conductora no es fija ni irregular. Por lo general, es causada por la colocación inadecuada de píldoras de carbono conductoras o al mover el cinturón de píldoras de carbono fuera de posición al colocar el material. También debido a la posición poco profunda de las píldoras de carbono en las herramientas, que no pueden reparar las píldoras de carbono conductoras.

(2) La posición de desviación de la píldora de carbono conductora es fija. Este defecto es causado principalmente por un gran espacio entre los pasadores de guía del molde de botón de silicona o la deformación del molde.

4.Las almohadillas de grafito conductivas se rompen

La razón principal es que cuando se colocan las píldoras de carbono negro, es demasiado difícil causar la ruptura de las píldoras de carbono. La otra razón es que las píldoras de carbono conductivas tienen rebabas.

5. Las píldoras de carbono se superponen

La superposición de las píldoras de carbono también se llama píldoras de doble carbono y píldoras de carbono cortas. La altura de las píldoras de carbono de algunas teclas es más corta que la mayoría de las teclas.

Las dos píldoras de carbono conductoras se descargaron en la misma posición porque las píldoras de carbono no se verificaron claramente al colocar el material.

6.Material de silicona en pastillas de carbono

Después del moldeo del botón de silicona, el borde de la píldora de carbono conductora está envuelto por una capa de material de goma, que es causada por el gran orificio de las herramientas de la píldora de carbono conductora o el pequeño tamaño de las píldoras de carbono conductivo.
