Alfombrillas de goma de silicona Alfombrillas antideslizantes - Teclado perfecto Contacto conductivo

Número Navegar:0     Autor:Jessica Hong     publicar Tiempo: 2019-05-03      Origen:motorizado

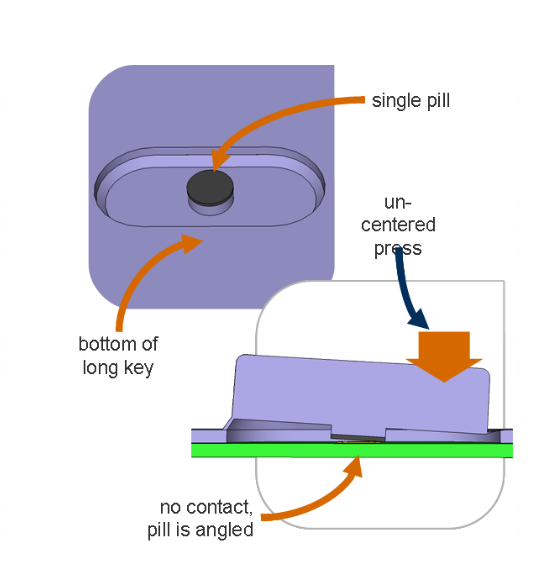

Si un botón de goma es grande con formas redondas o rectangulares, y solo hay una pequeña parte conductora (pastillas de carbón o tinta conductora) en el centro del botón, es fácil causar un mal contacto de conducción cuando presionamos el botón que no está en el centro. Cuando presionamos el botón de silicona en el borde, el borde inferior primero hará contacto con el PCB y las píldoras de carbono central se inclinarán hacia arriba sin contacto con el PCB. Un buen botón debe tener una buena respuesta táctil y puede resultar en contacto conductivo desde diferentes direcciones de presión, sin importar la forma de la tecla.

botones de goma

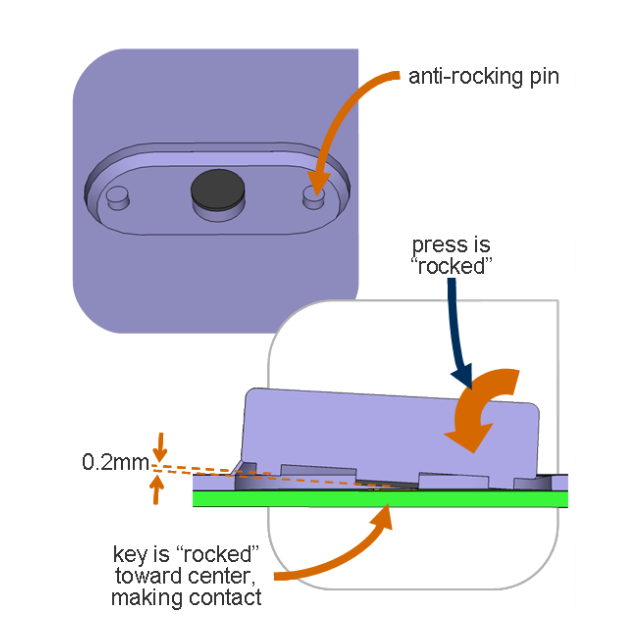

Para resolver este problema, podemos agregar pequeños alfileres en los bordes del botón. Los pasadores deben ser más cortos que la parte conductora de aproximadamente 0.2 mm. Cuando presionamos el botón de goma en el borde, los pines primero tocarán la PCB y luego la parte conductora tocará la PCB también y generará contacto eléctrico.

botón de goma de silicona

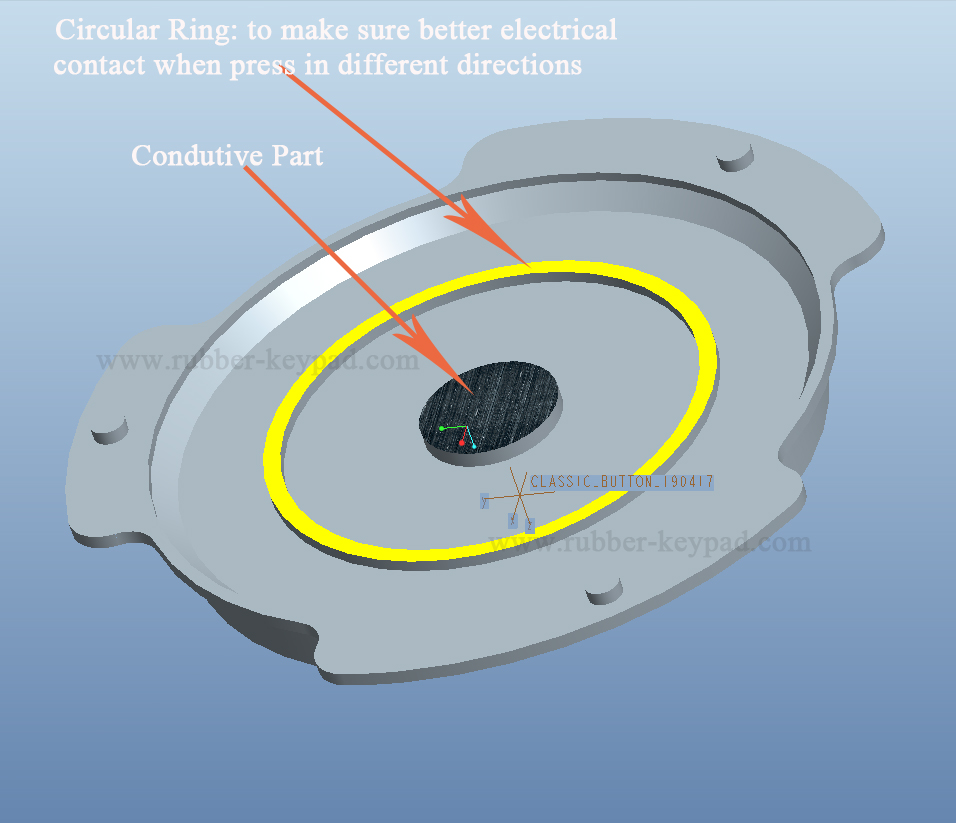

En cuanto a un botón más grande, podemos agregar un anillo circular alrededor del área conductora. La función de anillo es similar a los pines. La altura del anillo (grosor) es más corta que la parte conductora de aproximadamente 0.2 mm.

botón de goma

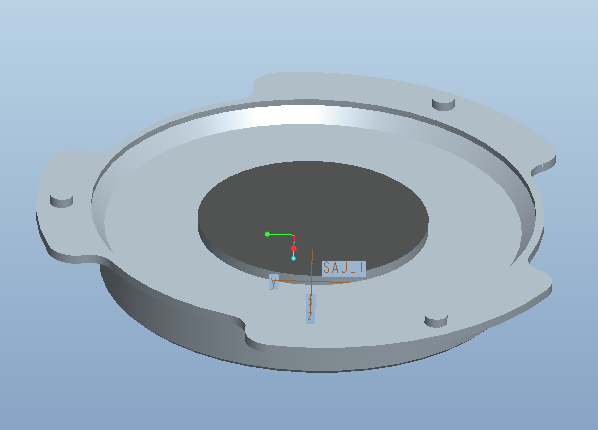

Otra forma es agrandar el área conductiva.Pero la parte de conducción grande solo se puede hacer mediante impresión de tinta conductiva, no píldoras de carbón porque la tinta conductora es flexible en diferentes formas y áreas. Si una pequeña píldora de carbón en el centro causa un mal contacto, podemos agregar más píldoras de carbono debajo del botón de silicona.

botón de goma de silicona
