Cómo diseñar un botón de interruptor de silicona con cinta de botón

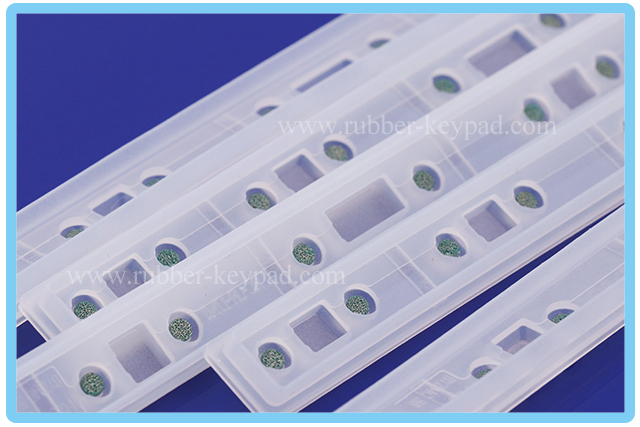

Botón de interruptor de silicona con la correa clave es un interruptor de goma conductor, que incluye contacto conductor debajo de los botones de silicona. El botón del interruptor de silicona conductiva incluye muchos tipos, interruptor de silicona de píldoras de carbono, botón de tinta conductiva, botones de interruptor de goma de píldoras metálicas. Difieren en la resistencia eléctrica y la vida útil.

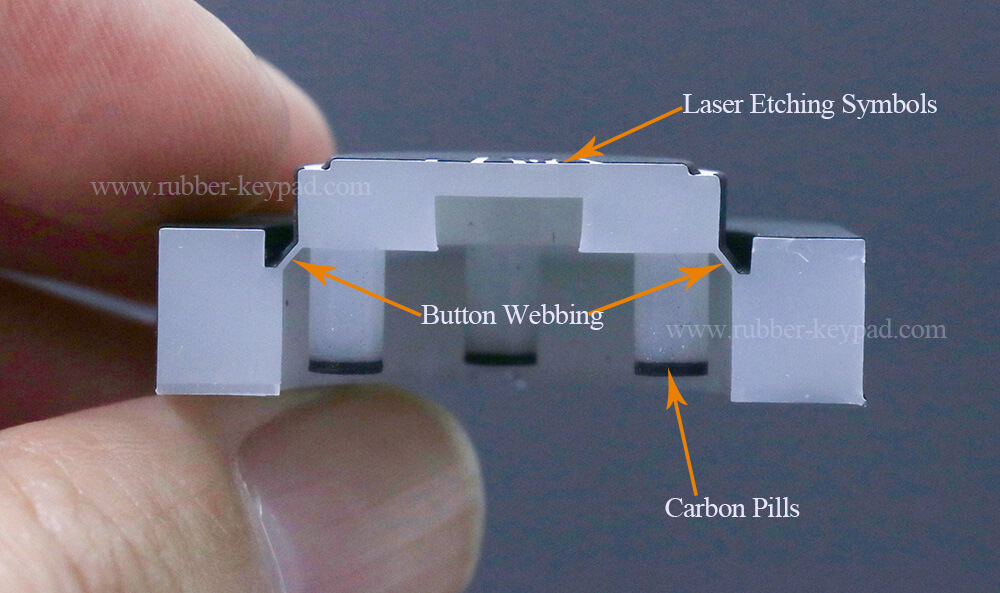

Funciones de las correas de botón en el botón de interruptor de goma

Las correas de botón permiten que el interruptor de goma conductora tenga una buena respuesta táctil (o fuerza de actuación). La fuerza de actuación depende principalmente del grosor y el ángulo de la cinta del botón. Al presionar la bruja del botón de silicona, las piezas conductoras de las correas de los botones entran en contacto fácilmente con la huella del PCB. La respuesta táctil del interruptor de goma conductivo es diferente en diferentes aplicaciones.

Los botones de goma más comunes requieren una fuerza de accionamiento de aproximadamente 180-250 g

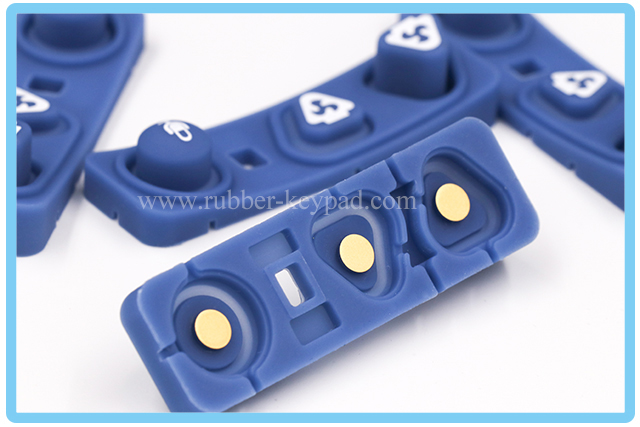

Para los botones del interruptor de goma del automóvil, la forma de conducción general es píldoras doradas. La fuerza de actuación es mayor que los teclados comunes, aproximadamente 300-400g.

Con respecto al botón de interruptor de goma utilizado en el instrumento, la fuerza de actuación puede ser menor, aproximadamente 180 gy la mayoría son botones de tinta conductora o pastillas de carbón en contacto.

Cómo diseñar un botón de interruptor de silicona con cincha de botón

Las correas de los botones en grabado láser Los botones del interruptor de silicona son diferentes de las correas del teclado de serigrafía.

El ángulo de la cinta del botón más común es de 45 ° y un grosor de 0.2-0.4 mm. Un ángulo mayor y un grosor mayor aumentarán la fuerza de actuación.

Los botones de silicona grabados con láser están hechos de silicona transparente para transmitir la luz. Se aplicará tinta de diferente color en la superficie transparente del botón. Si el botón del interruptor requiere símbolos blancos y fondo negro, se aplicará tinta blanca sobre la superficie del teclado. Luego cubra la tinta negra con la tinta blanca. Finalmente, grabe con láser para borrar la tinta negra para mostrar los símbolos blancos y cubra la PU en el botón de goma para proteger los símbolos.

Con dos capas de revestimiento de tinta de color y revestimiento de PU en la superficie, el botón del interruptor de goma se vuelve más rígido que el transparente. Entonces la fuerza de actuación aumentará. Se recomienda reducir el ángulo de la cinta del botón (menos de 45 °） para reducir la fuerza de actuación. Si la cinta del botón todavía está en 45 °, se siente agotador cuando se presiona el botón hacia abajo.

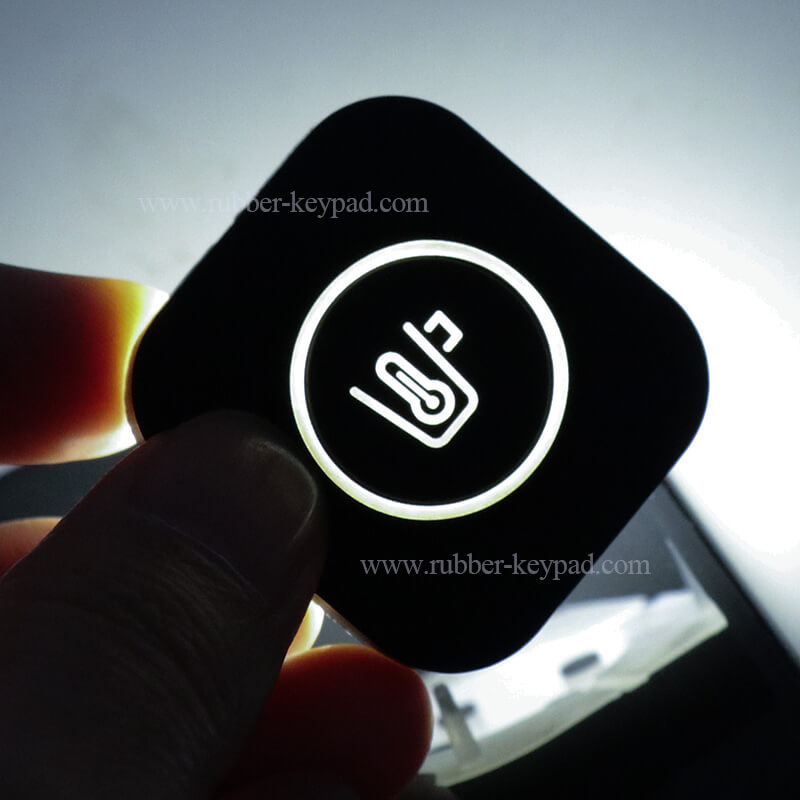

Botón de interruptor de silicona con luz de fondo

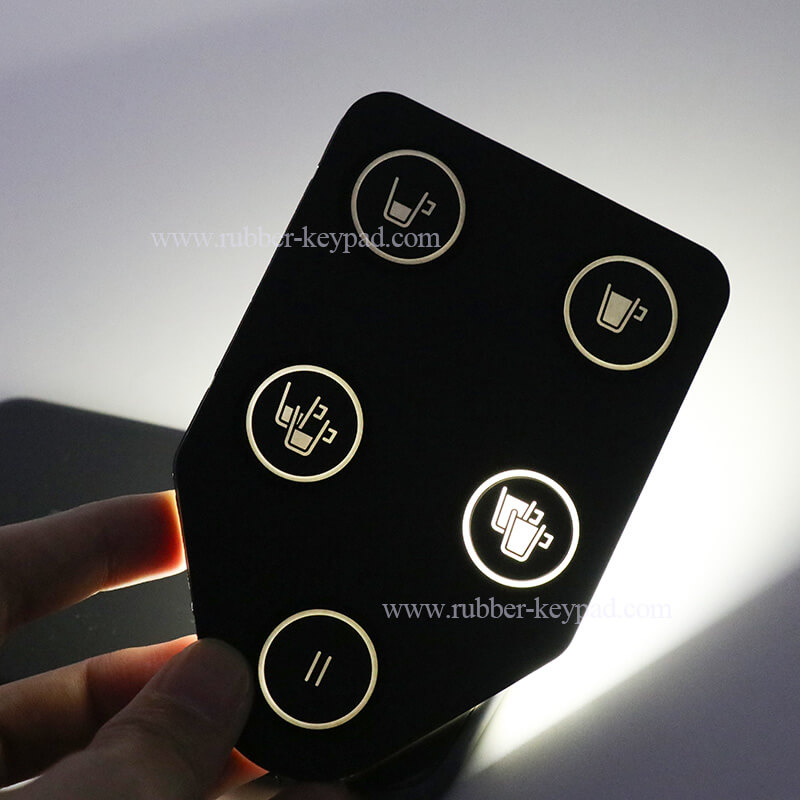

Teclado con botón de grabado láser iluminado

Botón de interruptor de silicona conductivoTipos

Diferencia del botón del interruptor de silicona conductivo y la cubierta del teclado de cúpula metálica

La geometría del botón del interruptor de silicona conductora es más complicada que la de la cubierta del teclado con cúpulas metálicas o interruptor táctil. El teclado de silicona con cúpula metálica puede ser una cubierta simple. Pero el botón del interruptor conductor debe incluir la correa del botón. Las correas de botón permiten que el interruptor de goma presione y rebote con mayor facilidad y flexibilidad.
