Cómo diseñar un teclado de silicona - Guía de diseño de teclado de goma

Número Navegar:0     Autor:Jessica Hong     publicar Tiempo: 2018-11-21      Origen:Mejor silicona

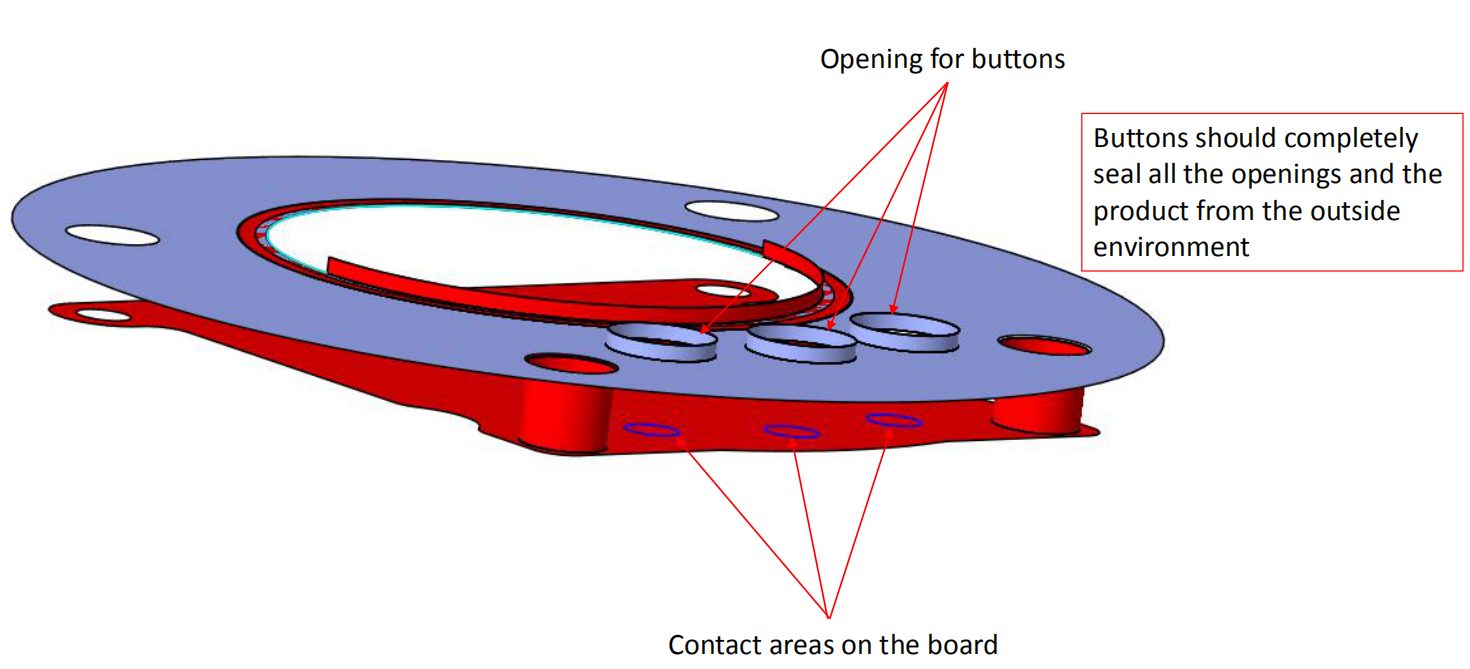

Nuestro cliente estadounidense está trabajando en un producto que requierebotones de silicona. Él busca un fabricante que también pueda ayudarlos con los diseños de botones. Finalmente, decide que los ayudemos a finalizar el diseño conceptual de los botones y a fabricar los botones de silicona. El teclado de silicona que necesita es un botón de goma de sellado, con pastillas de carbón, serigrafía y recubrimiento de aceite. Los siguientes son los pasos de revisión del diseño del botón que también pueden serguía de diseño de teclado de silicona.

Guía de diseño de teclado de goma

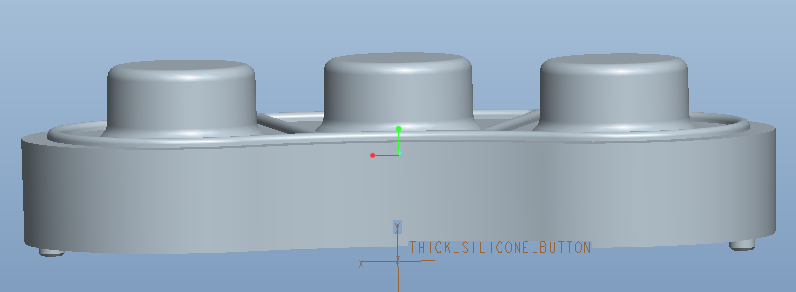

1. Espesor de labotón de silicona

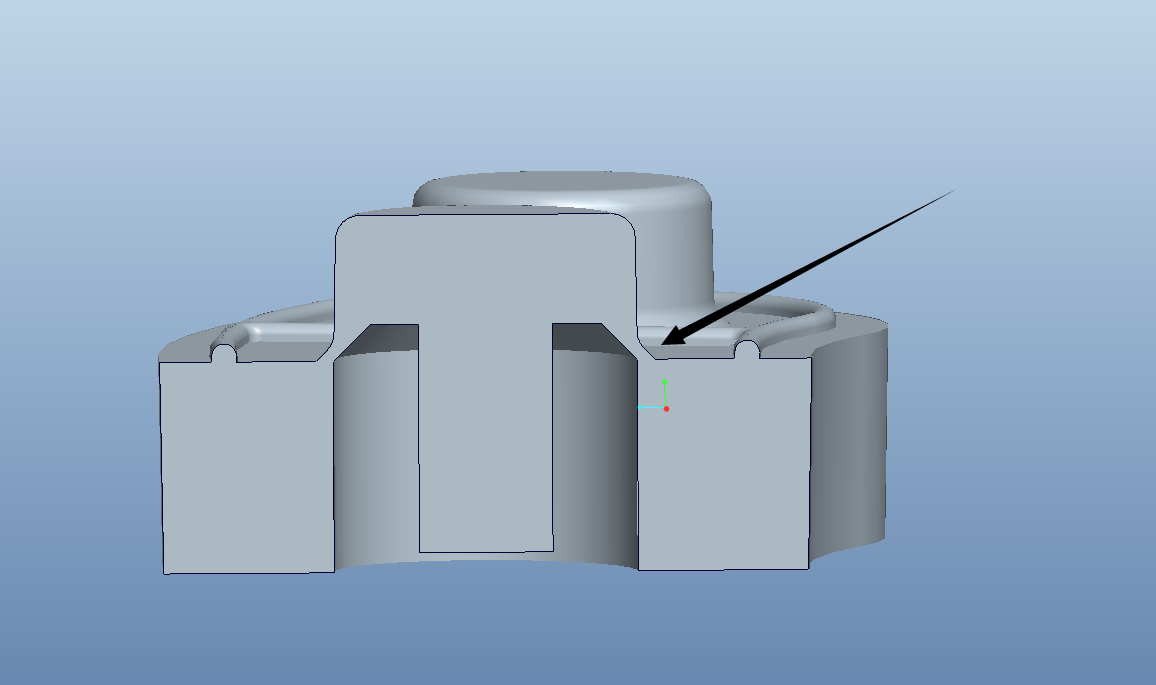

En el primer diseño del botón de goma, el grosor del botón es de 8 mm, que es demasiado grueso porque acortará la vida útil del botón y tendrá problemas para el diseño del teclado. En general, el grosor del botón de silicona es de aproximadamente 2 m. Parte del grosor de la almohadilla es de aproximadamente 5 mm.


Diseño de teclado de goma de silicona

Botón grueso

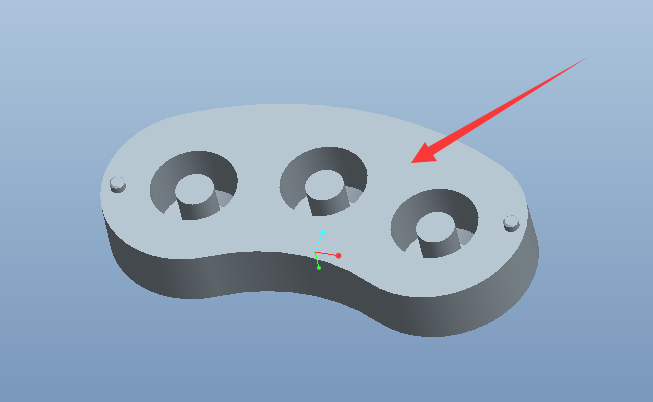

2. Ranuras de ventilación en la parte inferior del teclado de silicona

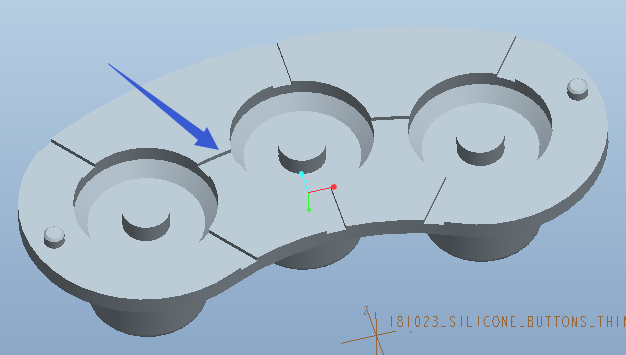

En caso de que el teclado de silicona se adhiera al PCB cuando se presiona, se deben agregar ranuras de ventilación en la parte inferior del teclado de silicona.Estas ranuras permitirán que entre aire para evitar la situación de vacío.


Guía de diseño de botones de goma de silicona Fabricante de teclado de goma de silicona

Teclado de silicona sin ranuras de ventilaciónBotón de silicona con ranuras de ventilación


3. Cincha del botón del teclado y fuerza de accionamiento

La red de botones en el diseño del teclado conceptual también debe revisarse.

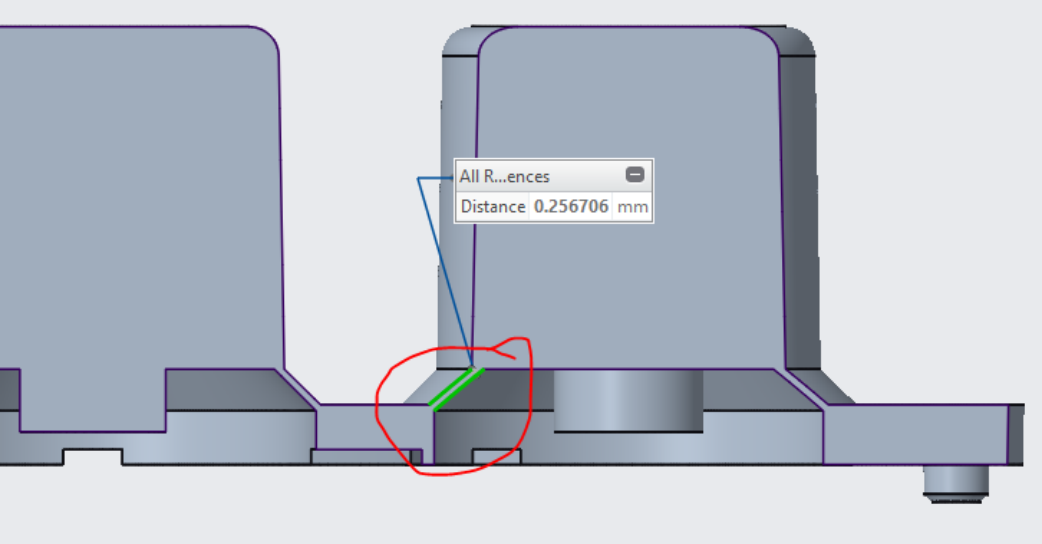

En general, elespesor de las correas deEl teclado de silicona es de 0.25-0.35 mm. Ajustaremos el grosor en la producción de prueba.de acuerdo con la prueba de muestra. La fuerza de actuación será probada. Si la fuerza de accionamiento del botón es pequeña, podemos reparar el molde para engrosar la cinta del botón y aumentar la fuerza. Pero si la fuerza de accionamiento es demasiado grande, es difícil reparar el molde para reducir la fuerza de accionamiento del botón. Cuanto más gruesa es la cinta, mayor es la fuerza de accionamiento del botón. El tiempo de vida del botón puede durar más de 5 años.


Guía de diseño de teclado de silicona Teclado de goma de silicona


4. Botón de viaje ypastillas de carbono

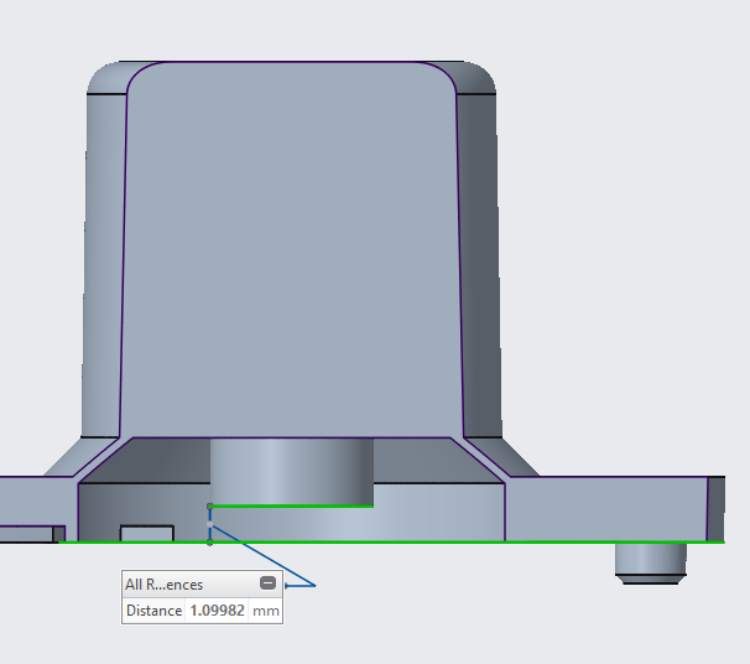

En el dibujo de diseño del teclado revisado, la distancia de recorrido del botón es de 1.09 mm.

- ¿Este espacio de 1.09 mm incluye el grosor de la píldora de carbono?

El recorrido del botón del teclado de 1.09 mm incluye el grosor de la píldora de carbono. En general, el recorrido del teclado de silicona puede ser de 0.8-1.5 mm.

- ¿Qué grosor tiene la píldora de carbono?

El grosor general de la píldora de carbono es de 0,5 mm. También están disponibles otras pastillas de carbón de espesor.


Guía de diseño de teclado de silicona


5. La separación entre la parte de la carcasa y el botón de goma

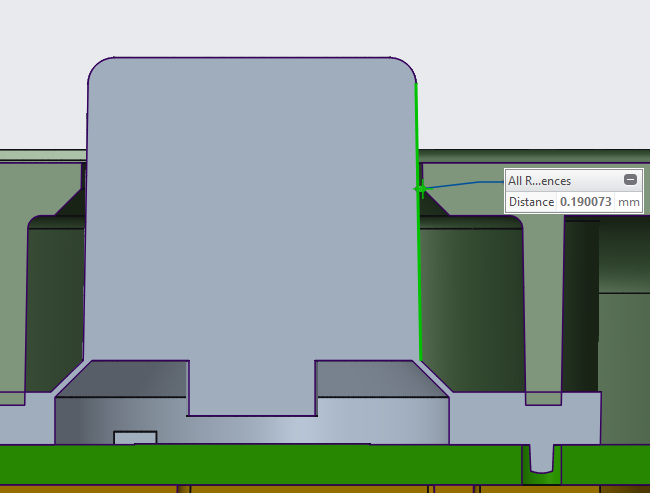

El espacio libre del teclado de silicona con la carcasa es de solo 0.2 mm, que es demasiado estrecho. Generalmente, el espacio libre con la parte de la carcasa es de 0,45-0,5 mm. Acerca del ángulo de tiro del botón, el ángulo de tiro mínimo es de 0.1 grados.


Diseño de botones de goma

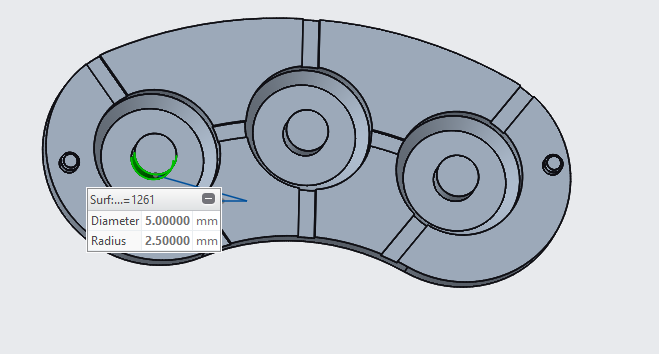

6. Diámetro de las pastillas de carbono y las áreas de contacto en preguntas sobre PCB

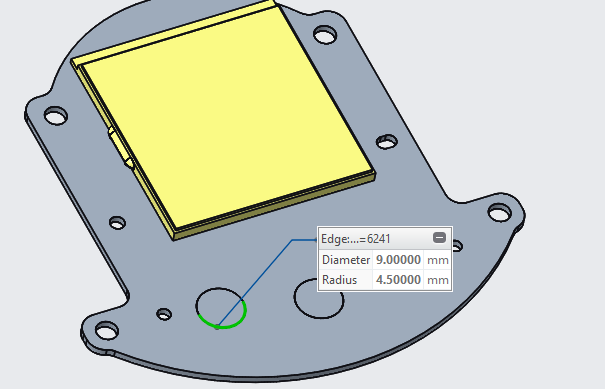

- El área de contacto en el tablero es de 9.00 mm de diámetro.

- La almohadilla del área de contacto del botón tiene un diámetro de 5.00 mm.

- ¿Necesitamos aumentar el área de contacto del botón?

No necesita aumentar el área de contacto del botón. Este diámetro es suficiente.


Pautas de diseño del teclado Pautas de diseño de botones de goma
