Domos de metal Pastillas de metal Teclado de goma de silicona de contacto

Número Navegar:0     Autor:teclado de goma     publicar Tiempo: 2019-09-27      Origen:motorizado

Cúpula de metalHecho de acero inoxidable, es una parte importante del interruptor. Con la conducción del domo metálico, se juega un interruptor de alta calidad entre el operador y el producto. Al mismo tiempo, el uso de la resistencia estable de la cúpula metálica (retorno automático después del prensado) y la larga vida útil proporcionan al operador una respuesta táctil de alta calidad. El domo metálico se utiliza principalmente en un interruptor de membrana con placa de circuito impreso y teclado de caucho de silicona.

Interruptor de membrana de cúpula metálica

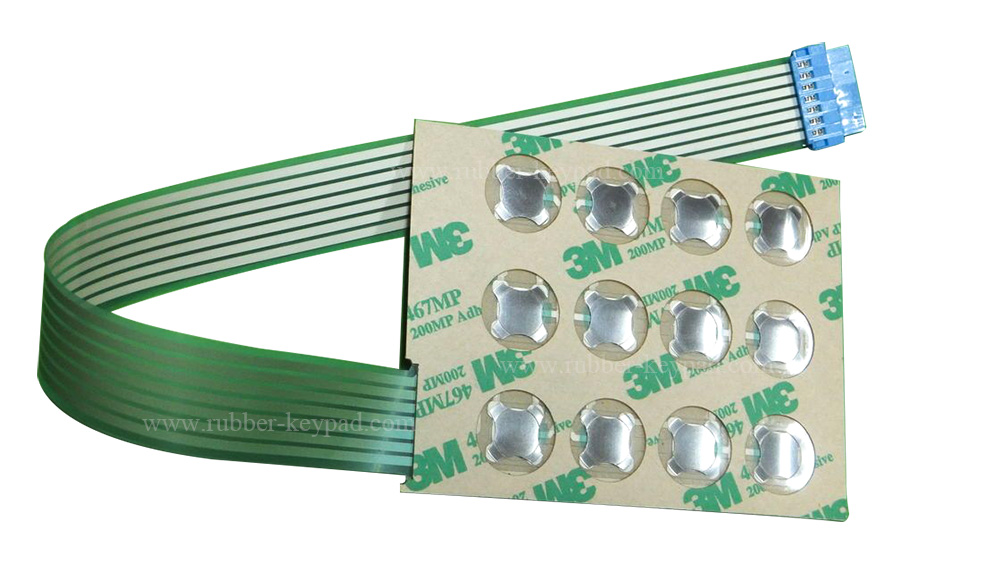

interruptor de membrana

Teclado de control remoto de goma de silicona con cúpula metálica

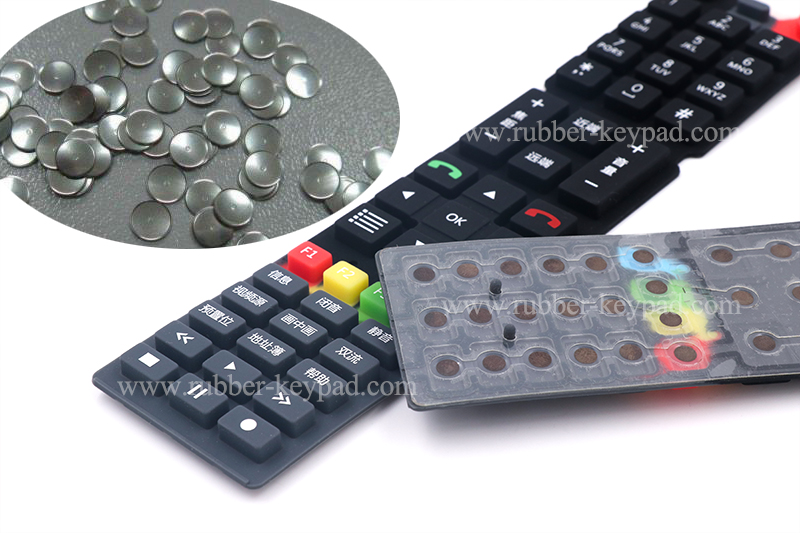

teclado de goma con cúpula metálica

En comparación con el botón de silicona convencional, la matriz de domo de metal conductor tiene una mejor sensación táctil, una vida útil más larga y puede mejorar indirectamente la eficiencia de producción de cada tipo de interruptor usando la matriz de domo de metal. El domo de metal en el teclado de goma de silicona se encuentra en la parte conductora de la PCB (principalmente sobre el dedo de oro en la placa de circuito). Cuando se presiona, el punto central del domo metálico es cóncavo y entra en contacto con la línea en la PCB para formar un bucle. Cuando se pasa la corriente, todo el producto puede funcionar normalmente.

De acuerdo con los diferentes requisitos de estructura y grado del producto, el domo metálico puede ser niquelado, plateado, dorado y otros tratamientos de superficie diferentes.

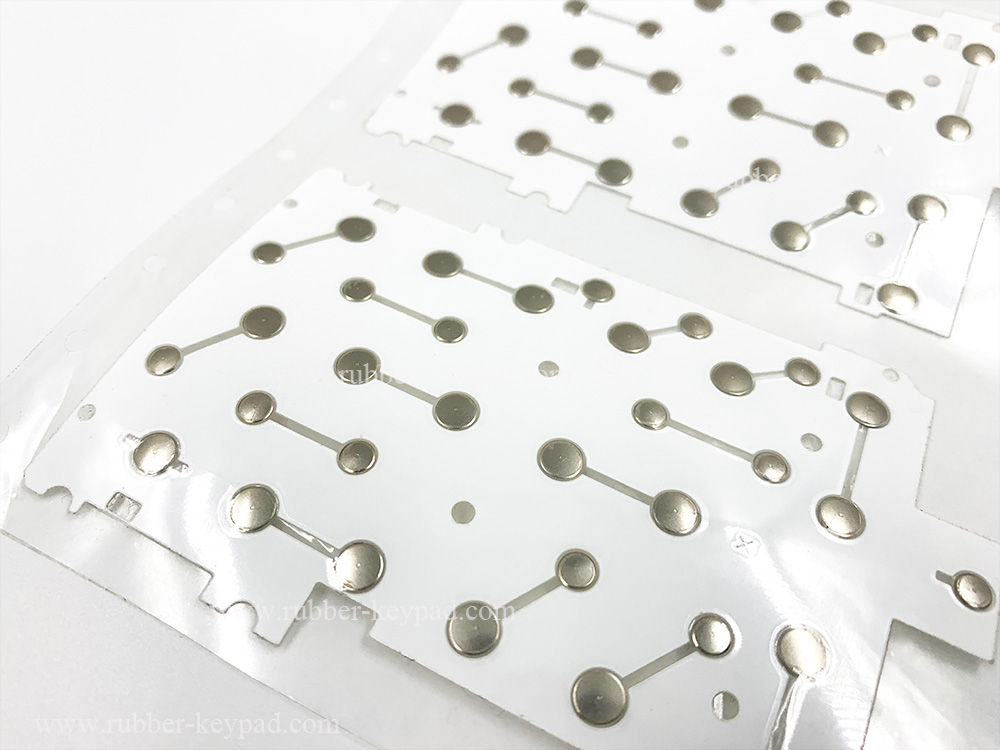

cúpula de metal para teclado de goma

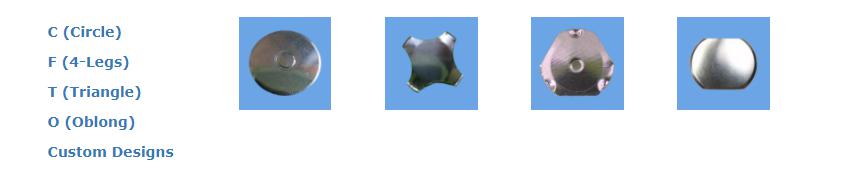

Domo de metal se puede dividir en diferentes formas

cúpula de metal personalizada

Cúpula de metal diferente estructura

Estructura de una sola capa

Esta es la estructura originalmente más simple. La cúpula metálica se encuentra debajo de Mylar (una capa de PET adhesivo) y tiene un respiradero para garantizar una sensación y uso básicos.


Estructura de doble capa

En comparación con la estructura de una sola capa, tiene un espaciador adicional que se adhiere mejor a Mylar y tiene un buen contacto con la PCB. Tiene una mejor sensación (algo similar a un interruptor de membrana). Además, el orificio de ventilación en la estructura de la membrana conductora de doble capa es más eficaz para evitar que la capa de PET sea rayada por las rebabas del domo metálico, y también evita que el polvo entre en la capa de PET.


Impresión EMI

Hay una capa de pasta de plata en la parte superior de Myalr - ESD (Control de descarga electrostática). EMI se utiliza principalmente para evitar que el dispositivo objetivo sufra daños por electricidad estática, queh se generapor electrones ysus productos periféricos.


Adhesivo de goma

Se imprime una capa de pegamento de goma (pegamento de silicona) en la parte superior de la capa Mylar o EMI, por lo que este tipo de producto puede adherirse firmemente a las placas de circuito de PCB / FPC.


Aplicación de domo de metal

El domo de metal se usa principalmente en teléfonos móviles, telefonía por Internet, varios controles remotos, MP3 / MP4, radio, cámaras digitales, máquinas de aprendizaje, teclados de control de juegos, hornos microondas, tableros de instrumentos para automóviles, telescopios, juguetes, etc. Tiene una mejor sensación y un mayor vida útil que el interruptor de membrana anterior.
