Guía de diseño de teclado de goma conductiva


El teclado de goma conductivo es un tipo de teclado que puede conducir electricidad a través de un cierto adhesivo de goma conductivo.

Cuando presione el botón de la tecla que se conecta con la PCB, el teclado puede conducir electricidad, mientras suelta el botón, no conducirá electricidad.

Teclado y botones de goma de silicona conductivason ampliamente utilizados en control remoto y varios interruptores.

Hay cuatro opciones para teclados de goma conductores:

1. tinta conductora

2. Pastillas de carbono

3. Cúpulas metálicas

4)Pastillas de metal (pastillas de cobre y oro y pastillas de níquel)

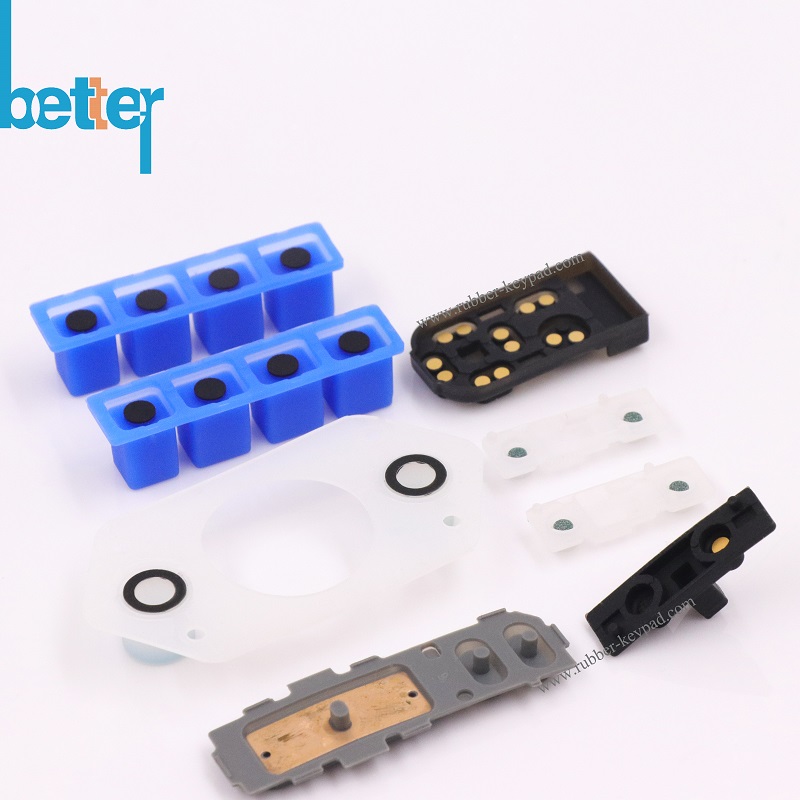

formas conductoras - teclado


Estructura de diseño de teclado de goma de silicona

1. Botón y llave de silicona
2. Almohadillas de botón de silicona
3. Correas flexibles de botones y teclas
4. Recorrido de botones y teclas
5. Botón conductivo: pastillas de carbono y pastillas de grafito, etc.


Notas:Diseñadores o fabricantes de teclados de silicona, no solo en consideración de la fuerza de accionamiento y la estructura de los teclados de goma de silicona, como los viajes de los botones de silicona, los materiales conductores del teclado, las correas de los botones de goma de silicona, sino también en vista de la superficie de silicona y las demandas de materiales, como símbolos e íconos, protectores cubierta del teclado, teclados de silicona elección de materiales y transparencia, dureza, recubrimiento de pulverización de color, etc.

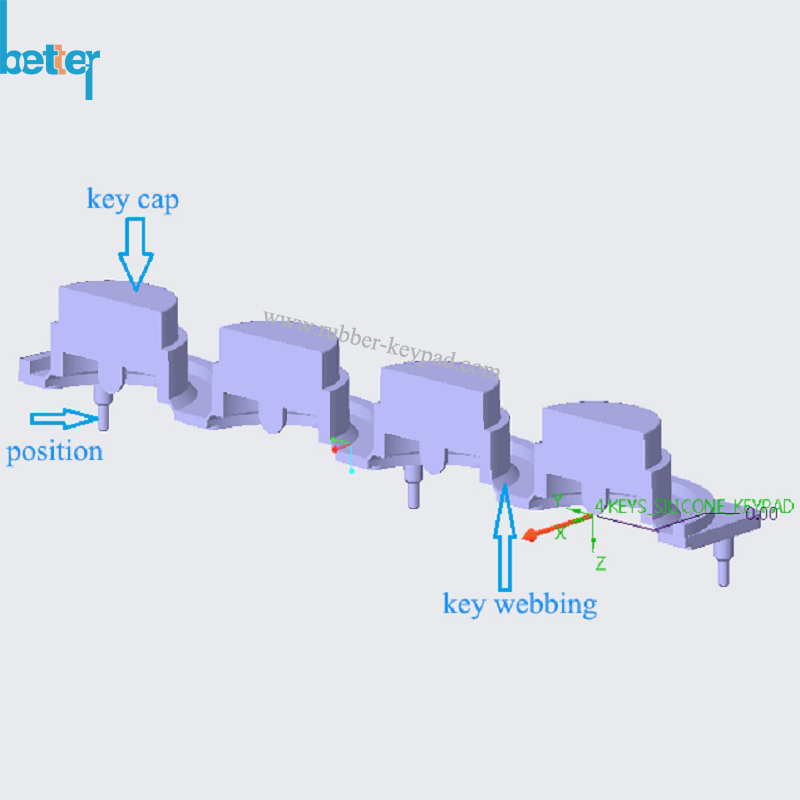

3D- 剖面 -keyboard 2


Conductores de botones de teclados de goma de silicona
1. Impresión de tinta conductiva
2. Pastillas de carbono negro

3. Cúpulas metálicas

4. Pastillas de oro y pastillas de níquel


Impresión de tinta conductiva

La tinta conductora es un tipo de tinta que puede conducir electricidad. En la mayoría de los casos, este tipo de tinta se infunde con un material conductor, como grafito u otros materiales conductores, para permitir la conducción eléctrica.

La tinta conductora es una forma más económica de establecer trazas conductoras modernas, ya que la impresión es un proceso puramente aditivo que produce poco o ningún flujo de residuos que luego deben ser recuperados o tratados.

Las resistencias de la tinta conductora son demasiado altas para la mayoría del trabajo de la placa de circuito, y la naturaleza no rígida de los materiales permite que se ejerzan fuerzas indeseables en las conexiones de los componentes, causando problemas de confiabilidad. En consecuencia, dichos materiales solo se utilizan en una gama restringida de aplicaciones.

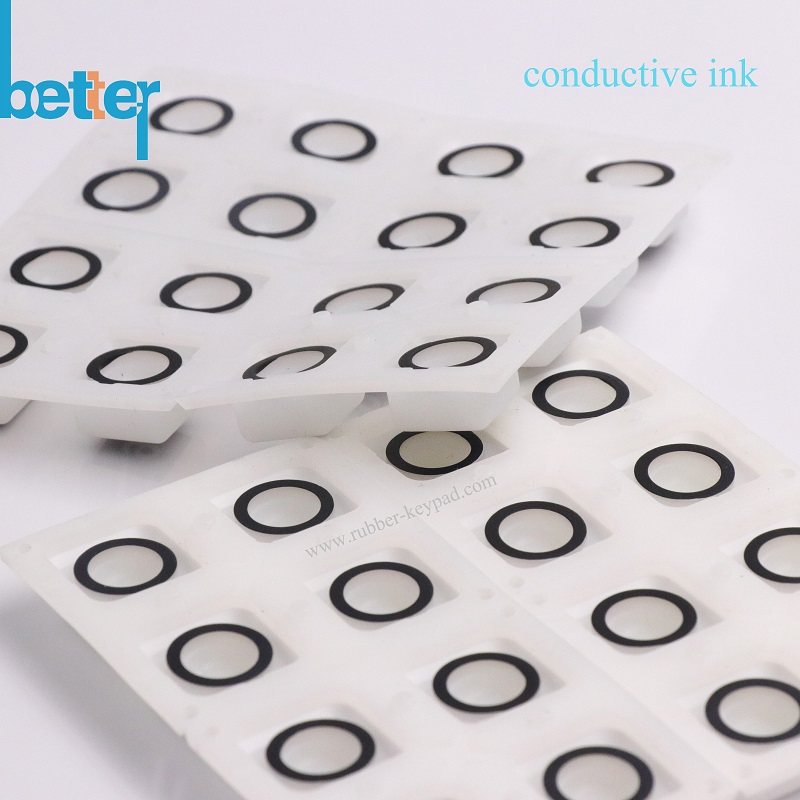

tinta conductora 2

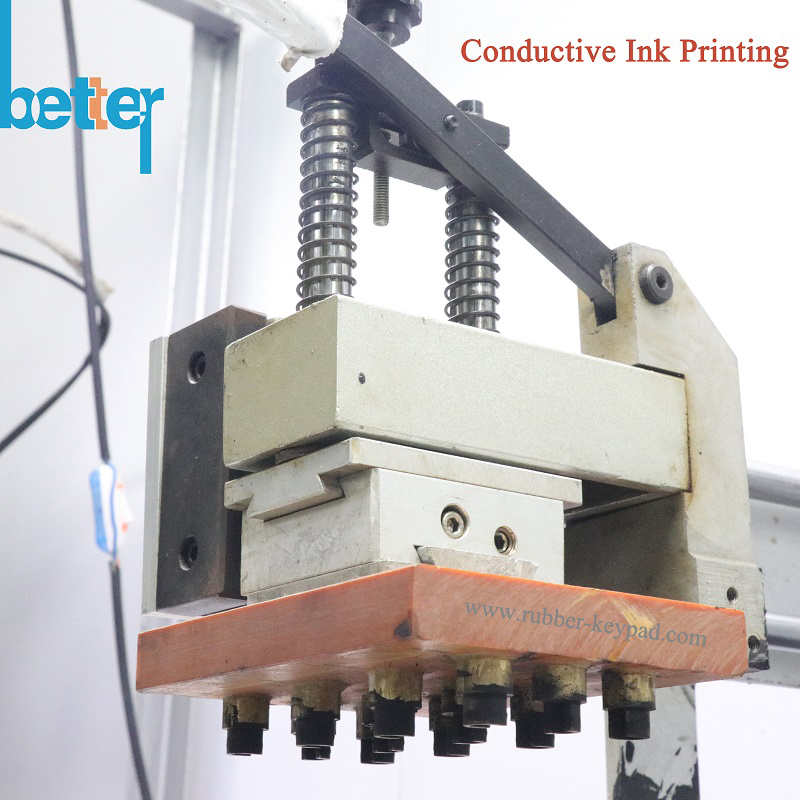

impresión de tinta conductiva 2



Pastillas de carbono negro

Las píldoras de carbono conductivas se fabrican típicamente a partir de un material conductor de silicona que contiene carbono que se utiliza como un tipo de material conductor. Las píldoras conductoras se moldean en los actuadores de las teclas. Cuando la píldora de carbono hace contacto con el circuito, está cerrando el circuito en una PCB o traza de circuito flexible.

Las píldoras de carbón están firmemente unidas a la parte inferior del teclado en cada ubicación del interruptor durante la operación final de moldeo. Las píldoras de carbón se colocan en el molde de manera similar al moldeo por inserción utilizado para moldear terminales en conectores eléctricos.

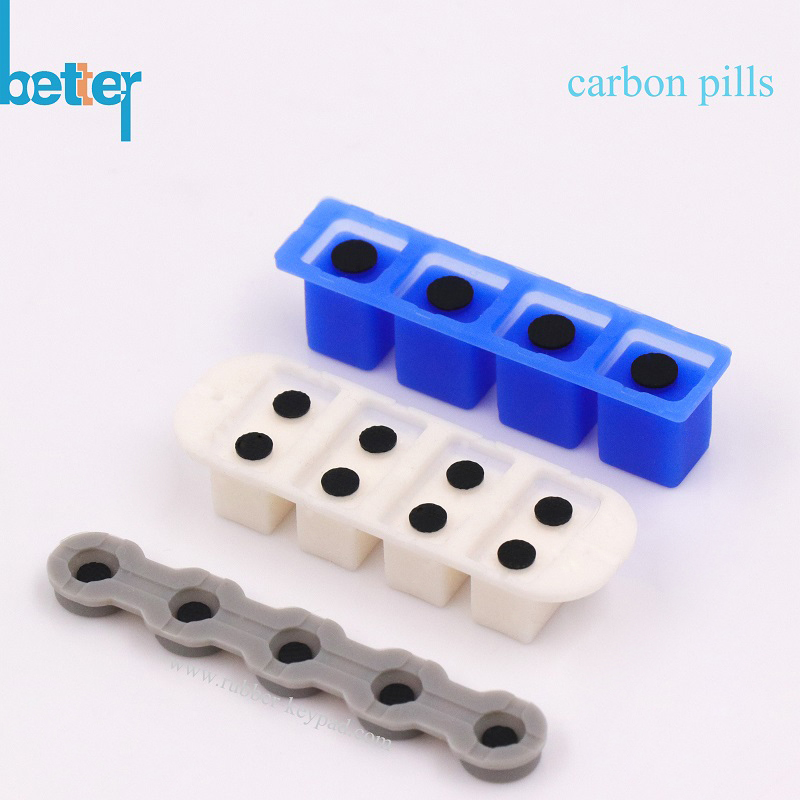

pastillas de carbono4

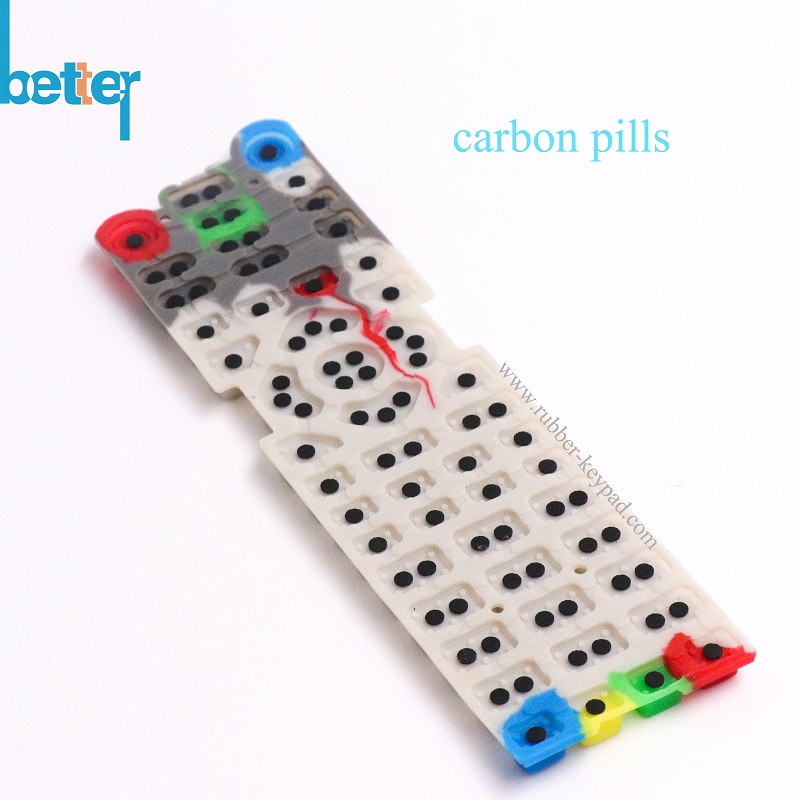

pastillas de carbono2

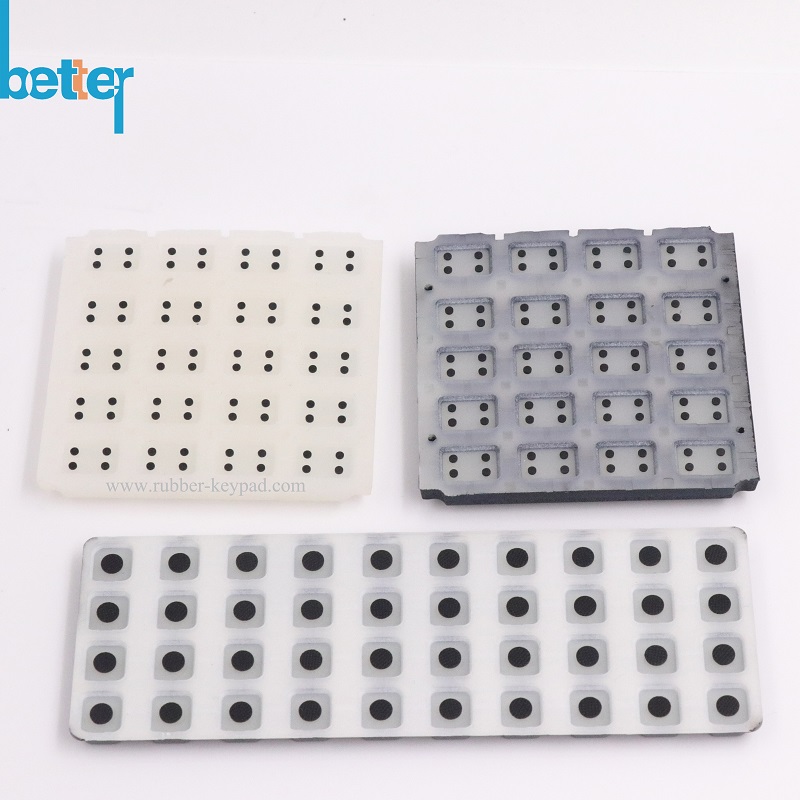

pastillas de carbono 5


Los teclados de goma conductores forman un cierre de interruptor eléctrico cuando se presiona el teclado y la píldora semiconductora entra en contacto físico con conductores interdigitados expuestos en una placa de circuito impreso. El cierre del interruptor se realiza al final del recorrido del teclado y la superficie de la píldora debe estar paralela a la placa de circuito impreso para proporcionar el cierre del interruptor.

Los teclados de goma conductores proporcionan una sensación táctil al usuario mediante una característica llamada cono de fuerza entre el borde inferior del teclado y la base circundante.



Cúpulas Metálicas

¿Cuál es el significado de la cúpula metálica?

Las cúpulas metálicas táctiles son contactos de interruptor momentáneos que, cuando se usan junto con una placa de circuito impreso o membrana, se convierten en interruptores táctiles normalmente abiertos. Las cúpulas metálicas táctiles se colocan en placas de circuito impreso mediante cinta adhesiva sensible a la presión.

En otras palabras, con una fuerza de interruptor de domo adecuada, el teclado de goma con domo de metal puede conducir electricidad.

Las cúpulas metálicas se pueden usar para contacto eléctrico, solo para elementos táctiles, o tanto eléctricos como táctiles.

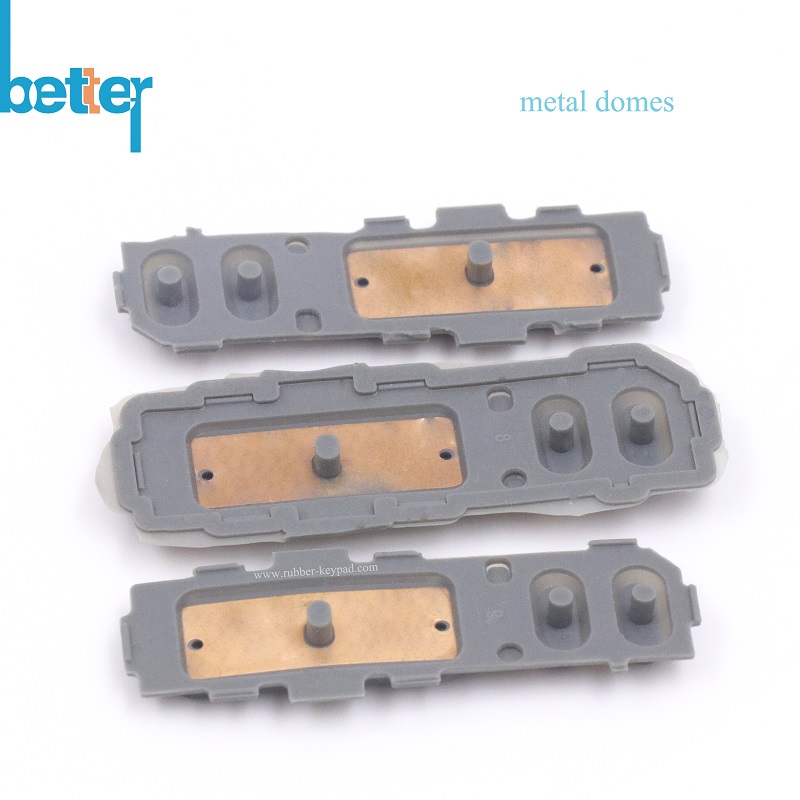

domos de metal1

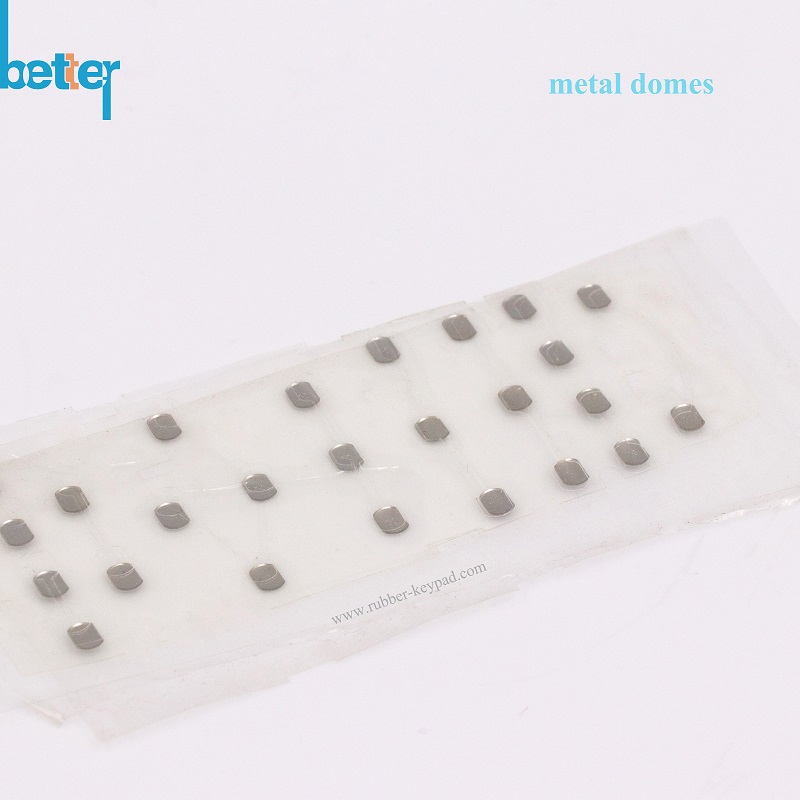

domos de metal2



Cobre &Pastillas de oro y pastillas de níquel

La píldora de oro y la de níquel tienen mejor conductividad que otros métodos conductivos.

Para la píldora de oro, que lleva mucho tiempo, requiere que los trabajadores la pongan uno por uno en el molde. Es por eso que la píldora de oro es más cara.

Para la píldora de níquel, que se puede poner en el molde rápidamente como una píldora de carbono por molde específico.

La mayor ventaja de la píldora de oro y la píldora de níquel es que su resistencia es menor que otras formas conductoras, por lo que tienen una vida útil más larga.


pastillas de oro 1

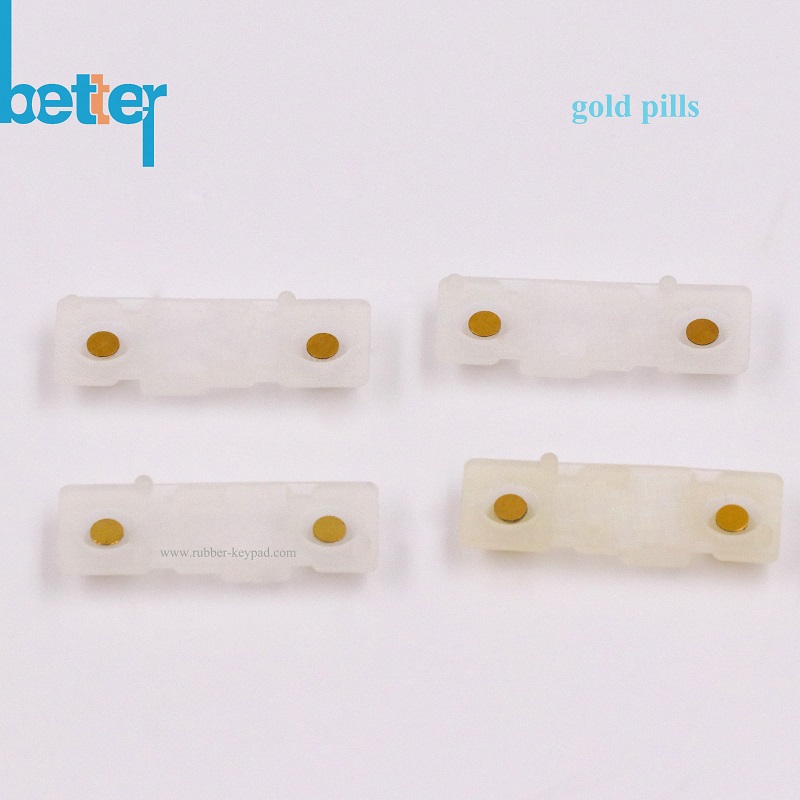

pastillas de oro 2

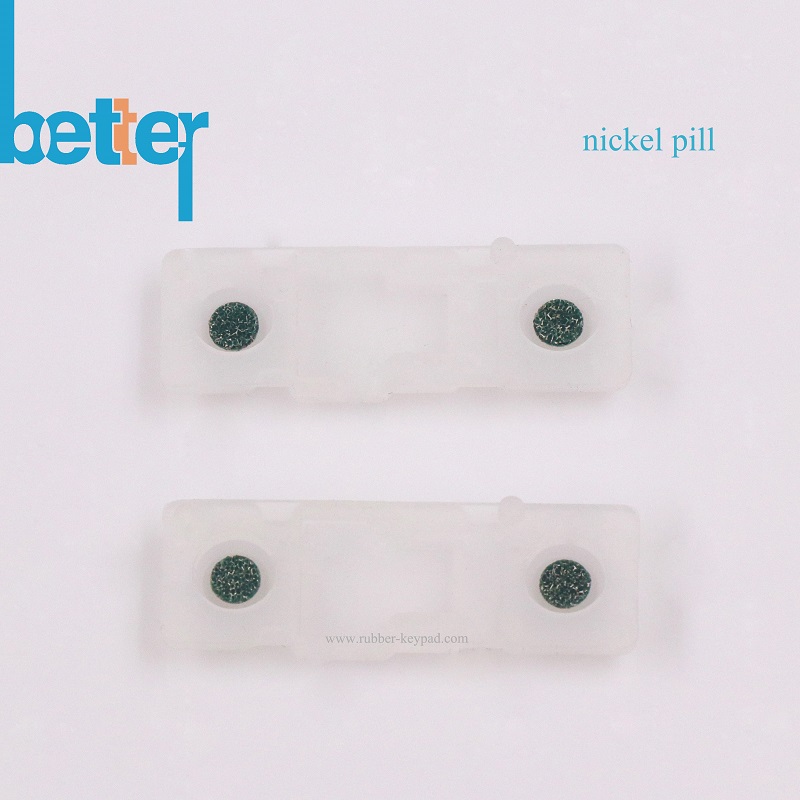

píldora de níquel 1
