Píldora de carbono

Número Navegar:3     Autor:Sunny Ou     publicar Tiempo: 2017-06-19      Origen:www.better-silicone.com

Almohadillas de grafito YPastillas de carbono

Teclado de goma de silicona conductora con pastillas de carbono o almohadillas de grafito que se usa ampliamente en productos electrónicos como componentes de interruptores.

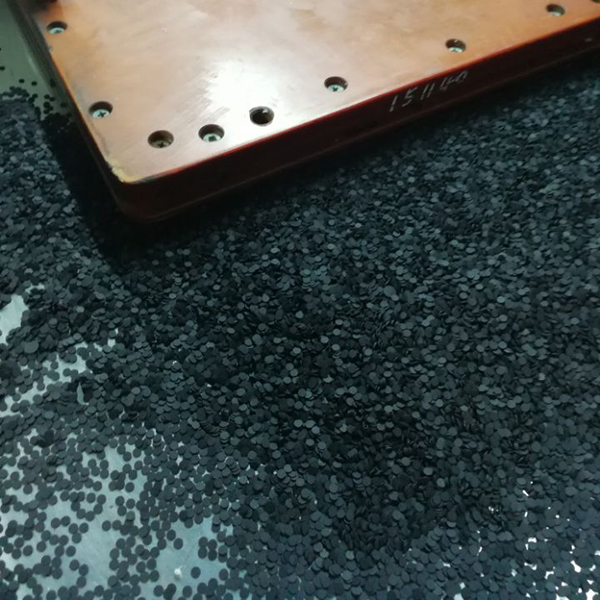

grafito pads.jpg


A continuación se habla principalmente de la ingeniería de producción de píldoras de carbono.

1. Flujo de proceso depastillas conductivas de carbono.

Caucho de silicona metílica etil 110-Z + carbono acetileno → Mixto → Moldeado por compresión (primera vulcanización) → Secado en el horno (segunda vulcanización) → Troquelado para diferentes formas → Limpieza → Secado → Prueba de calidad → Embalaje

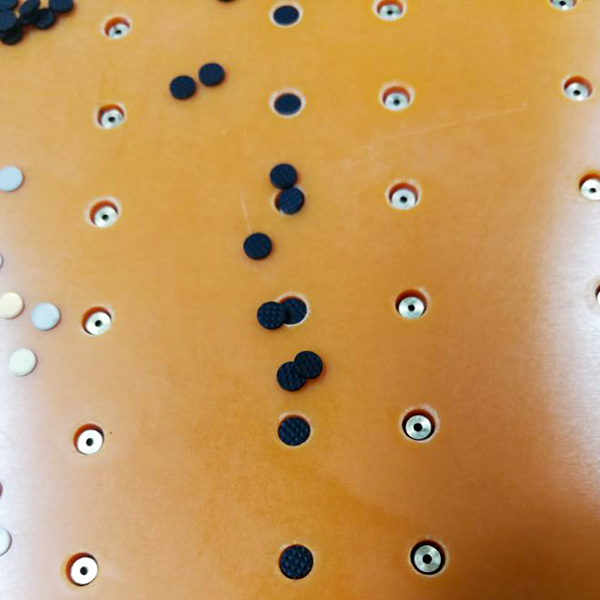

carbon pill.jpg


2) ComLuncarbono conductormateriales de pastillas

Materias primas

Ratio material

Caucho de silicona de metil etil 110-Z

60%

Carbono acetileno

40%

Notas: Diferentes materiales metálicos conductores y diferentes proporciones tienen diferentes resistencias.

3)

Artículos

Estándar

Quitarse negro

Usando 3M800 # pegatinas para tirar, pero no caer negro

Resistencia

Pastilla de carbono <100ΩPastilla de metal <1ΩPíldora de plata en polvo <10Ω

Dureza

70 ± 5

Grosor

0.3-0.4, 0.4-0.50.5-0.60.6-0.70.7-0.8Tolerancia: ± 0.1mm

Apariencia

Sin flash, rebabas, cepillo, dentado. ≤0.05mm

Toda la vida

21V --- 0.3AF> 100,000 golpes. No se queman las píldoras de carbono, y la resistencia cumple con las especificaciones.

Pegamento adhesivo

Completamente adhesivo con caucho de silicona en 60 segundos bajo una presión de hasta 100Ttemperatura 170 ℃ ± 10 ℃.

Periodo de tienda

36 meses disponibles bajo área seca

píldora de carbono conductora keypad.jpg

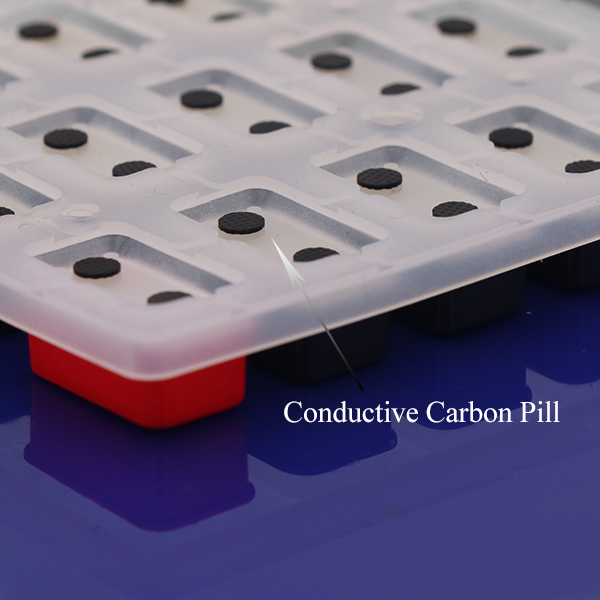

Goma conductora keypad.jpg

4. Dimensión del diámetro

Dimensión de la píldora de carbono

<Ф3

Ф3-4

Ф4-5

> Ф6

Tolerancia de diámetro

± 0.05

± 0.05

± 0.05

± 0.05

Diámetro Tolerancia Positiva

± 0.07

± 0.07

± 0.07

± 0.08%

Diámetro Tolerancia Negativa

-0.07

-0.07

-0.07

-1,2%
