Píldoras de carbono conductivas listas para usar para teclado de goma

Catálogo de pastillas de carbono.pdf

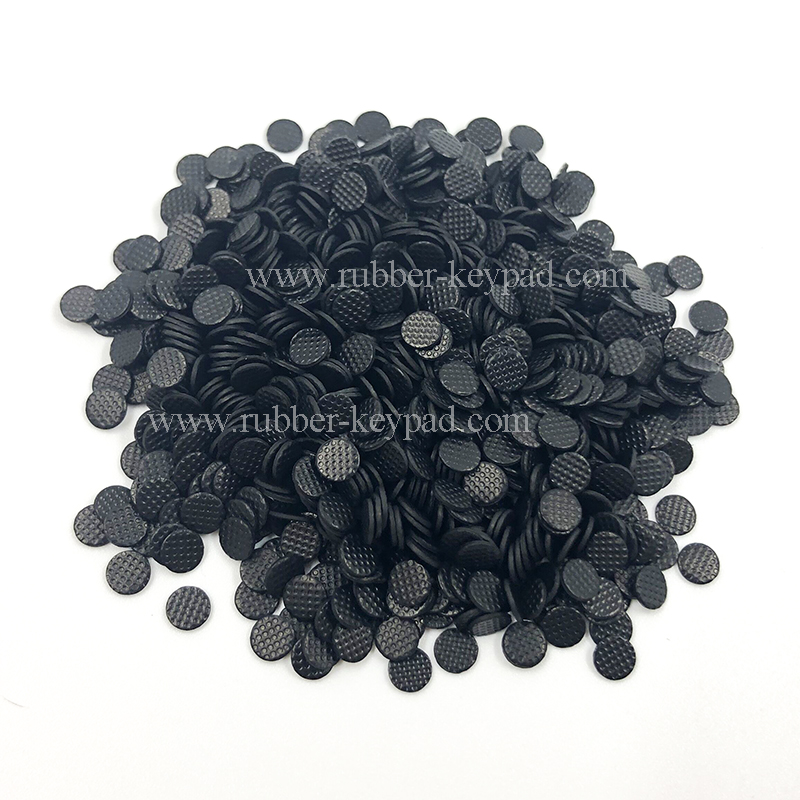

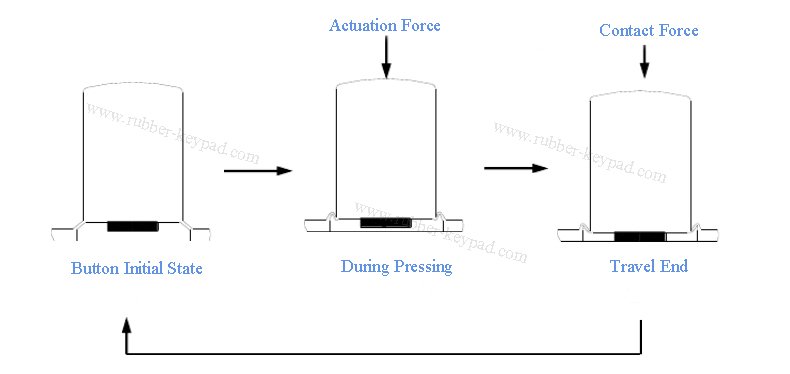

Pastillas de carbonoTambién se denominan almohadilla de carbono, grafitos conductores, contacto de carbono conductor y píldoras de grafito para el teclado de goma.Pastillas de carbono conductivasse usan comúnmente en el teclado de goma de silicona como parte de conducción. Hay cuatro formas conductoras para los botones de goma del teclado, las píldoras de carbón condutivas, la impresión de tinta condutiva, las píldoras de metal y las cúpulas de metal. En el teclado de goma convencional, cuando se presionan los botones de goma, las correas de los botones provocarán una fuerza de accionamiento. Luego, las píldoras de carbono conductoras de botón de goma entrarán en contacto con la PCB y se producirá electricidad.

Pastillas de Carbono y Grafitos Están hechos de caucho de silicona con carbono. La almohadilla de carbono condutiva se puede troquelar en diferentes formas. La forma más común es redonda. Oval o rectángulo también está disponible. Los grafitos conductores se pueden convertir en diferentes resistencias. La resistencia más baja de las píldoras de carbono puede ser inferior a 10 ohmios. La resistencia común es de 10-100 ohmios.

Pastillas de carbono Tipos

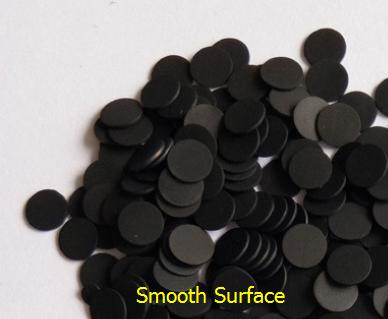

Pastillas de carbono mate lisas: La superficie es mate y lisa.

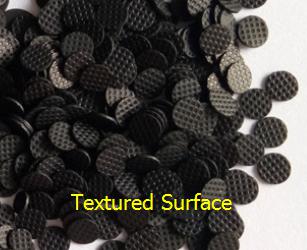

Pastillas de carbono con textura:hay pequeñas rejillas en la superficie

Pastillas de grafito condutivas de baja resistencia:menos de 10 ohmios

Resistencia común al contacto de carbono:menos de 50 ohmios

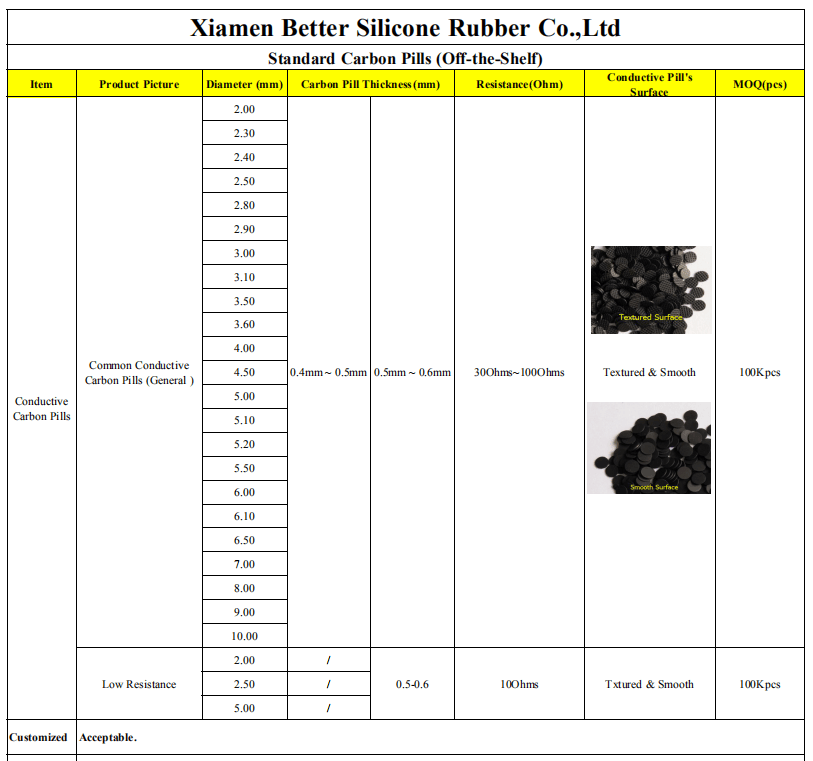

Pastillas de carbonofuera de la plataforma enMejor silicona

Pastillas de carbono de diferentes diámetros están a la venta en Better Silicone. Para otros tamaños, la herramienta de troquelado de pastillas de carbono debe personalizarse.

Cómo pegar las píldoras Carbin al teclado de goma

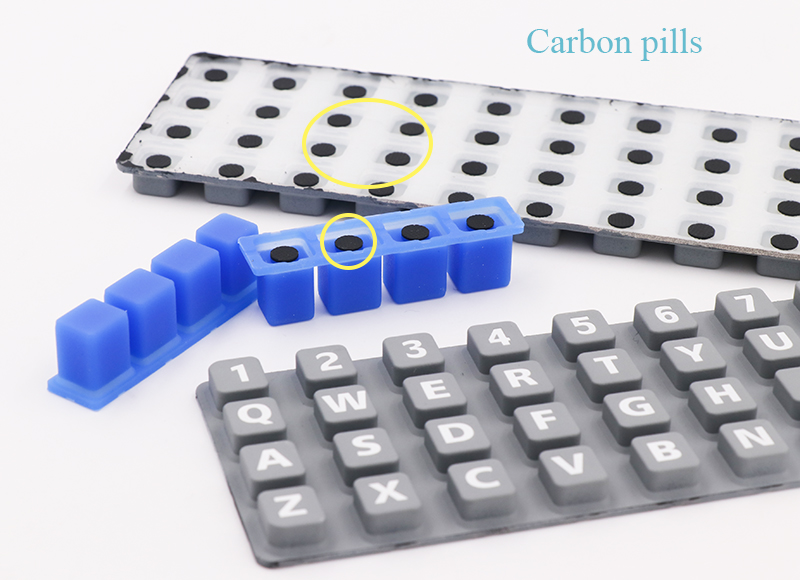

Las pastillas de carbono se moldean en la parte inferior del teclado de goma durante el moldeo por compresión. Una herramienta de posicionamiento de pastillas de carbono está hecha de acuerdo con el tamaño del molde del teclado de goma y las cavidades del molde. La herramienta de posicionamiento de la píldora de carbono se usa para sujetar las píldoras conductoras a las cavidades del molde del teclado de goma. Durante la vulcanización, las píldoras de carbono se adherirán a la parte inferior del teclado.
