Pauta de diseño del teclado de goma de silicona
Cuando trabaje con un nuevo producto que necesite botones de goma de silicona, tal vez tenga problemas con el diseño.
Uno de nuestros clientes franceses, que trabaja muchos años con nuestra empresa. Hacemos muchos diseños y fabricación de teclados de goma de silicona para ellos. Recientemente, está trabajando en un nuevo diseño. Nos pide que finalicemos el diseño del botón.
Este botón de goma de silicona requiere requisitos:
· - Silicona translúcida
· - Contacto circular de carbono
· - Cavidad para un led debajo de cada almohadilla
Por la información, sabemos que este teclado de goma personalizado sin ningún tipo deLeyendas de serigrafía,Personajes de grabado láserpero debe ser un teclado retroiluminado para iluminación LED,EléctricamenteBotones conductores de silicona.
Aquí hay algunos pasos de diseño:

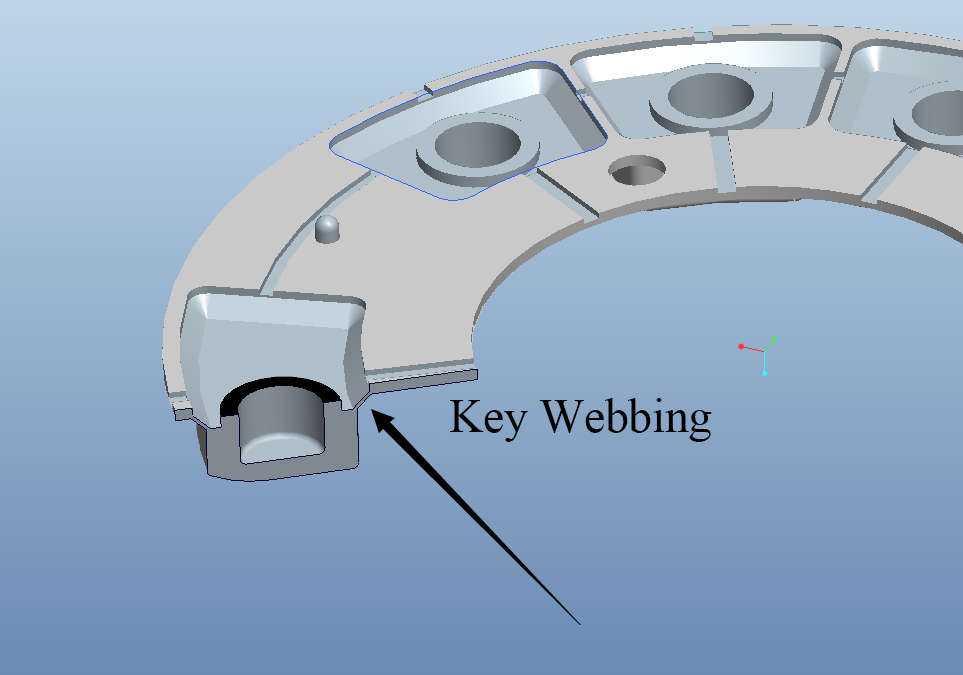

1.Correa de tecla de almohadilla de botón de goma | Fuerza de actuación de Keyboars

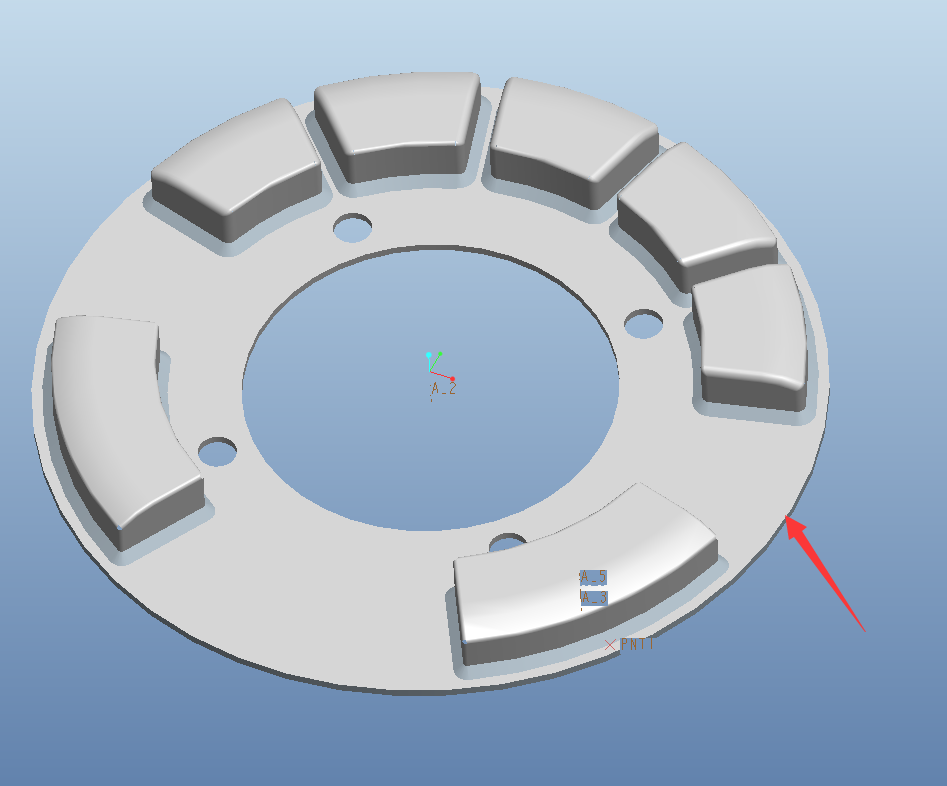

Para diseñar un teclado táctil, necesita una correa clave para lograr la fuerza de activación del teclado. En el diseño del cliente, no hay suficiente espacio para agregar. Con el permiso del cliente, nuestro ingeniero aumenta el diámetro exterior en 5 mm.
Después de la modificación, el elemento de accionamiento es de 130-160 g. Recorrido de goma del teclado: 1.2 mm

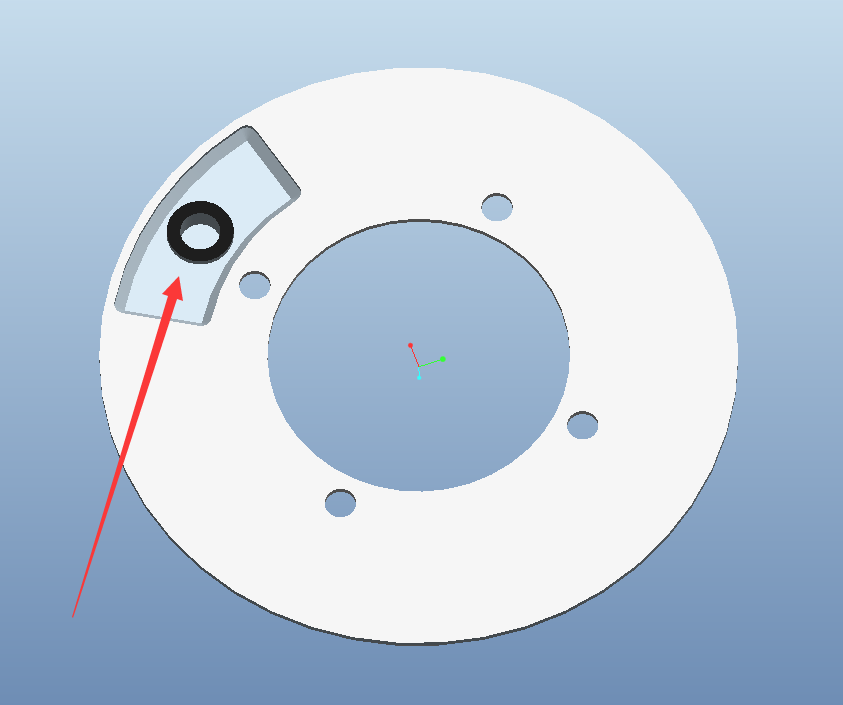

2. Teclado de goma de contacto conductor circular para LED
Generalmente, si coloca LEDS debajo del botón de goma, se sugiere hacer contacto de impresión de tinta conductiva. Como la impresión eléctricamente conductora puede ser de forma libre. Si se usa con píldoras de carbono, necesita herramientas de corte con troquel para cortar las formas, lo que requiere un costo adicional.

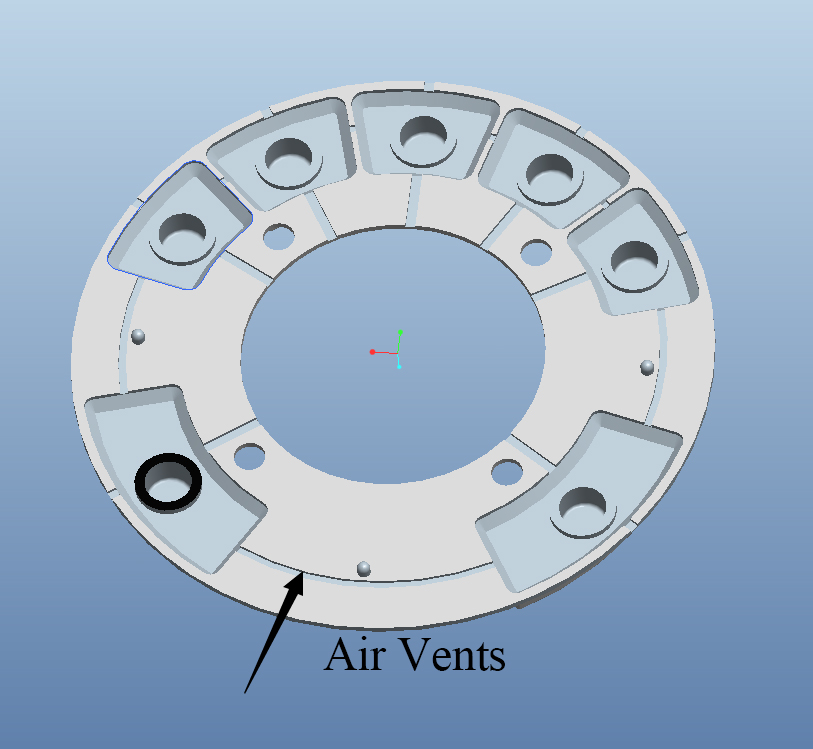

3. Ranuras de ventilación para almohadillas de goma conductoras personalizadas.
Para evitar que entre aire en la PCB, el teclado de silicona se adhiere a la PCB, se sugiere agregar ranuras de ventilación.

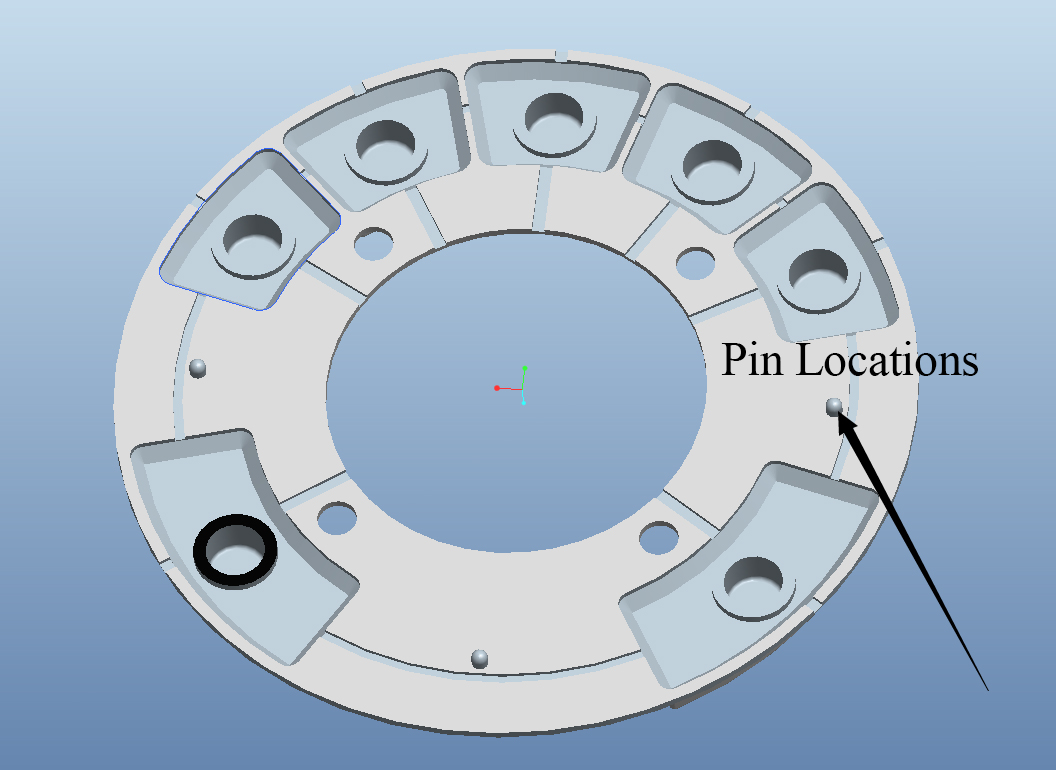

4.Pines de ubicación de la almohadilla de botón de goma.
Agregue 3 pines de ubicación de 2 mm para adaptarse a los LED.

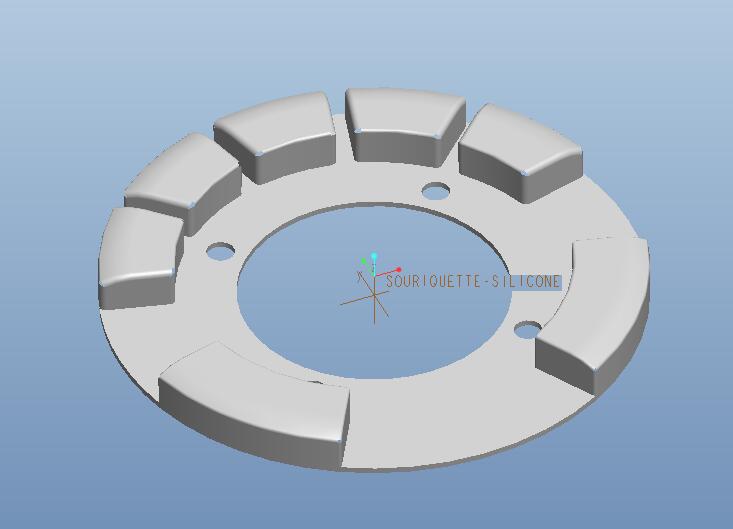

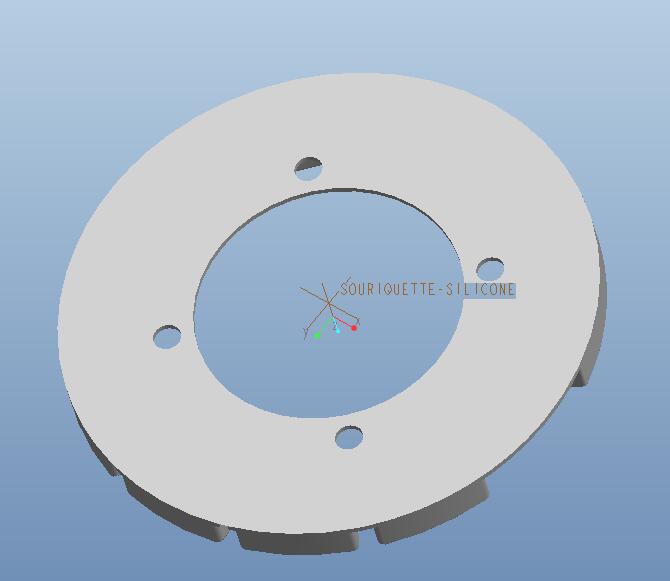

Después del diseño, enviamos un dibujo 3D a nuestro cliente para su verificación. Y aprueba el diseño y procede a la producción.
Xiamen Better Silicone Rubber Co., ltd no solo está especializado en la producción de teclado de goma de silicona, teclado de goma, botones de silicona conductores, sino que también puede ayudarlo a diseñar un teclado de goma de silicona.
Bienvenido a enviarnos sus ideas. Le ofreceremos las mejores soluciones.
