Pintura conductiva para botones de caucho de silicona

¿Qué es la pintura conductiva?Qué es la pintura conductora.pdf

La pintura conductora es un tipo de material compuesto conductivo, en el cual las partículas conductoras se dispersan uniformemente en el disolvente líquido. La pintura conductora está compuesta de polvo de carbono (grafito), polvo de oro, polvo de plata o polvo de cobre que se mezcla con la resina líquida. Cuando el líquido está seco y solidificado, las distancias entre las partículas conductoras se acortan, por lo que las partículas libres se mueven en la dirección del campo eléctrico externo para formar la corriente eléctrica. La pintura conductiva se usa ampliamente en circuitos integrados, PCB, RFID y teclado de caucho de silicona.

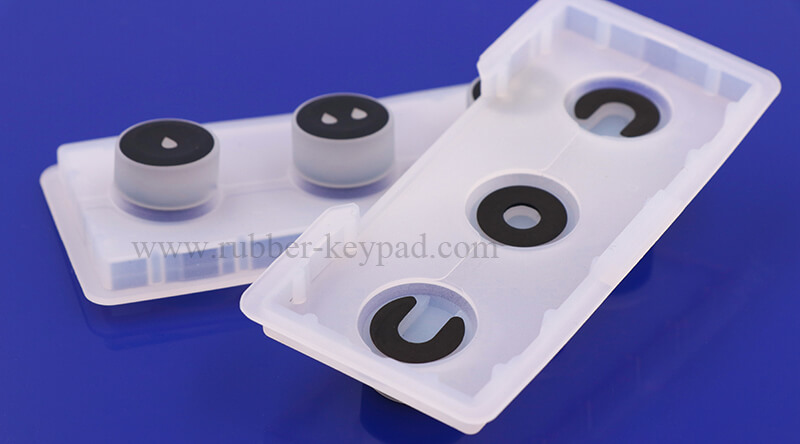

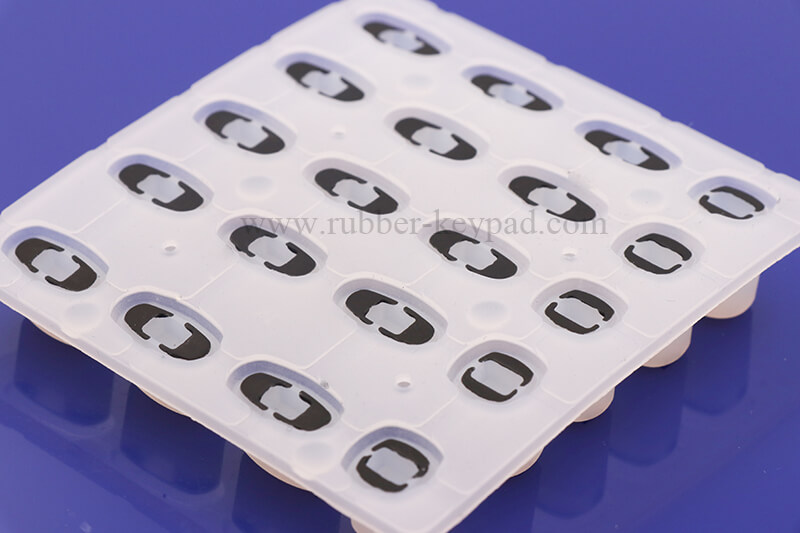

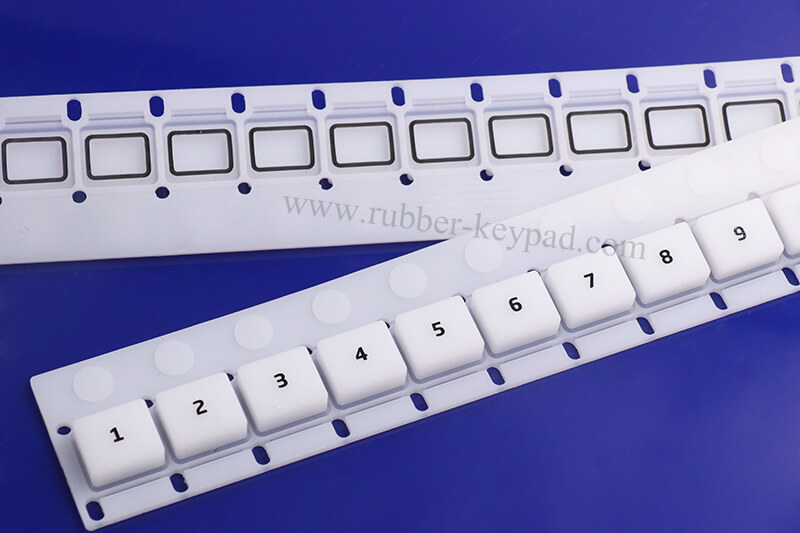

Botón de pintura conductiva Teclado de silicona de pastillas de carbono

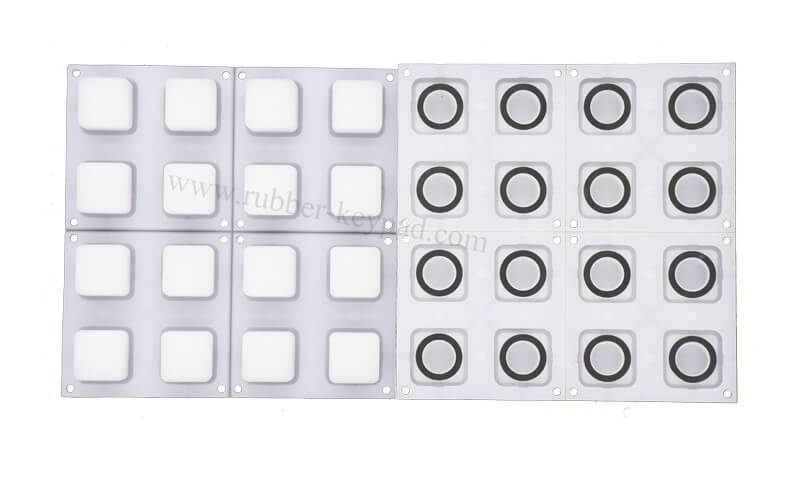

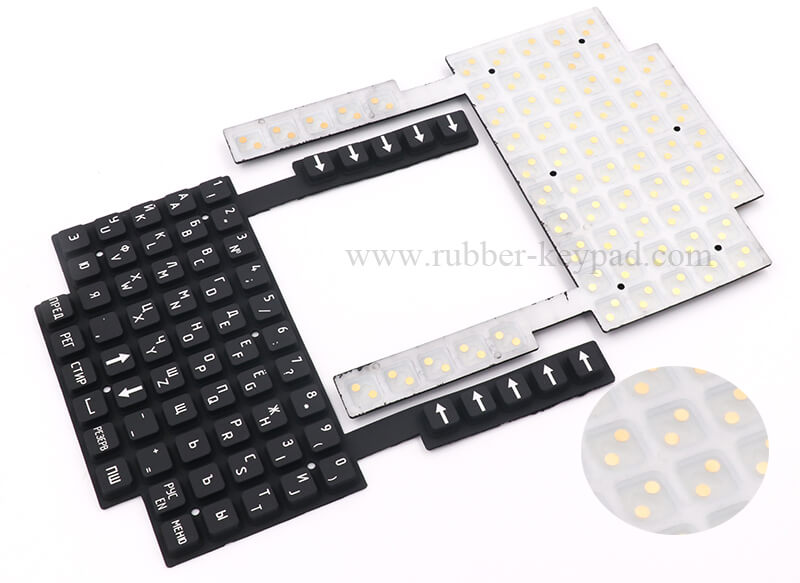

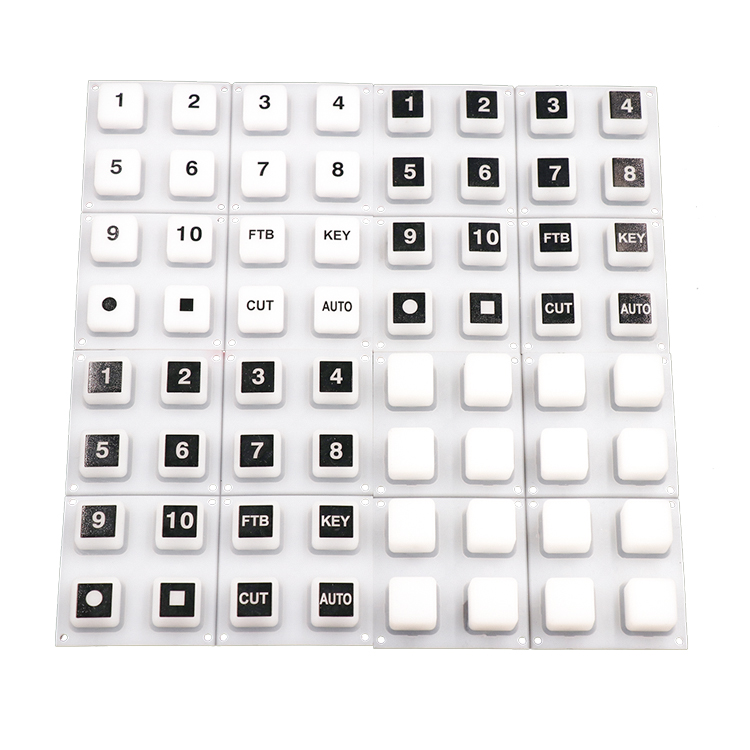

Teclado de goma conductora de pastillas de oroEl teclado MIDI Silicone Button 4x4 está impreso con tinta conductiva.

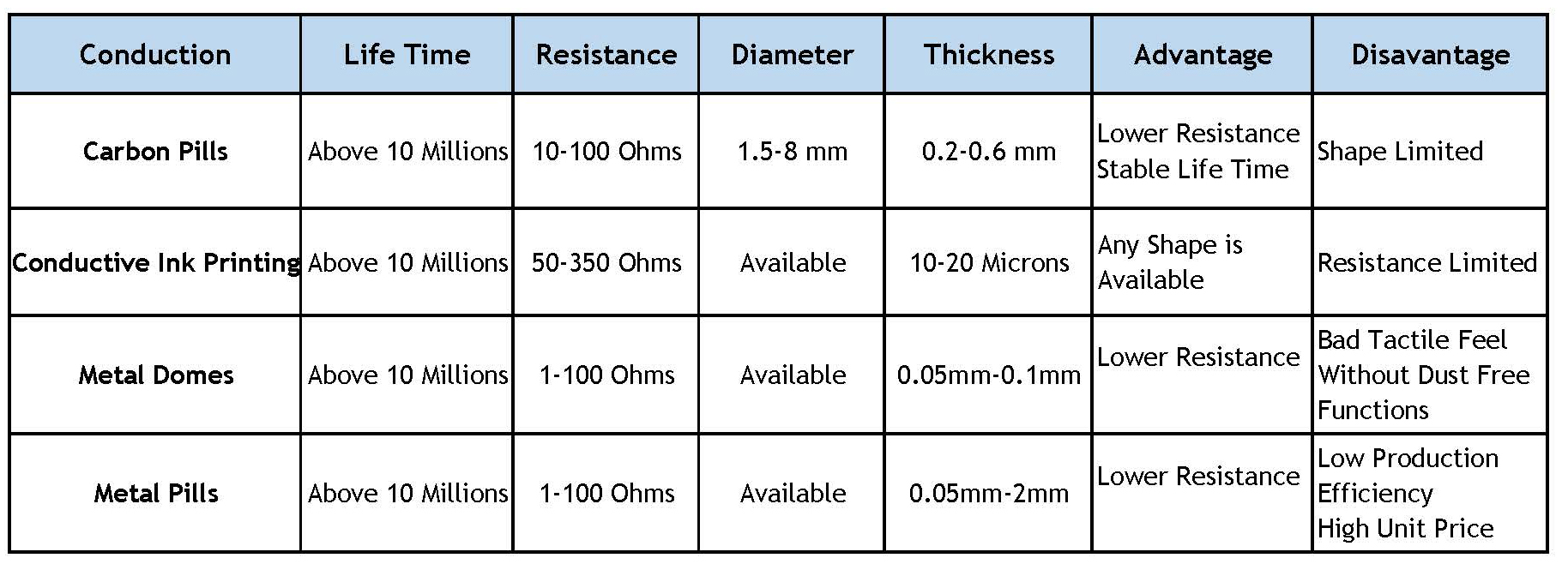

Los botones de pintura conductiva son un tipo de teclado de goma convencional. Existen otras tres formas comunes de conducción en la producción de teclados: píldoras de carbono, cúpulas metálicas y píldoras doradas. El procesamiento del teclado de tinta conductora es diferente del teclado de las píldoras de carbono. Generalmente fijamos las píldoras de carbón al teclado de goma durante el moldeo por compresión del teclado, pero la pintura conductora se imprime en la parte inferior del teclado después del moldeo por compresión, que necesita las herramientas de posición del teclado y las herramientas de impresión.

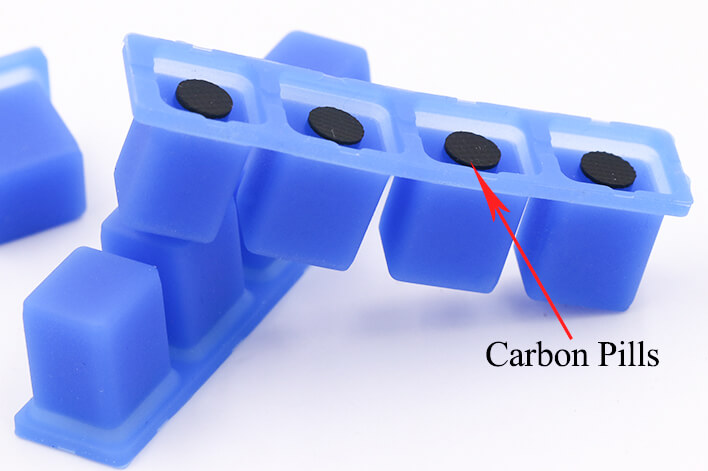

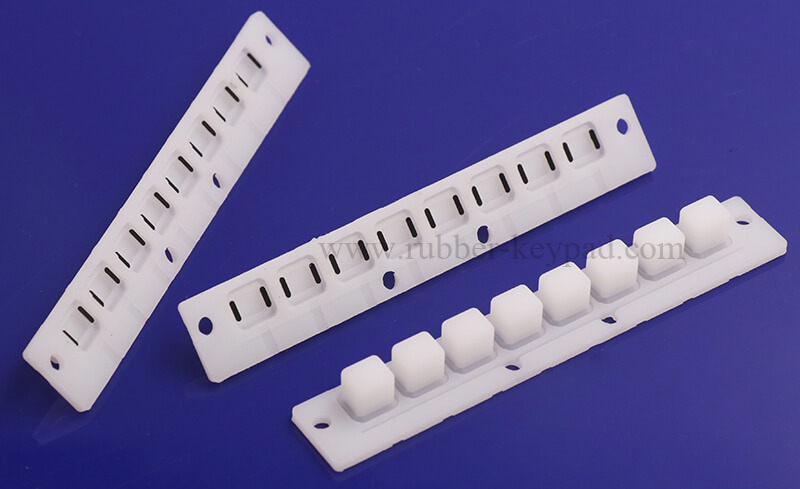

Procesamiento de teclado de pintura conductiva Píldoras de carbono Procesamiento de teclado de silicona

¿Cuáles son las ventajas del teclado de impresión de tinta conductiva?

1. Más económico y de alta eficiencia.

En comparación con el teclado de las píldoras de carbono, el teclado de pintura conductora puede ahorrar más costos ya que la tecnología de impresión de tinta conductora está madura ahora y el área de conducción puede hacerse en diferentes formas. La píldora de carbonos solo tiene las formas regulares, redondas y rectangulares. Si se necesitan otras formas irregulares, necesitamos personalizar las píldoras de carbono con un alto costo. Como las píldoras de carbón deben colocarse en el teclado de goma durante el moldeo por compresión, la eficiencia del moldeo es menor que el teclado de impresión de tinta conductiva.

2. El teclado de pintura conductora puede ser modificado.

Estos teclados impresos con tinta conductiva no modificada pueden ser modificados cambiando las herramientas de impresión de tinta o por trabajo manual, lo que no es factible para los teclados de silicona de píldora de carbono o los teclados de píldoras doradas.

¿Cuáles son las desventajas del teclado de pintura conductora?

1. Mayor resistencia.

La pintura conductora tiene mayor resistencia que las pastillas de carbón, las cúpulas metálicas y los teclados de las pastillas doradas. La resistencia es generalmente de 150-200 ohmios. Para reducir la resistencia del teclado de pintura conductora, debemos elegir pintura de alta calidad que contenga el polvo metálico y asegurarnos de la precisión de la herramienta de impresión y engrosar la capa de impresión.

2. Vida útil corta.

La impresión de tinta conductiva no es duradera como otras formas de conservación, porque la capa de pintura y tinta se desgastaría después de un uso prolongado. La resistencia aumentaría gradualmente a medida que se frota la tinta.
