Resuelva las dificultades de diseño y fabricación de botones de silicona

Número Navegar:0     Autor:teclado de goma     publicar Tiempo: 2019-04-27      Origen:motorizado

Como fabricante profesional de teclado de goma de silicona / botón de goma, Xiamen Better Silicone Rubber Co., Ltd siempre se encuentra con un diseño complejo de botones de silicona.

Recientemente, uno de nuestros clientes requiere una almohadilla especial para botones de goma de silicona. Aquí están sus requisitos.

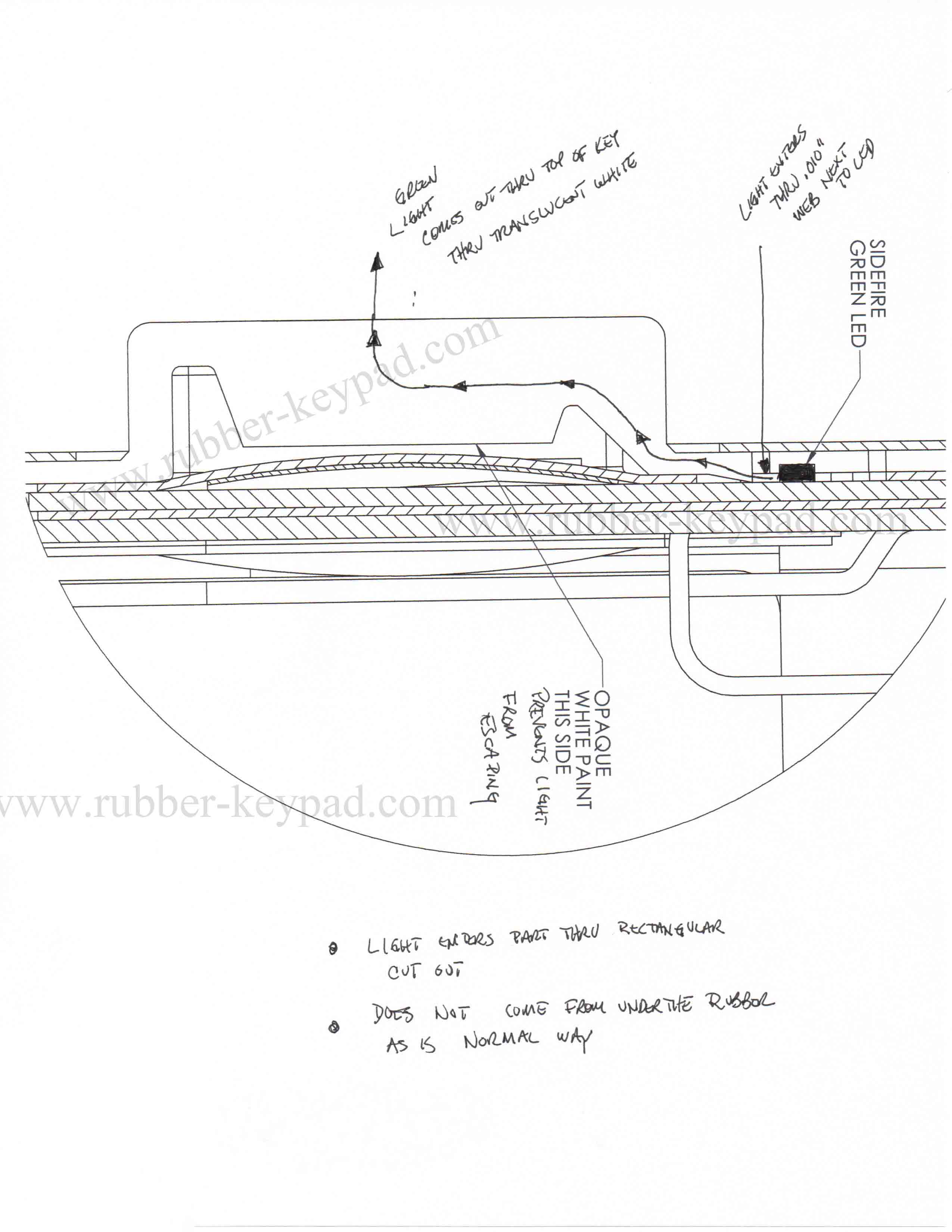

Estamos trabajando en un nuevo proyecto con el que necesitamos asistencia. Nuestro cliente quiere iluminar la llave derecha desde el borde. Planean encender esta tecla conduciendo la luz a través del muy delgado caucho de base de 0.010 \"en el costado del actuador (vea nuestra vista lateral img420 adjunta con una flecha que indica el flujo de luz hipotético) para encender el símbolo de la tecla de encendido. intentamos que nuestro Cliente reconsidere y use los LED ubicados debajo de la tecla, pero no cambiarán. Como puede ver, está diseñado para que la luz entre en el caucho donde se encuentra al lado del LED verde de fuego lateral (es por eso que puede\" t cualquier pintura en esa superficie) luego se desplaza hacia el lado del vástago del actuador de la llave a través de la función \"rampa \". La luz luego iluminará el caucho y el símbolo de la llave blanca translúcida. La pintura blanca opaca en la parte posterior de la parte está allí para evitar que la luz se filtre desde el fondo de la parte.

§ Flujo moldeado en durómetro opaco de goma de silicona roja y transparente alrededor de 50 durezas Shore

§ El caucho transparente debe ser el caucho más claro posible disponible

§ El rojo debe ser opaco.

§ Enmascarar la cara de la sección roja moldeada por flujo

§ Rocíe el lado derecho (cara de la pieza) en el área de la tecla de encendido con pintura blanca translúcida brillante

§ Rocíe la cara de la pieza con pintura negra opaca.

§ Enmascarar la parte posterior de la parte en el área de (5) LED claros (centro de la parte)

§ Rocíe la parte posterior de la pieza con pintura blanca (opaca) específicamente en la tecla de encendido y el área del LED

§ Grabado láser en la cara de la parte para exponer el símbolo blanco translúcido en la cara de la tecla de encendido y grabado láser para borrar el caucho en los (5) LED discretos

§ Imprimir texto en la tecla izquierda

§ Rocíe la cara de la pieza con revestimiento de PU

§ Aplicar el proceso de punteado de la tapa epoxi a dos (2) teclas

§ Troquelado o cortado con láser a través de la ventana rectangular para el LED de disparo lateral. Esto asegurará que no haya absolutamente ninguna pintura en este recorte ya que aquí es donde la luz LED ingresa a la pieza

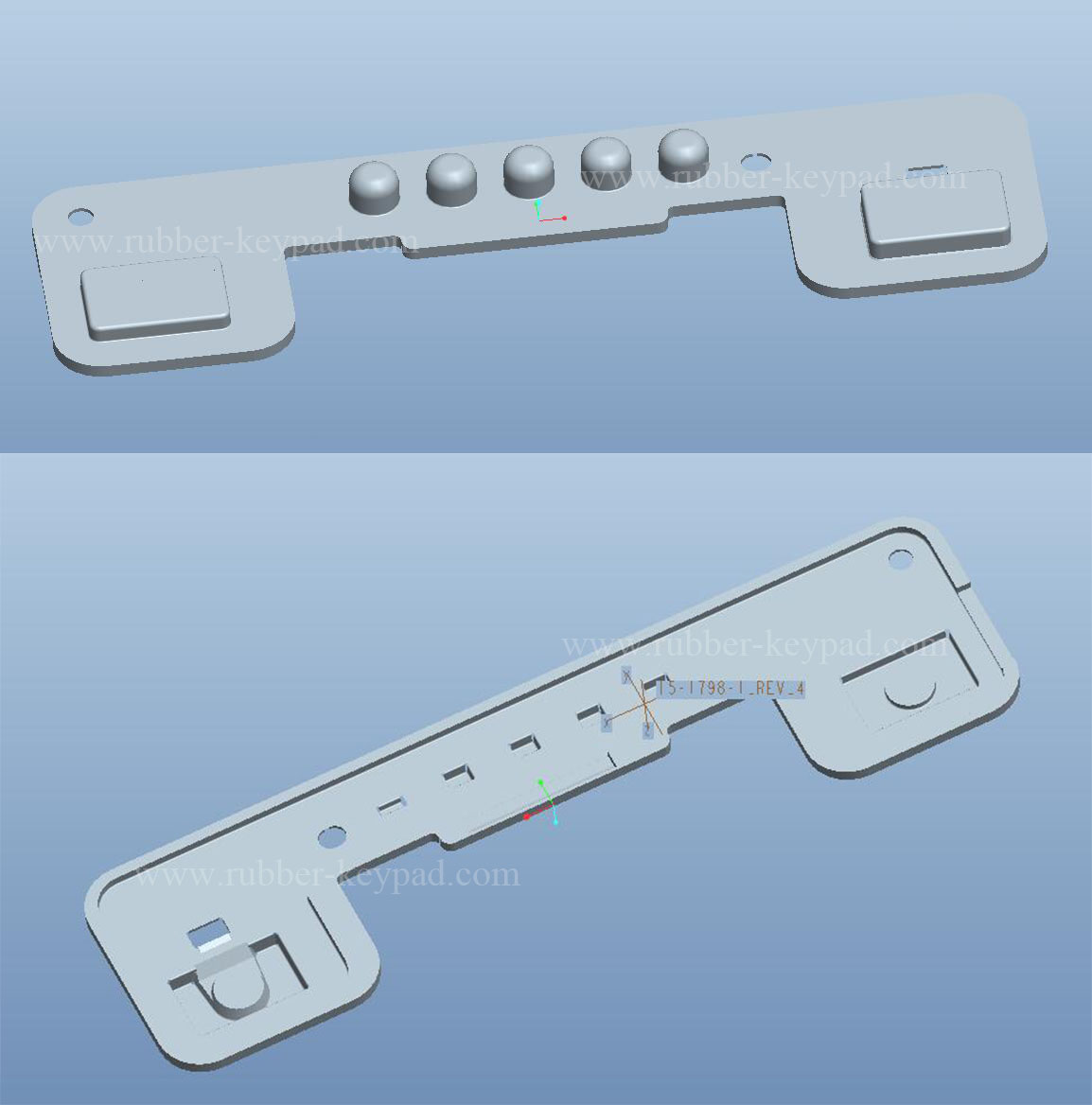

diseño de almohadilla de botón de silicona diseño de botón de silicona

Según la descripción, sabemos que este diseño de botón de goma de silicona no es fácil de producir, este diseño de botón integra todos los procesos de producción de botones de goma de silicona:

1. Almohadilla de goma de silicona transparente alta

2. Pulverización de color blanco, pulverización de color negro

3. Captura de doble color, también llamada tecla de configuración de doble color

4. Grabado láser / grabado láser de la tecla de encendido

5. Serigrafía de personajes

6. Teclas de botón de silicona

7. Revestimiento protector de poliuretano PU

8. Capa de epoxy / protección de revestimiento de epoxy

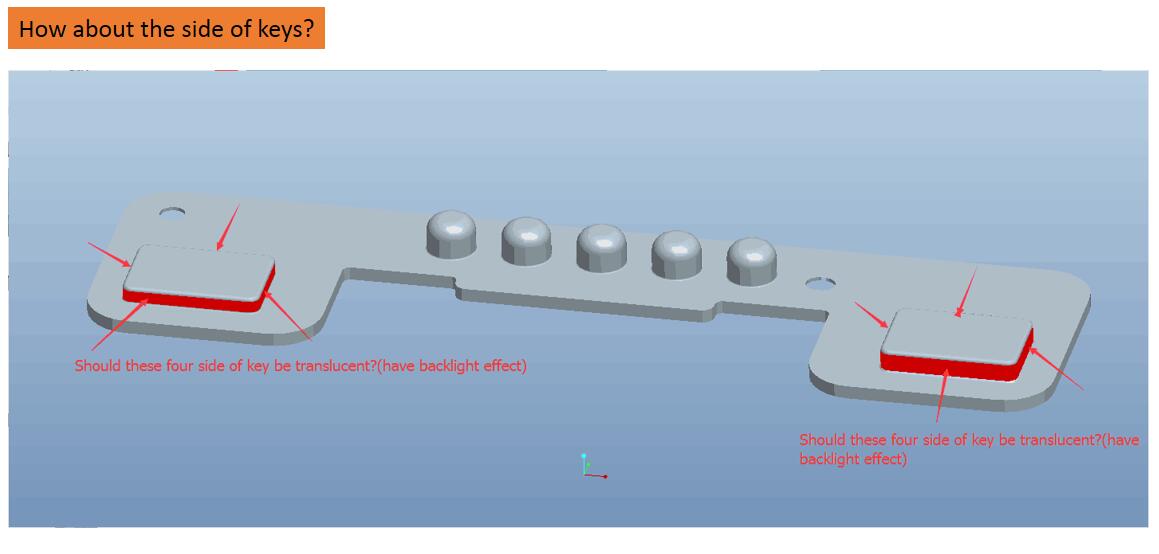

Del dibujo, primero debemos confirmar un problema:

pulsador electrónico

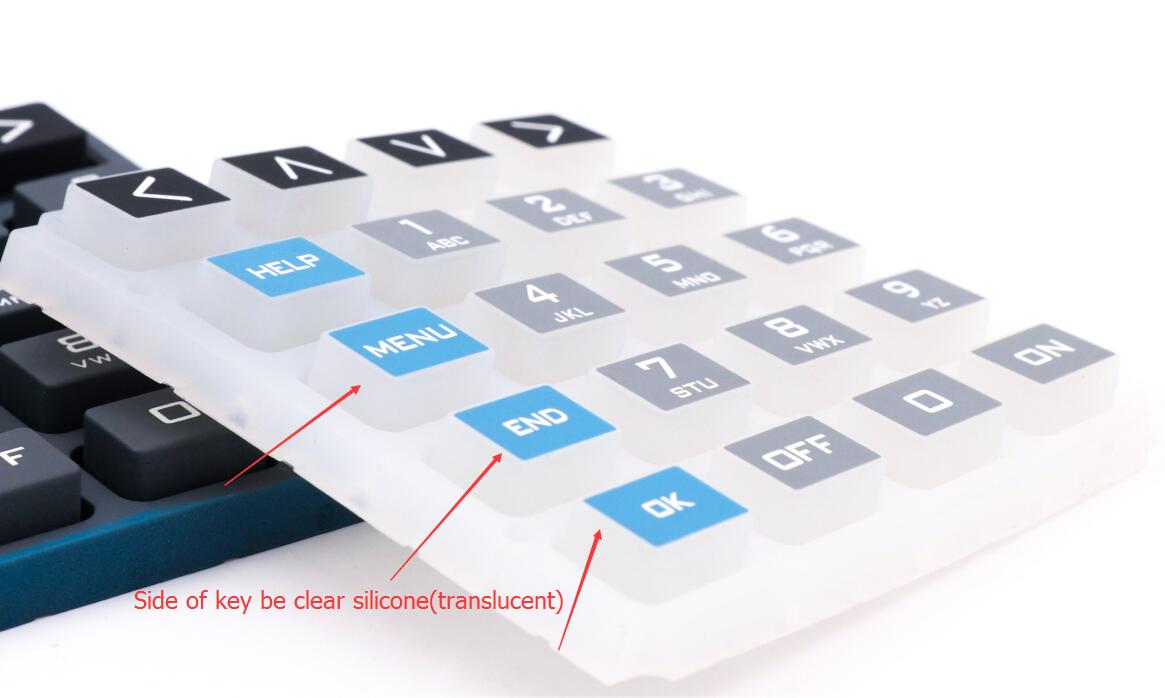

Si el lado de las teclas es translúcido, hay dos formas diferentes de lograrlo:

1)Proceso de grabado láser: Serigrafía primero y luego grabar con láser los símbolos.

2)Ahuecando la serigrafía.

teclado de goma personalizadobotón de goma de silicona

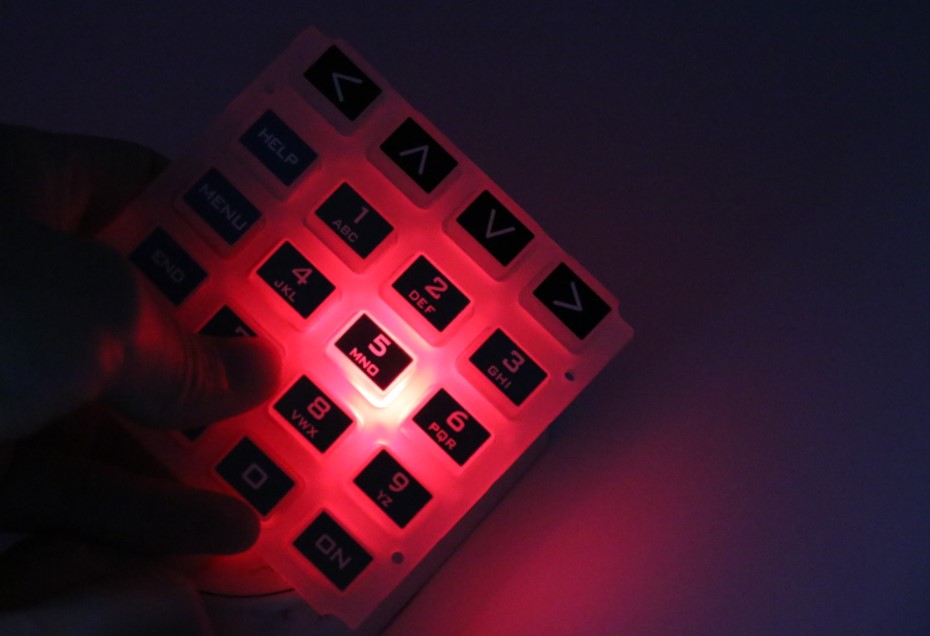

Después de la confirmación con el cliente, quieren que los lados sean opacos. Para procesar mediante grabado láser para lograr un efecto de luz de fondo.

Prototipo de almohadilla de botón de goma de silicona:

Botón de goma de silicona transparente

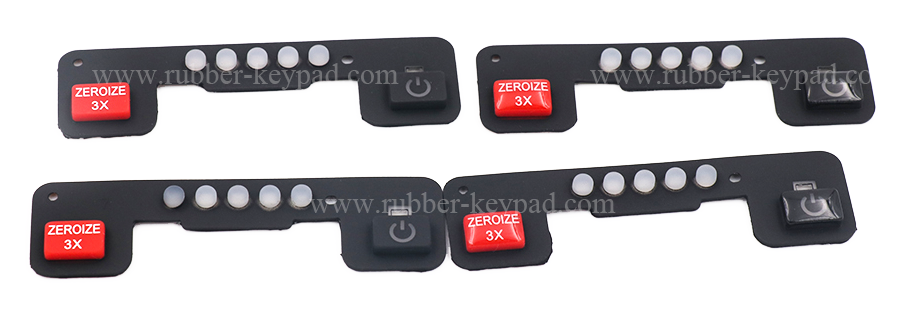

Prototipo de teclado de goma de silicona

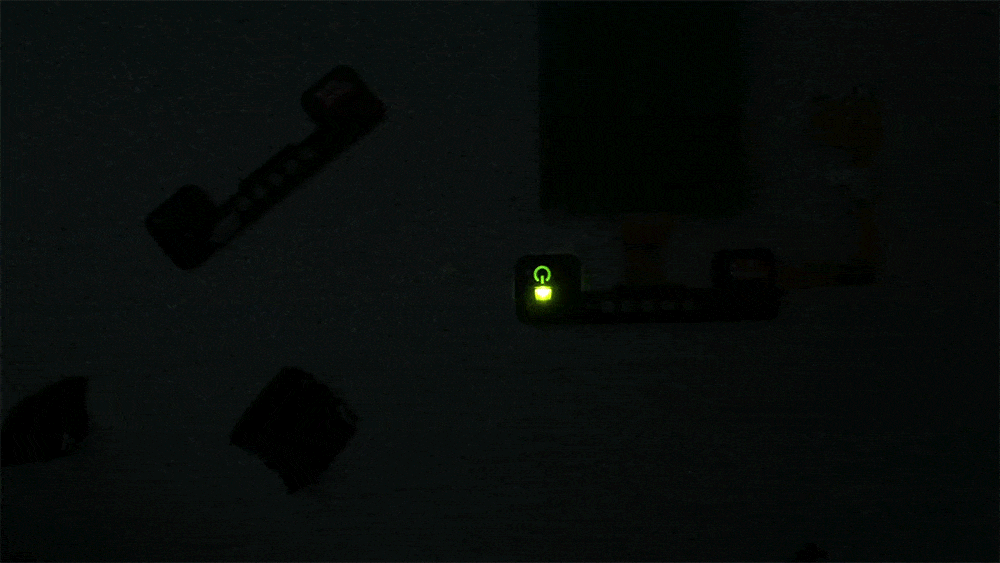

Teclado LED de goma de silicona

Para asegurarnos de que la luz no se deslice a través de las grietas, también hacemos la pintura blanca debajo de la tecla de encendido.

botones de silicona

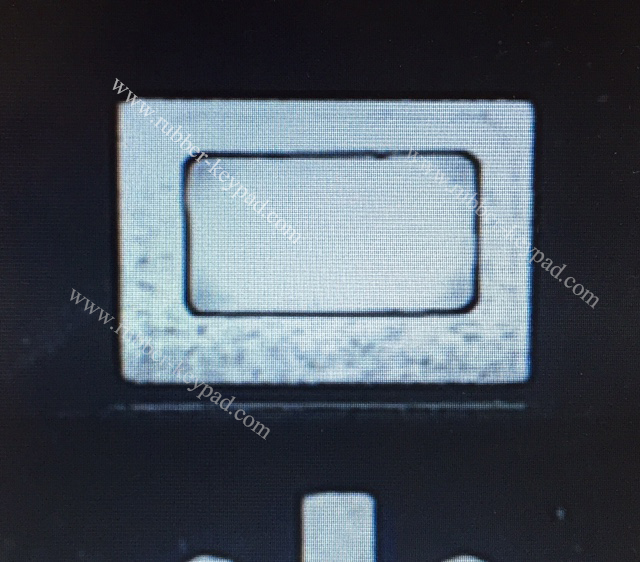

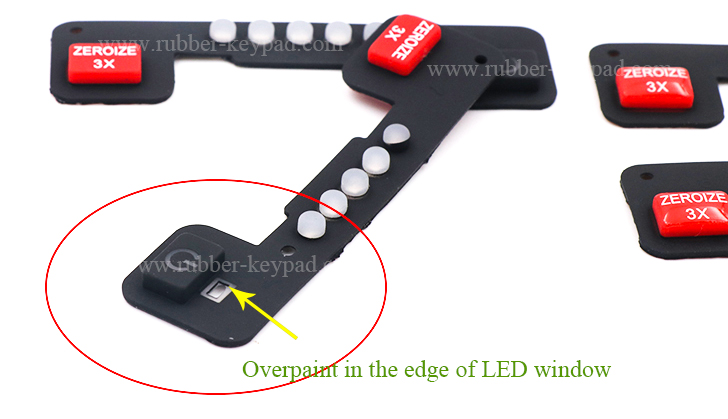

El problema más espinoso es sobre la pintura excesiva de la ventana LED. De acuerdo con los requisitos del cliente, la luz atravesará la delgada pared de la ventana LED y luego iluminará las teclas de encendido, por lo que no quieren que la ventana LED tenga pintura.

boton electrico

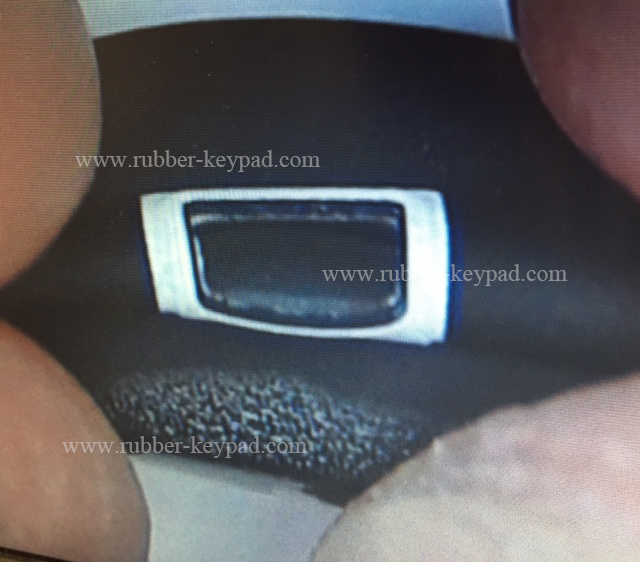

Comentarios del cliente:

teclado numérico molde de botón de silicona

Para resolver este problema, probamos muchas soluciones.

En primer lugar, intentamosteclas de siliconapara enmascarar la ventana LED. Pero falló, porque las teclas de los botones son demasiado delgadas para enmascarar bien cuando se rocían.

Luego intentamos usar una herramienta troquelada para eliminar el flash de la ventana LED. Pero la ventana también

pequeño para cortar que sobrecortará el área envolvente.

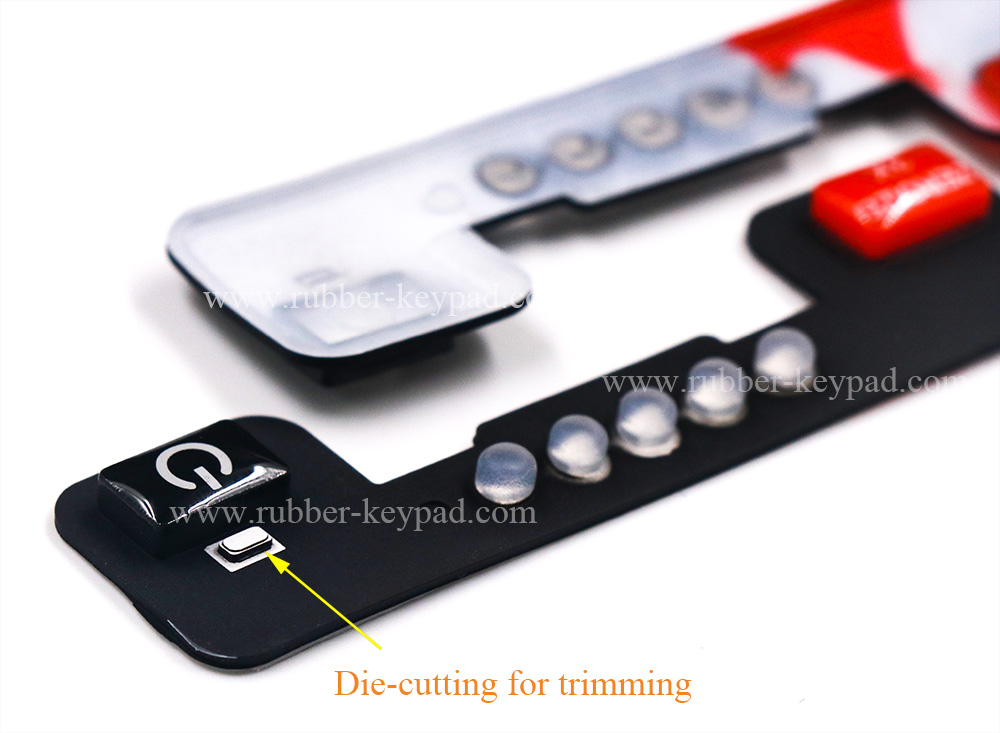

Por último, nuestro ingeniero sugirió hacer un cambio en el molde. Cambie el troquelado para recortar de abajo hacia arriba:

pequeño interruptor de botón

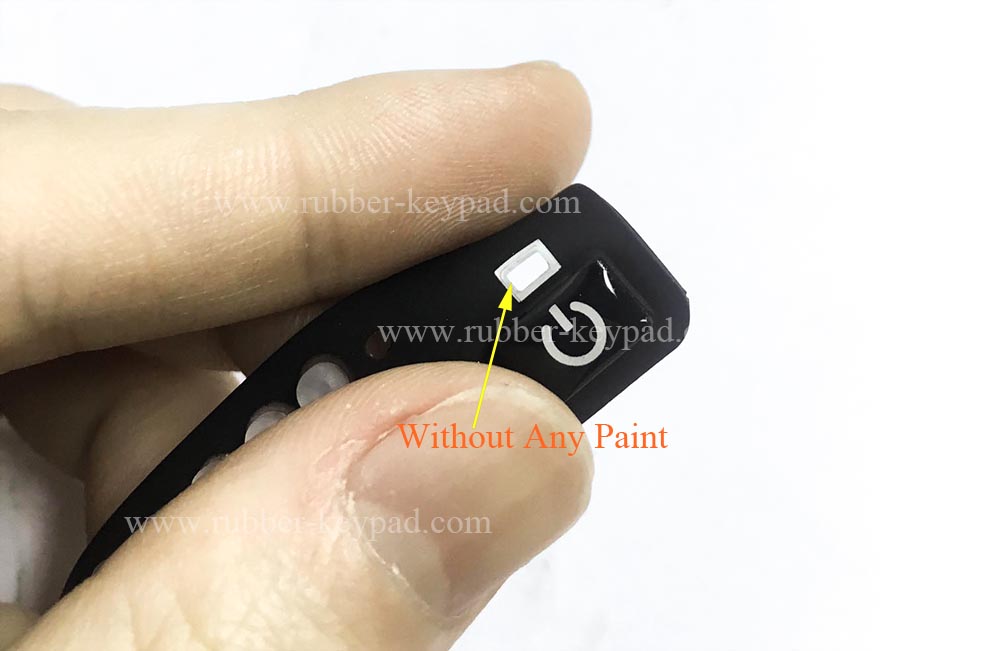

No hay más pintura en aerosol en el borde de la ventana LED.

molde de botón

Almohadilla de botón de goma con demasiadas capas de pulverización de color, revestimiento protector de poliuretano PU en la superficie, se vuelve demasiado grueso para recortar las rebabas / destellos.

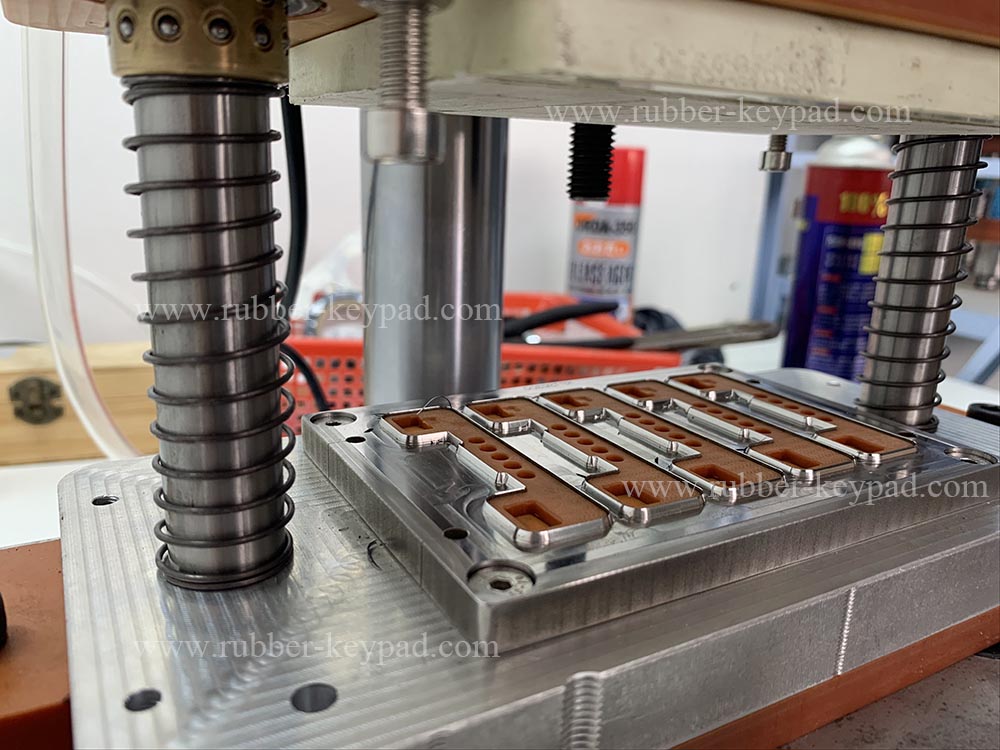

Así que hacemos la herramienta de troquelado para eliminar las rebabas.

fabricantes de teclados de goma de silicona

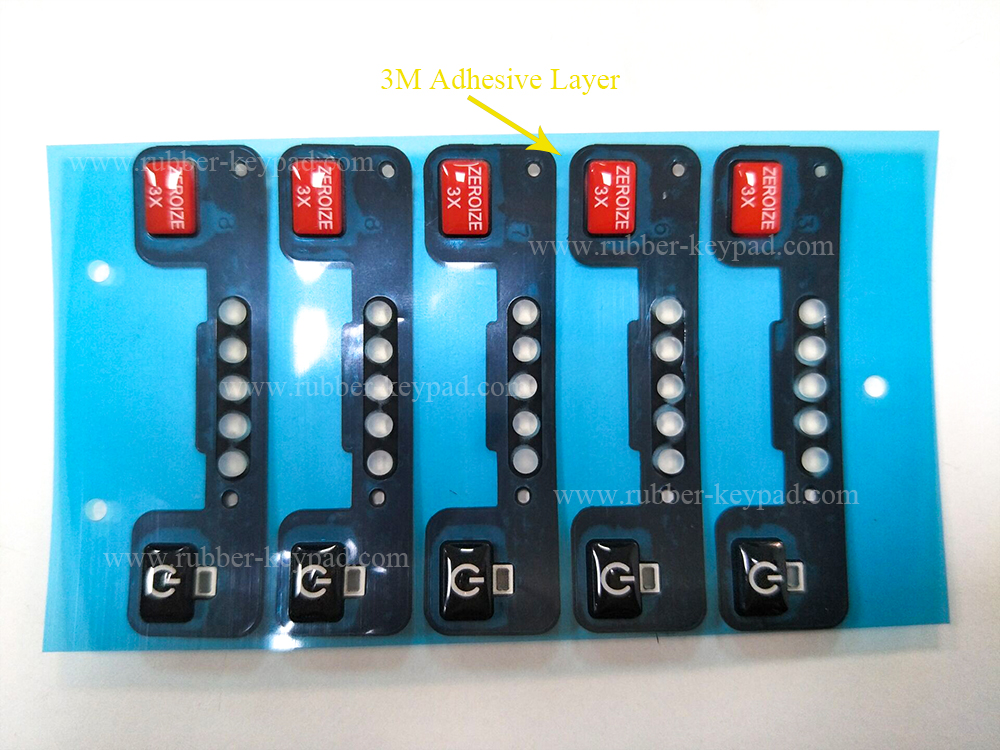

Finalmente, aplique una capa adhesiva de 3M para fijar el teclado de goma en la placa de la PC.

teclado adhesivo de silicona
