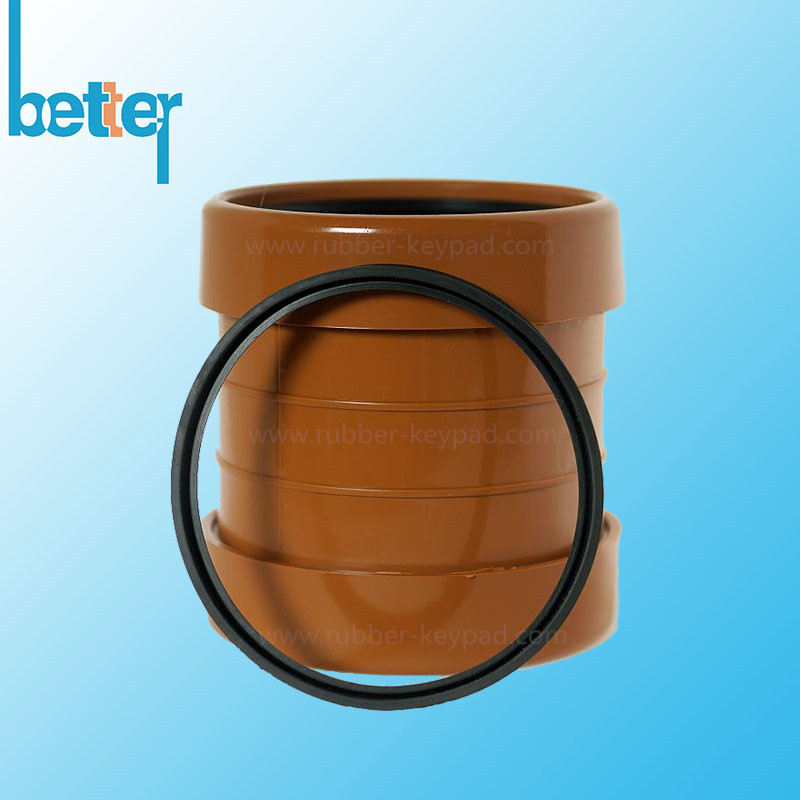

Los sellos de pistón de silicona o los anillos de pistón de silicona se usan en cilindros neumáticos e hidráulicos para sellado de fluidos. Algunos perfiles de sellado de varillas de silicona están diseñados con geometría de sellado interior y exterior similar. Por lo tanto, también se pueden usar como sellos de pistón.
Sellos de pistón de siliconaoAnillos de pistón de siliconaSe utilizan en cilindros neumáticos e hidráulicos para el sellado de fluidos. AlgunosSiliconaJunta del vástagoLos perfiles están diseñados con geometría de sellado interior y exterior similar. Por lo tanto, también se pueden usar como sellos de pistón. SiliconaPistónSEalsestán especialmente diseñados para aplicaciones de potencia de fluidos, estos compuestos proporcionan una resistencia excepcional al desgaste y excelentes propiedades de extrusión. Compatible con prácticamente todos los medios, demuestran un gran rendimiento a temperaturas extremas. SiliconaPistónSEalsson internos a la culata y se sellan contra el orificio del cilindro, evitando que el fluido fluya a través de la culata. Esto permite que se acumule presión en un lado del pistón, haciendo que el cilindro se extienda o retraiga.SiliconaPistónSLos sellos generalmente se clasifican en sellos de acción simple (presión que actúa solo en un lado) y de doble acción (presión que actúa en ambos lados).La sección transversal del sello de pistón de silicona es de perfil Y, que está diseñada para trabajos de sellado, rotación y presión.
SiliconaPistónSEalsestán hechos principalmente por herramientas de molde de compresión de caucho de silicona oMoldeo por inyección LSR(LIM) con placas de molde medio. Los sellos de pistón de silicona son mejores en sellado, vida útil y límite de presión de trabajo sin anillo de retención en comparación con otros sellos de émbolo de goma, que están hechos principalmente de caucho NBR o PU.

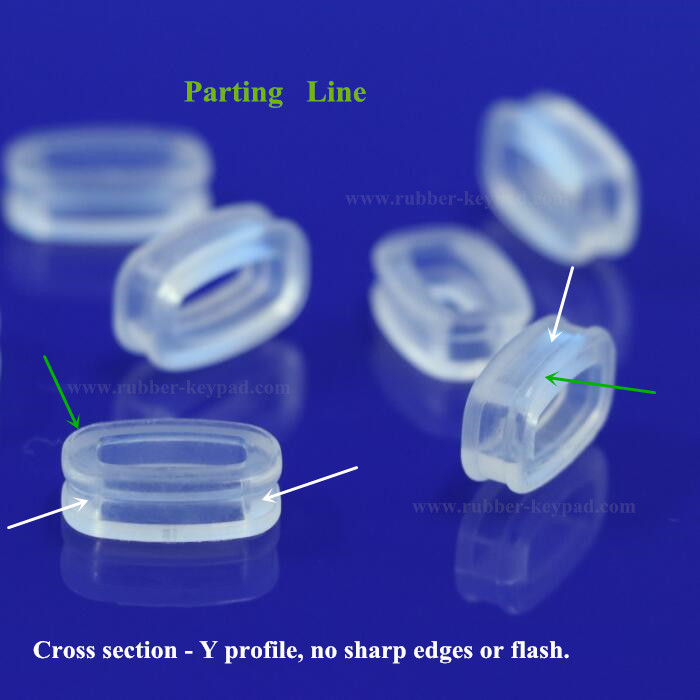

Notas: 1)Silicona PistonSello’El margen y el borde no deben tener tapajuntas de goma de silicona (rebabas) porqueserágire cuando el dispositivo esté funcionando. Para la función de sellado, silicona pistonselloisexigente endiseño ydimensiónaledistancia, especialmente para el borde del sello.
2)Las placas del molde medio se procesan con chaflán mediante una herramienta de corte, que se desgastará con el procesamiento.Por lo tantola herramienta de corte debe cambiarse con frecuencia. Anillo de pistón de siliconase utiliza en dispositivos de sellado alternativo, que tiene una vida útil más larga que la junta tórica de caucho de silicona. Presión de trabajo: <25 MPa Temperatura de trabajo: -40 ~ + 120 ℃ Medio: aceite hidráulico, agua, aire. Junta de pistón de siliconawlos rangos de velocidad de trabajo varíandematerialal material: NBR: 0.01 ~ 0.6 m / s FKM: 0.05 ~ 0.3 m / s Caucho PU: 0.01 ~ 1 m / s
Sello de varilla de siliconahecho de caucho PU es mejor en sellado, vida útil y límite de presión de trabajo sin anillo de retención. Sello de pistón de siliconapropiedades: Excelente sellado Menos fricción y movimiento suave Buena resistencia a la presión y amplio rango de presión aplicable Estructura simple y bajo costo. Fácil instalación
SiliconaPistónSeal & YPerfilanilloPrincipio de sellados
Apoyándose en el labio abierto, el anillo Y une la superficie de acoplamiento en un contacto lineal, produciendo \"pico \" tensión de contacto a presión media, a mayor presión, elgreatercontactopresión.Cuando las piezas de acoplamiento hacen un movimiento relativo a la velocidad de trabajo, se forma una capa de membrana líquida de sellado entre los labios de sellado y la superficie de acoplamiento deslizante, produciendo así un efecto de sellado. Después de sellar el labio desgastado, tiene la capacidad de compensación automática causada por una presión media.
PistónSello y anillo en Y con labio lateral para eje. Después de cada movimiento alternativo, queda un poco de líquido (medio de trabajo) entre el labio principal y el labio lateral. Con un movimiento recíproco creciente, el líquido restante se llenará con la habitación entre el labio principal y el labio lateral, formando finalmente un \"área de asedio \" especial.
Mientras el labio principal está en el estado de trabajo, su presión es más alta que la presión de trabajo en una cámara pequeña debido a la incompresibilidad del líquido en el\"área de asedio\". Por el momento, la tensión de contacto entre el labio lateral y la superficie de acoplamiento también es más fuerte que la tensión de contacto entre el labio principal y la superficie de acoplamiento. Por lo tanto, la extensión del eje fuerza el líquido en \"área de asedio \" de vuelta a la cámara pequeña, formando una condición de sellado confiable, que mejora el rendimiento del sellado del anillo en Y. La mayor presión en \"área de asedio \", el mayor esfuerzo de contacto del labio lateral en la superficie de acoplamiento y el sellado serán mejores.
Anillo en YAplicacionns
La boca del labio debe estar hacia el lado con mayor presión durante la instalación del anillo Y. Solo de esta manera, el anillo Y puede producir un efecto de sellado.
La holgura de ajuste entre las piezas de acoplamiento deslizantes debe controlarse para evitar que la raíz del anillo Y se apriete en la intermitencia de la superficie de acoplamiento de sellado a alta presión debido a la deformación plástica del material.
En cuanto al anillo Y, cuya presión de trabajo es más de 16 MPa, para garantizar la vida útil del anillo Y
span, circlip debe instalarse en la raíz del anillo de sello para evitar que la raíz se apriete en el espacio libre adecuado.
Para mantener la estabilidad de movimiento y evitar vuelcos y distorsiones durante el movimiento alternativo, el anillo de soporte se puede instalar en el borde del anillo en Y.
Sello de labios y anillo Y con anillo de soporte 1. compresión unidireccional 2. compresión bidireccional
Hay pequeños orificios de derivación que se distribuyen uniformemente en el anillo de soporte, lo cual es bueno para el medio de presión que afecta el sellado de los lados del labio a través de pequeños orificios, distrayendo dos labios y manteniendo la postura dinámica correcta del anillo en Y para garantizar el buen trato.
En cuanto al anillo en Y ancho, el ancho de su sección transversal es dos veces o más largo que la altura. Este tipo de anillo de sellado no puede girar ni girar en la ranura, por lo que podemos elegir no instalar el anillo de soporte.
Sellos de pistón de silicona
Sellos de pistón de siliconaoAnillos de pistón de siliconaSe utilizan en cilindros neumáticos e hidráulicos para el sellado de fluidos. AlgunosSiliconaJunta del vástagoLos perfiles están diseñados con geometría de sellado interior y exterior similar. Por lo tanto, también se pueden usar como sellos de pistón. SiliconaPistónSEalsestán especialmente diseñados para aplicaciones de potencia de fluidos, estos compuestos proporcionan una resistencia excepcional al desgaste y excelentes propiedades de extrusión. Compatible con prácticamente todos los medios, demuestran un gran rendimiento a temperaturas extremas. SiliconaPistónSEalsson internos a la culata y se sellan contra el orificio del cilindro, evitando que el fluido fluya a través de la culata. Esto permite que se acumule presión en un lado del pistón, haciendo que el cilindro se extienda o retraiga.SiliconaPistónSLos sellos generalmente se clasifican en sellos de acción simple (presión que actúa solo en un lado) y de doble acción (presión que actúa en ambos lados).La sección transversal del sello de pistón de silicona es de perfil Y, que está diseñada para trabajos de sellado, rotación y presión.
SiliconaPistónSEalsestán hechos principalmente por herramientas de molde de compresión de caucho de silicona oMoldeo por inyección LSR(LIM) con placas de molde medio. Los sellos de pistón de silicona son mejores en sellado, vida útil y límite de presión de trabajo sin anillo de retención en comparación con otros sellos de émbolo de goma, que están hechos principalmente de caucho NBR o PU.
Notas: 1)Silicona PistonSello’El margen y el borde no deben tener tapajuntas de goma de silicona (rebabas) porqueserágire cuando el dispositivo esté funcionando. Para la función de sellado, silicona pistonselloisexigente endiseño ydimensiónaledistancia, especialmente para el borde del sello.
2)Las placas del molde medio se procesan con chaflán mediante una herramienta de corte, que se desgastará con el procesamiento.Por lo tantola herramienta de corte debe cambiarse con frecuencia. Anillo de pistón de siliconase utiliza en dispositivos de sellado alternativo, que tiene una vida útil más larga que la junta tórica de caucho de silicona. Presión de trabajo: <25 MPa Temperatura de trabajo: -40 ~ + 120 ℃ Medio: aceite hidráulico, agua, aire. Junta de pistón de siliconawlos rangos de velocidad de trabajo varíandematerialal material: NBR: 0.01 ~ 0.6 m / s FKM: 0.05 ~ 0.3 m / s Caucho PU: 0.01 ~ 1 m / s
Sello de varilla de siliconahecho de caucho PU es mejor en sellado, vida útil y límite de presión de trabajo sin anillo de retención. Sello de pistón de siliconapropiedades: Excelente sellado Menos fricción y movimiento suave Buena resistencia a la presión y amplio rango de presión aplicable Estructura simple y bajo costo. Fácil instalación
SiliconaPistónSeal & YPerfilanilloPrincipio de sellados
Apoyándose en el labio abierto, el anillo Y une la superficie de acoplamiento en un contacto lineal, produciendo \"pico \" tensión de contacto a presión media, a mayor presión, elgreatercontactopresión.Cuando las piezas de acoplamiento hacen un movimiento relativo a la velocidad de trabajo, se forma una capa de membrana líquida de sellado entre los labios de sellado y la superficie de acoplamiento deslizante, produciendo así un efecto de sellado. Después de sellar el labio desgastado, tiene la capacidad de compensación automática causada por una presión media.
PistónSello y anillo en Y con labio lateral para eje. Después de cada movimiento alternativo, queda un poco de líquido (medio de trabajo) entre el labio principal y el labio lateral. Con un movimiento recíproco creciente, el líquido restante se llenará con la habitación entre el labio principal y el labio lateral, formando finalmente un \"área de asedio \" especial.
Mientras el labio principal está en el estado de trabajo, su presión es más alta que la presión de trabajo en una cámara pequeña debido a la incompresibilidad del líquido en el\"área de asedio\". Por el momento, la tensión de contacto entre el labio lateral y la superficie de acoplamiento también es más fuerte que la tensión de contacto entre el labio principal y la superficie de acoplamiento. Por lo tanto, la extensión del eje fuerza el líquido en \"área de asedio \" de vuelta a la cámara pequeña, formando una condición de sellado confiable, que mejora el rendimiento del sellado del anillo en Y. La mayor presión en \"área de asedio \", el mayor esfuerzo de contacto del labio lateral en la superficie de acoplamiento y el sellado serán mejores.
Anillo en YAplicacionns
La boca del labio debe estar hacia el lado con mayor presión durante la instalación del anillo Y. Solo de esta manera, el anillo Y puede producir un efecto de sellado.
La holgura de ajuste entre las piezas de acoplamiento deslizantes debe controlarse para evitar que la raíz del anillo Y se apriete en la intermitencia de la superficie de acoplamiento de sellado a alta presión debido a la deformación plástica del material.
En cuanto al anillo Y, cuya presión de trabajo es más de 16 MPa, para garantizar la vida útil del anillo Y
span, circlip debe instalarse en la raíz del anillo de sello para evitar que la raíz se apriete en el espacio libre adecuado.
Para mantener la estabilidad de movimiento y evitar vuelcos y distorsiones durante el movimiento alternativo, el anillo de soporte se puede instalar en el borde del anillo en Y.
Sello de labios y anillo Y con anillo de soporte 1. compresión unidireccional 2. compresión bidireccional
Hay pequeños orificios de derivación que se distribuyen uniformemente en el anillo de soporte, lo cual es bueno para el medio de presión que afecta el sellado de los lados del labio a través de pequeños orificios, distrayendo dos labios y manteniendo la postura dinámica correcta del anillo en Y para garantizar el buen trato.
En cuanto al anillo en Y ancho, el ancho de su sección transversal es dos veces o más largo que la altura. Este tipo de anillo de sellado no puede girar ni girar en la ranura, por lo que podemos elegir no instalar el anillo de soporte.
