Teclado / teclado con interruptor de membrana de cúpula metálica

Compartir con:
Cúpula de metal también conocida como cúpula de acero inoxidable, cúpula de metal táctil, que está hecha de acero inoxidable. El domo de metal es una parte importante del interruptor. Aprovecha la conductividad del domo metálico.
El domo de metal en el teclado de membrana de silicona se encuentra en la parte conductora de la PCB (principalmente sobre el dedo dorado en la placa de circuito). Cuando se presiona, el punto central del domo metálico es cóncavo y entra en contacto con la línea en la PCB para formar un bucle. Cuando la corriente pasa, el teclado de membrana funciona normalmente.
Cantidad:

Cúpula de metaltambién conocido comoDomos de acero inoxidable,Cúpulas Táctiles De Metal, que está hecho de acero inoxidable. El domo de metal es una parte importante del interruptor. Aprovecha la conductividad del domo metálico.

El domo de metal en el teclado de membrana de silicona se encuentra en la parte conductora de la PCB (principalmente sobre el dedo dorado en la placa de circuito). Cuando se presiona, el punto central del domo metálico es cóncavo y entra en contacto con la línea en la PCB para formar un bucle. Cuando la corriente pasa, el teclado de membrana funciona normalmente.

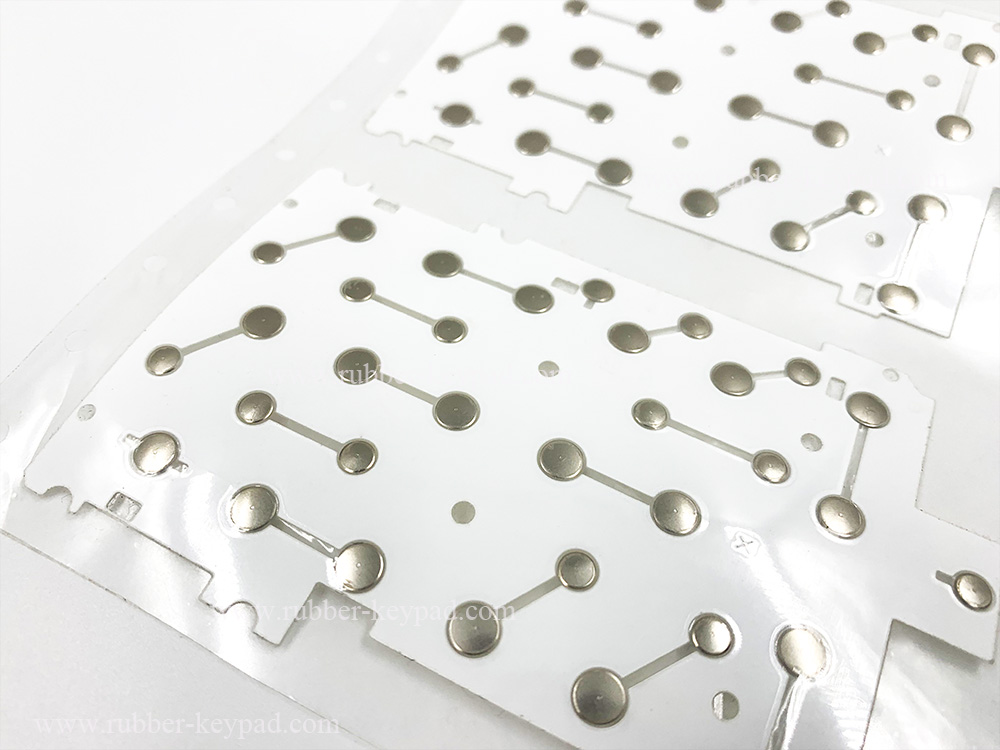

cúpula de metal

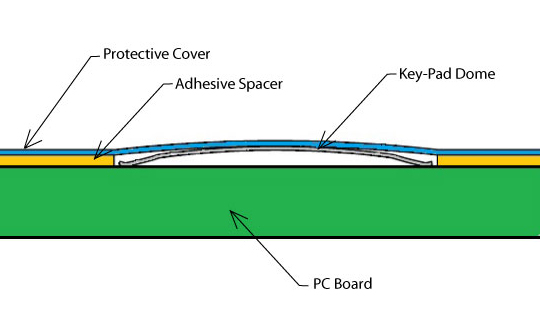

cómo funciona la cúpula metálica

Cúpula de metal en teclado de goma de silicona

Algunos diseños de teclado de silicona usan componentes separados, como cúpulas metálicas e interruptores táctiles, para proporcionar la sensación de actuación y la función eléctrica de la llave de goma.

Las matrices de domo de metal consisten en domos de metal individuales en una lámina (matriz) de PET adhesivo sensible a la presión, y cada domo de metal está en el centro de un cuadrado o círculo adhesivo cortado con un beso, con un forro de liberación que se puede despegar fácilmente.

El conjunto de domos metálicos ofrece una sensación de actuación diferente del teclado de goma de silicona convencional con píldoras de carbono conductivas o impresión conductiva.

La carrera (recorrido) de la cúpula metálica es típicamente menor (0.4 - 0.8 mm). Además, la vida útil de las cúpulas metálicas suele ser más larga (1000,000+) que el teclado de goma de silicona común.

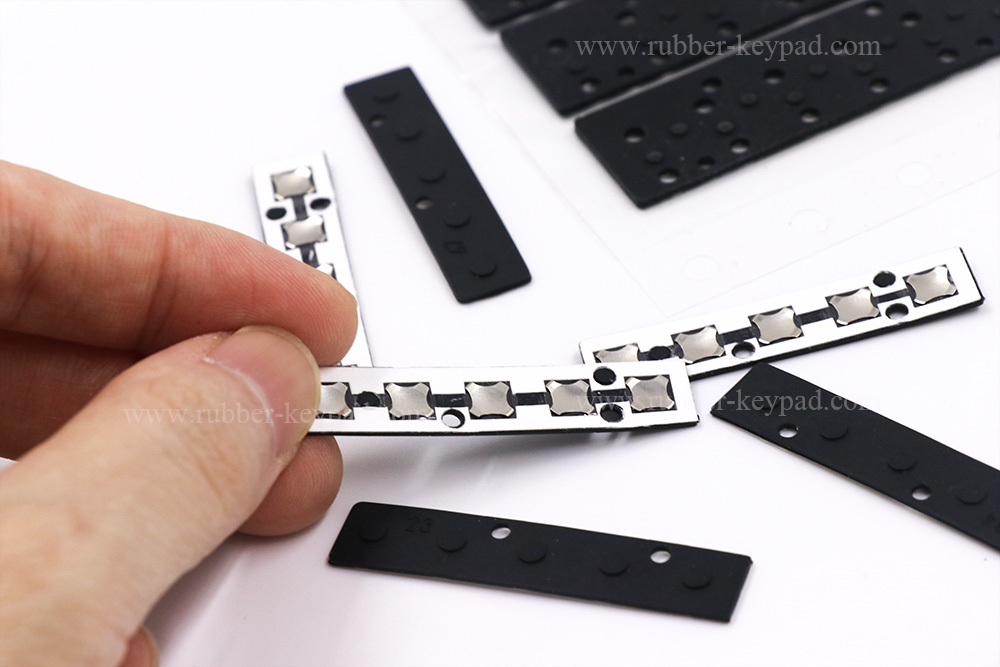

teclado de silicona con cúpula metálica


Ventaja del teclado de goma de silicona con cúpula metálica

La principal ventaja de utilizar una matriz de domo de metal es fácil de ensamblar: el tiempo de producción se reduce en gran medida al colocar todas las cúpulas en el PCB simultáneamente. Metal Dome Array puede pegarse en el teclado de membrana de goma de silicona directamente con cinta adhesiva de acuerdo con el diseño.

La matriz de domo de metal se encuentra principalmente en teléfonos móviles, telefonía por Internet, varios controles remotos, MP3 / MP4, radio, cámaras digitales, máquinas de aprendizaje, teclados de control de juegos, hornos de microondas, tableros de automóviles, telescopios, juguetes, etc. Tiene una mejor sensación y Una vida útil más larga que el interruptor de membrana anterior.


Aplicación de domo de metal enInterruptor de membrana

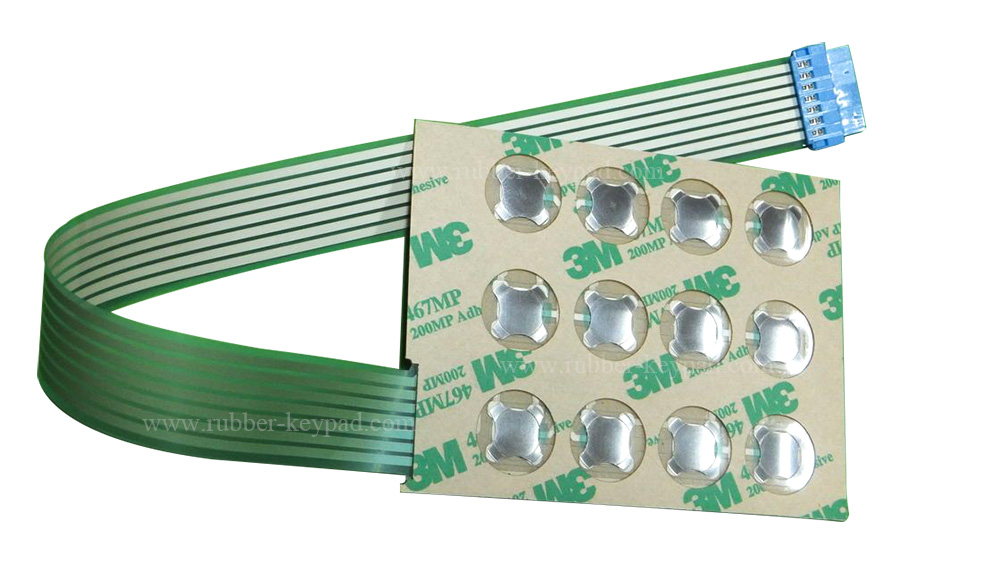

interruptor de membrana de domo de metal

teclado de interruptor de domo de metal

Teclado de caucho de silicona

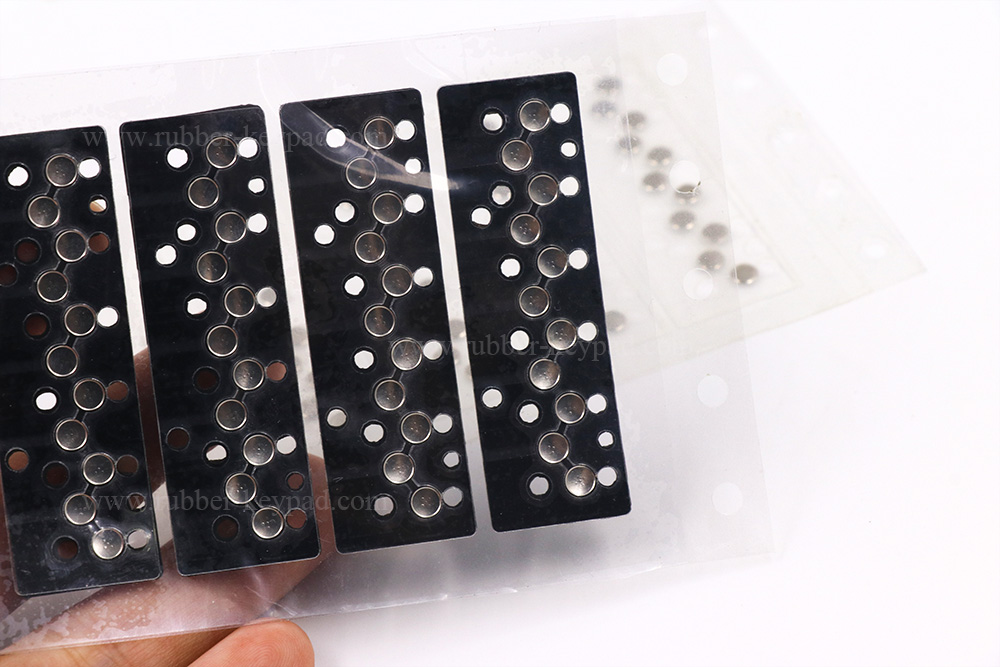

teclado de membrana de cúpula metálica

Domo de metal en el teclado de goma de control remoto

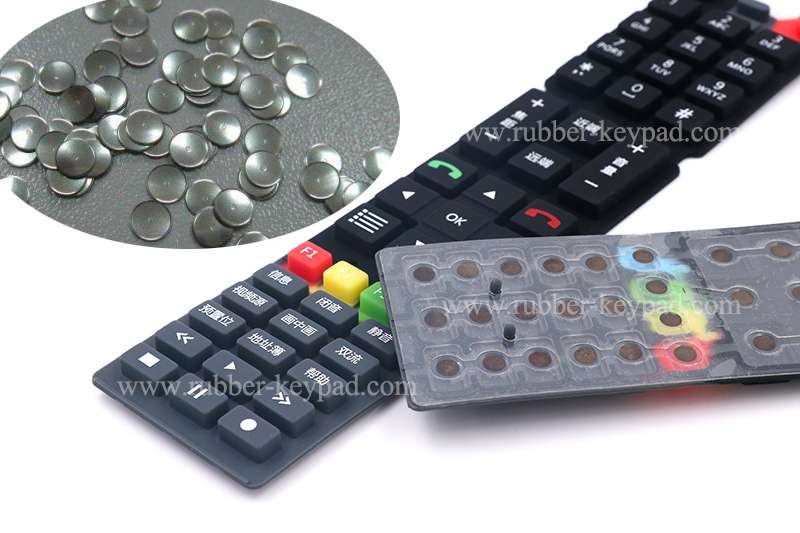

teclado remoto de domo de metal

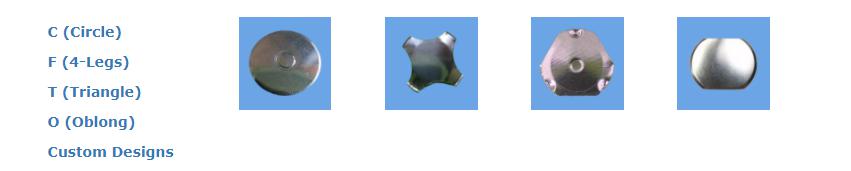

Metal Dome tiene muchas formas y fuerzas de actuación diferentes disponibles para adaptarse a su aplicación específica. Gama completa de productos con varias opciones de formas desdecircle,cruzar,triánguloaoblongo. Si necesita una forma especial, podemos personalizarlo según su dibujo de diseño.

cúpula de metal personalizada
