Ventilación adecuada del molde para evitar trampas de aire en la producción de teclados de silicona inyectada LSR

Que esTrampa de aire?

Las trampas de aire ocurren fácilmente enTeclado de silicona inyectada LSRcon correas de botones. La trampa de aire es que el aire se atasca en la cavidad del molde y no puede escaparse de las rejillas de ventilación del molde. Las trampas de aire siempre ocurren en el último área en llenar y en el área más gruesa a delgada. Las trampas de aire en el molde de inyección causarán defectos en las piezas moldeadas, como huecos y burbujas, brote corto también conocido como relleno incompleto.

¿Por qué ocurren las trampas de aire de molde?Teclado de silicona de inyección LSR Producción?

El teclado de silicona incluye dos tipos, botones de silicona con cincha de teclas y teclado sin malla de teclas. El teclado de silicona está hecho de elastómero, que se puede moldear mediante moldeo por compresión y moldeo por inyección LSR. Mientras que en el moldeado por inyección de silicona LSR, debido al efecto de pista de carreras, es fácil llevar a un tiro corto en la sección de correas del teclado.

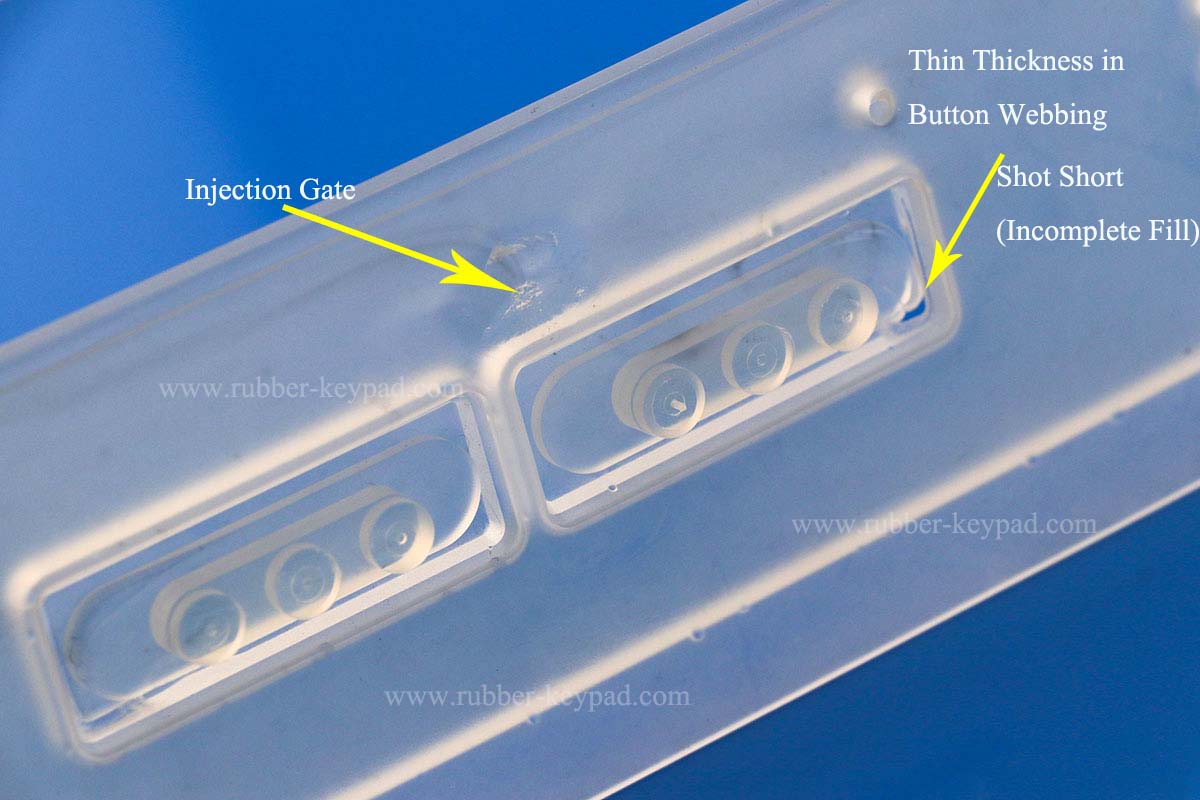

Efecto Race Track - Teclado de silicona con gran diferencia en el grosor de la pared

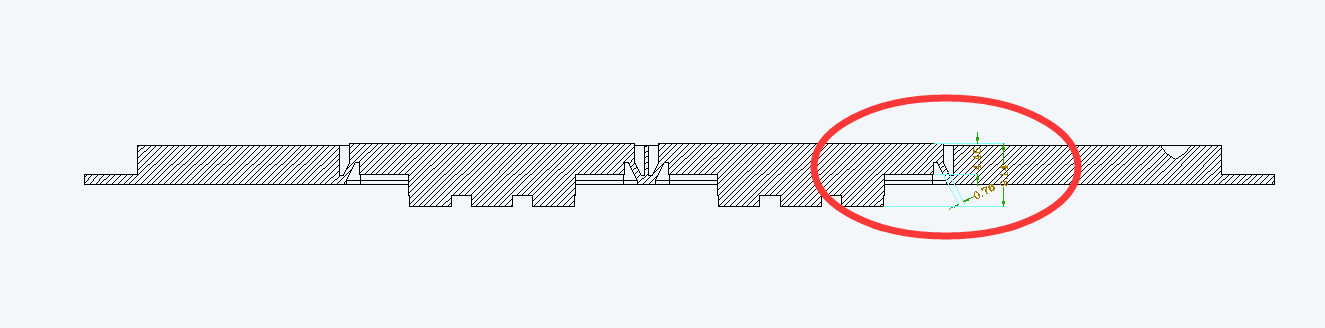

El grosor de las correas del botón del teclado de silicona es de aproximadamente 0,3-0,8 mm, pero el grosor de la almohadilla de silicona y el botón es mucho más grueso que las correas de las teclas, lo que hace que el teclado de goma tenga una geometría más gruesa-fina-gruesa. En el moldeo por inyección de silicona líquida, el material de silicona fluye primero a la sección gruesa de la cámara, porque la resistencia de la sección gruesa es menor que la de las secciones delgadas. Además, cuando la materia prima fluye hacia un área delgada, la parte frontal de la sección delgada se cura rápidamente, luego la parte curada bloquea el paso del material hacia otra sección delgada. En esta zona, el aire queda atrapado. Estos elementos darán lugar a que el área delgada no se pueda llenar por completo.

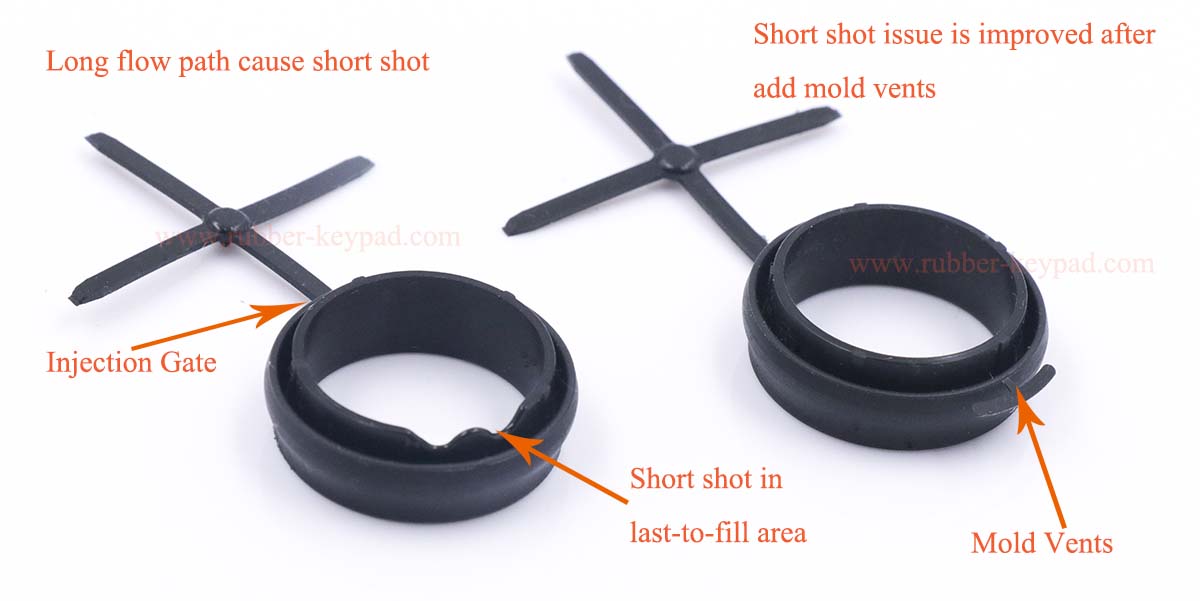

La trayectoria de flujo larga puede causar trampas de aire en el teclado de silicona líquida, especialmente en el área de último llenado.

Si la ruta de flujo en la cavidad es demasiado larga, pueden ocurrir trampas de aire en la última sección en llenar y causar un llenado incompleto.

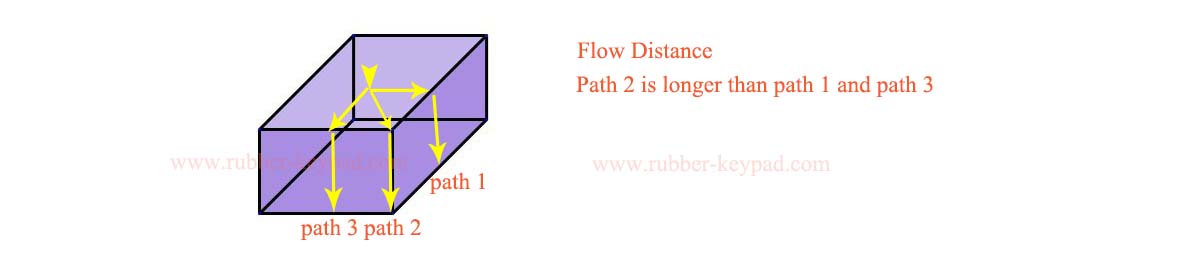

Hay diferentes rutas de flujo en la cavidad y su distancia de flujo es diferente. Por ejemplo, 3 rutas de flujo en la siguiente parte. La vía 3 es más larga que las otras dos. La vía de flujo 2 es la última en llenarse después de la vía de flujo 1 y la vía 3. El problema de ventilación del molde puede ocurrir en la vía de flujo 2, causando atrapamiento de aire y tiro corto.

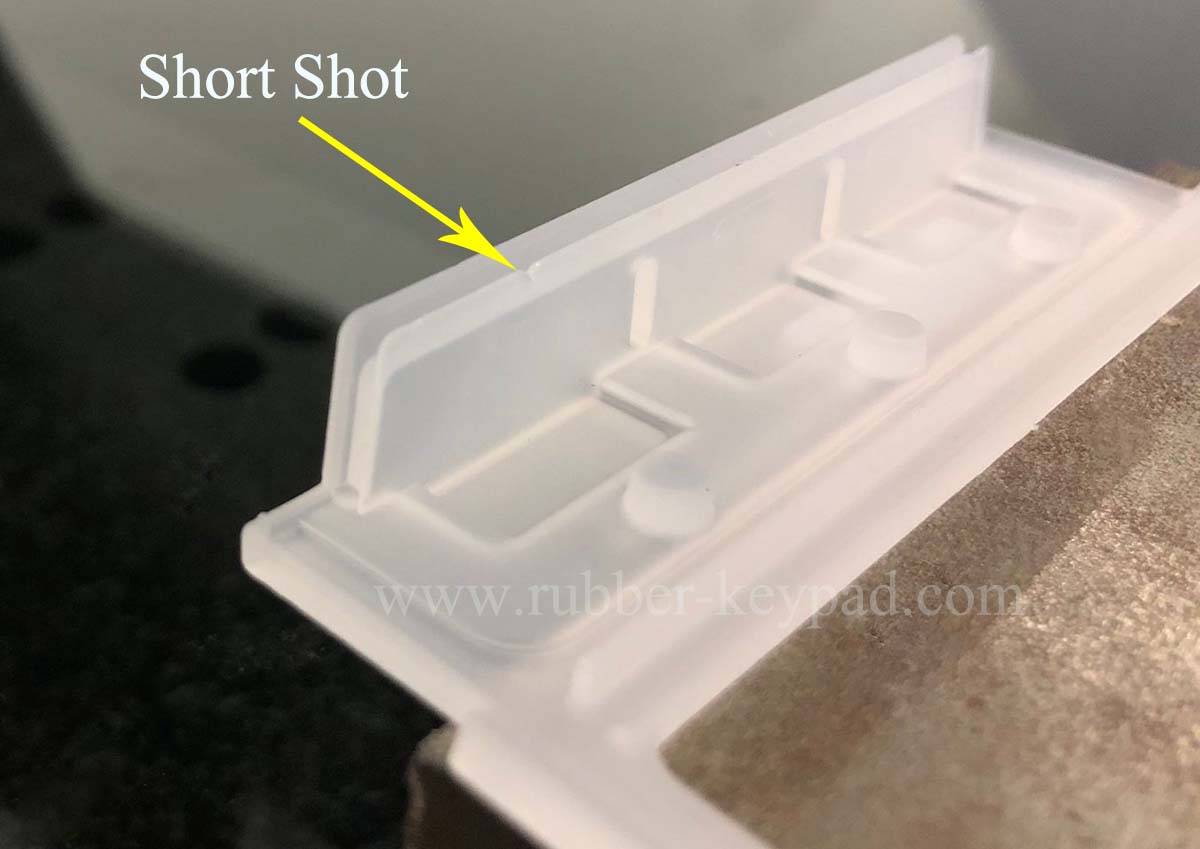

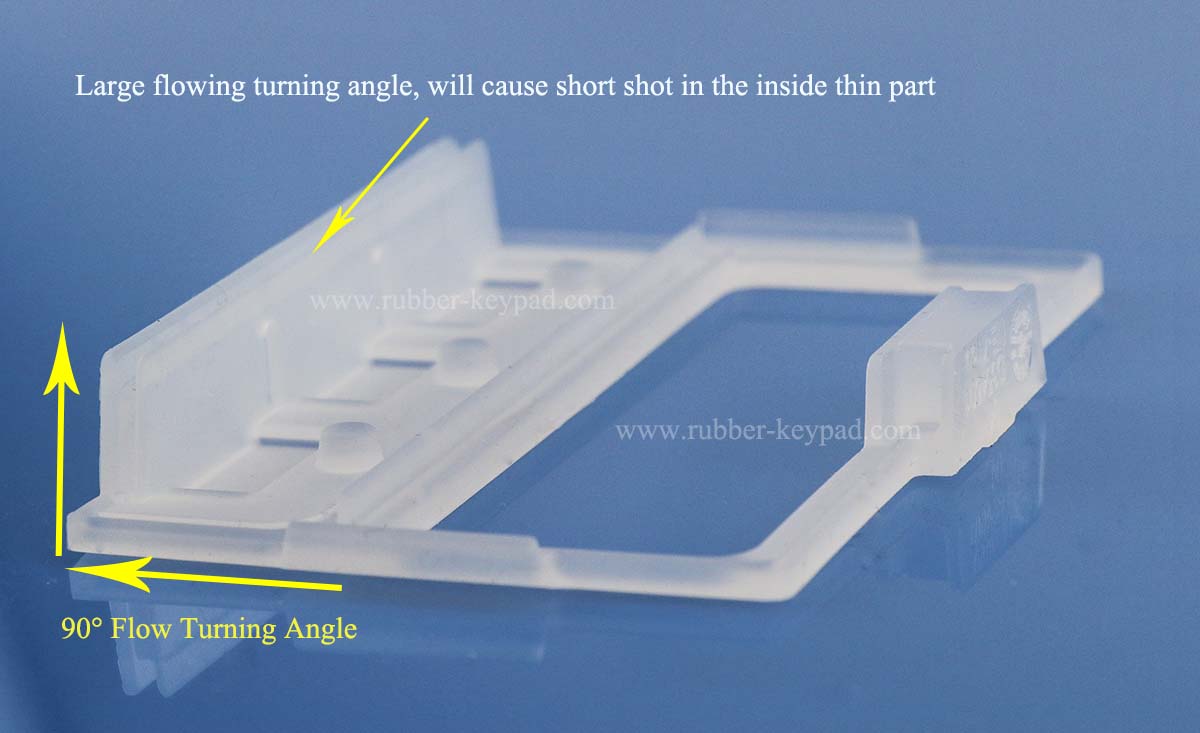

Un ángulo de giro de flujo grande puede causar un disparo corto del teclado de silicona de inyección de líquido.

En el moldeado de teclado de silicona líquida, si hay un flujo mayor girando en la cavidad, no es fácil que la silicona líquida fluya hacia el área de giro, especialmente la parte delgada después de un doblado de flujo grande. Debido a la mayor resistencia en el área delgada y la presión de moldeo por inyección insuficiente, el teclado de goma puede tener problemas de disparo corto.

¿Cómo resolver las trampas de aire en la producción de inyección de teclados de goma?

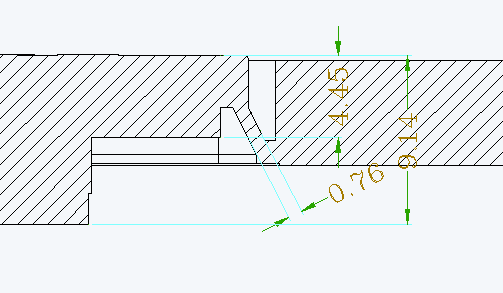

Mejora de la ventilación del moldepuede reducir la posibilidad de trampas de aire en la producción de teclados moldeados por inyección LSR.

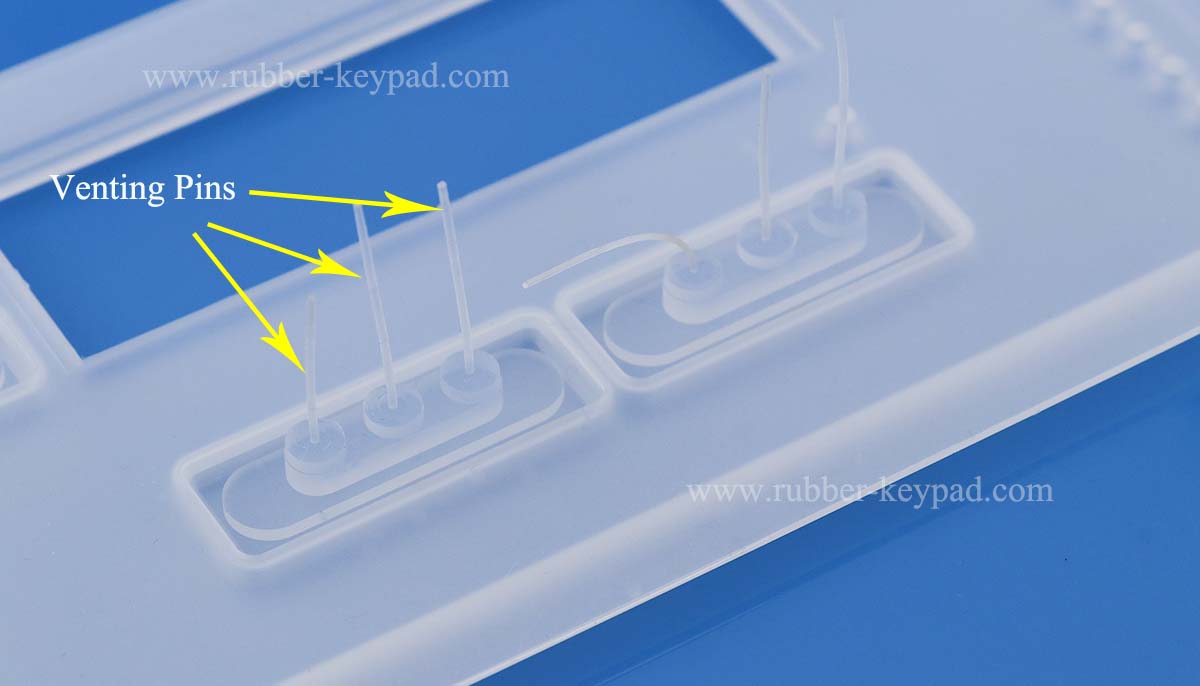

Cuando agregamos más ventilaciones de molde al área de atrapamiento de aire, el tiro corto se puede mejorar en gran medida. Al igual que el teclado de silicona en la imagen, agregamos tres pasadores de ventilación del molde cerca de la correa del botón, se resolvió el cortocircuito del teclado. Estas ventilaciones permiten que el aire escape y fluya suavemente la silicona.

Cambiar los parámetros de la máquina de moldeo por inyección de silicona líquida

Las condiciones de temperatura, velocidad de inyección, presión de inyección y vacío del molde también afectarán la ventilación del molde.

Si la velocidad de inyección es lenta, hay más tiempo para ventilar el molde. Pero la velocidad de inyección lenta también dará como resultado una temperatura más baja y la silicona fluye también lentamente. El material se endurecerá antes de que el resto del área de la cavidad se llene y provocará un disparo corto del teclado de silicona también.

Por lo tanto, ajustar los parámetros de la máquina de inyección LSR debería tomar tiempo para probar qué es lo mejor para la ventilación del molde y no causar productos de llenado incompletos.

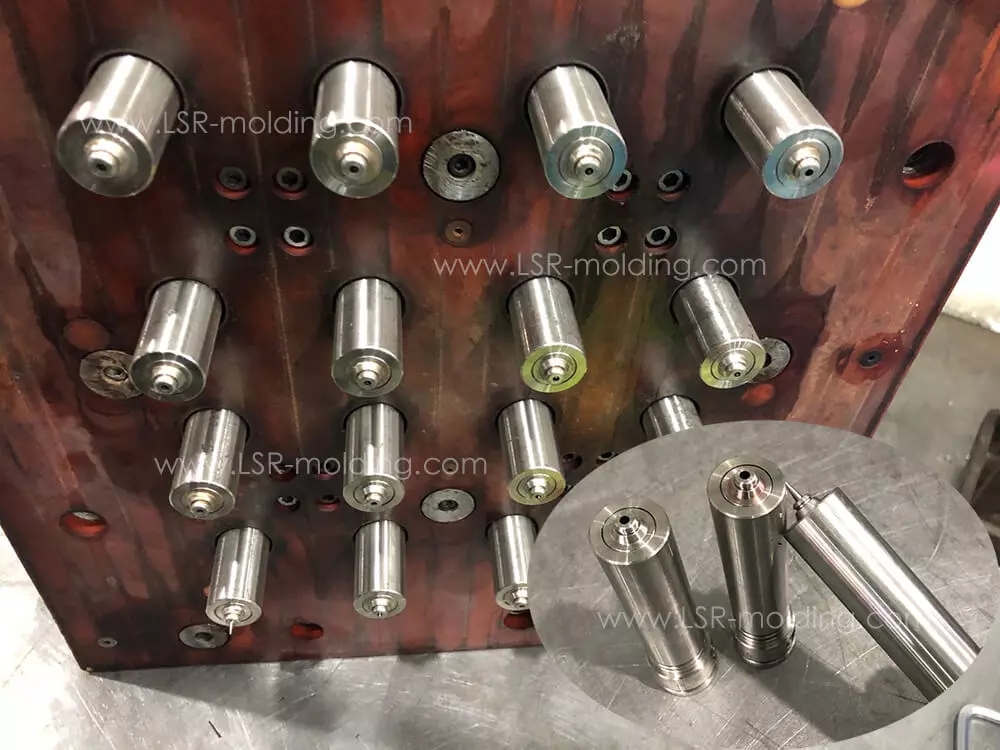

Agregue más válvulas de inyección de aguja para reducir la distancia de la ruta del flujo

Si el teclado de goma es grande, una válvula de inyección de aguja no es suficiente para una cavidad no es suficiente. La válvula de aguja de inyección LSR proporciona la puerta de inyección para permitir la inyección de silicona en la cavidad interior. Solo una válvula de aguja, un teclado grande, conducirá a una trayectoria de flujo larga que puede provocar trampas de moho y cortos cortos. Más válvulas de aguja permiten que el material fluya de manera más uniforme a la esquina de la cavidad y reduce la trayectoria del flujo.
