Diseño de interruptor de membrana

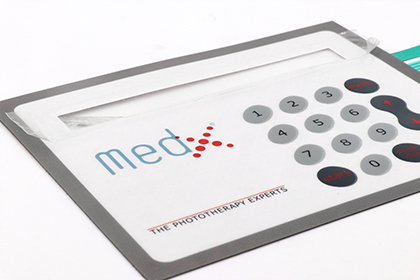

Interruptores de membranaes una estructura sellada general mediante el uso de una combinación de capas múltiples planas El teclado de membrana es un tipo de nuevos componentes electrónicos con la tecnología de la luz, la mecánica y la electrónica que se sellan mediante el interruptor de llave, el panel, la marca, la pantalla de símbolos y el revestimiento. del panel, circuito superior, capa de aislamiento, circuito de piso. Cuando presiona el interruptor de membrana, el contacto en el circuito se deforma hacia abajo, el contacto con la conducción de la placa del circuito del piso; Al soltar el dedo, los contactos del circuito superior se recuperan, el circuito se desconecta y el circuito dispara una señal.

Panel de interruptores de membranal es un tipo de plástico que utiliza una placa de circuito impreso rígida o flexible como sustrato, una sensación o ninguna tecla táctil en la instalación, y luego se cubre con patrones decorativos de impresión en color. El circuito del interruptor y la máquina se pueden conectar mediante soldadura o enchufe.

Interruptores de membrana y ventajas del teclado de membrana
Buena resistencia al agua, al polvo, al aceite, a la erosión por gases nocivos, rendimiento estable y confiable, peso ligero, tamaño pequeño, larga vida, fácil montaje y el panel se puede lavar sin daños. Y el teclado de membrana está en colores intensos, agradable.
El interruptor de membrana es un cambio en la apariencia de la estructura fundamental de la electrónica, puede reemplazar los componentes discretos convencionales de las teclas, una implementación más confiable de la tarea del sistema operativo.

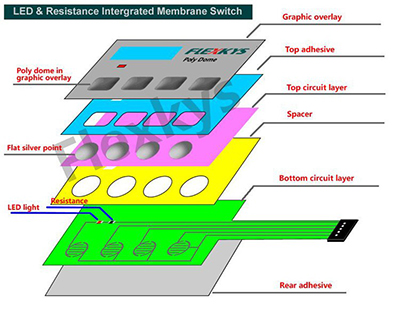

Estructura del teclado de membrana

Depende del requisito de aplicación, una membrana

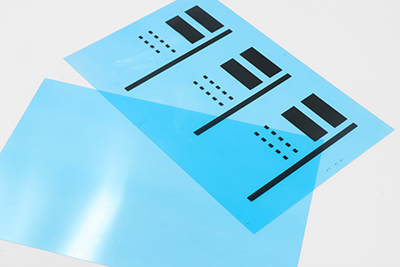

Materiales de superposición gráfica para interruptores de membrana y teclado

Teclado de membrana de PVC:

lado brillante estabilidad para ácido, álcali y sal a temperatura ambiente

temperatura. Buena resistencia al desgaste, llama autoextinguible,

amortiguador, aislamiento eléctrico. La estabilidad térmica es pobre.

Por lo general, se usa en signos comunes bajos, paneles.

Teclado de membrana para PC:

lado brillante; alta transmitancia, baja absorción de agua, buena

estabilidad dimensional, flexión, tracción, excelente compresión

resistencia, resistencia al calor, resistencia al frío, electricidad Aislamiento

yBuena resistencia al envejecimiento atmosférico. Mala sustancia química

resistencia,y resistencia a la fatiga, fácil de producir grietas abiertas de estrés.

Teclado de membrana PET:

lado brillante buena resistencia química, insoluble en común

solventes orgánicos, no resistencia a los álcalis. Tiene excelente mecánica

propiedades, propiedades eléctricas rigidez, dureza y la mayor

resistencia termoplástica y tenacidad, baja absorción de agua,

excelente resistencia al desgaste, resistencia a la fricción, alta dimensión

estabilidad. La resistencia a la tracción puede ser comparable con el aluminio.

película, mucho más alta que la PC, PVC. El PET tiene textura. Está

más caro. El PET es el mejor sustrato en la producción de membrana.

circuito de conmutación. Uno de los PET con textura es adecuado para productos.

que tiene un mayor requisito en la superficie de los productos o tiene un líquido

ventana de cristal.

Hay dos formas de formar caracteres de superficie.

1. Serigrafía. 2. Corte por láser.

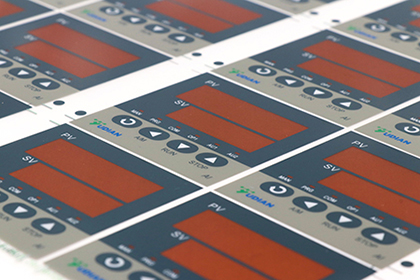

Cómo imprimir serigrafía de interruptores de membrana, teclado de membrana, superposición gráfica de teclado de membrana.

Interruptores de membrana y aplicaciones de teclado
